진행 탭은 가구 72품목이 지금 어디까지 왔는지 보는 곳입니다. 날짜 탭은 그 날 들어온 품목의 배치도 위 자리 · 기둥 중심에서의 설치 이격치수 · 도장 사양입니다.
갱신 2026-09-14 10:16
진행 현황
지금 어디까지 왔나
시작 전 설계 만들기 들어오기 세우기
품목별
어느 품목이 어디까지 왔나
줄 오른쪽 막대가 그 품목이 어디까지 왔는지입니다 — 지나온 칸은 차 있고 진행중인 칸에 불이 들어옵니다. 품목을 누르면 설계 상세도와 함께 단계를 바꾸는 큰 막대가 열리고, 단계는 바뀔 때마다 이 페이지를 다시 구워 올립니다.
이 프로젝트에 들어가는 가구 전체 72품목입니다. 9월 3일 입고분에는 9/3 입고, 9월 15일 입고예정분에는 9/15 입고 표시를 달았습니다. 품목을 누르면 설계 상세도가 열립니다 — 프레임 · 선반 재질, 칸 치수, 특이사항이 그 안에 있습니다.
상세도는 의정부디자인도서관 _ 심플라인 _ 260818 의 해당 쪽이고, 규격은 가구현황 260818 값입니다. 그 뒤 설계 변경이 있으니 9/3 입고 5품목 외에는 최신 치수가 아닐 수 있습니다.

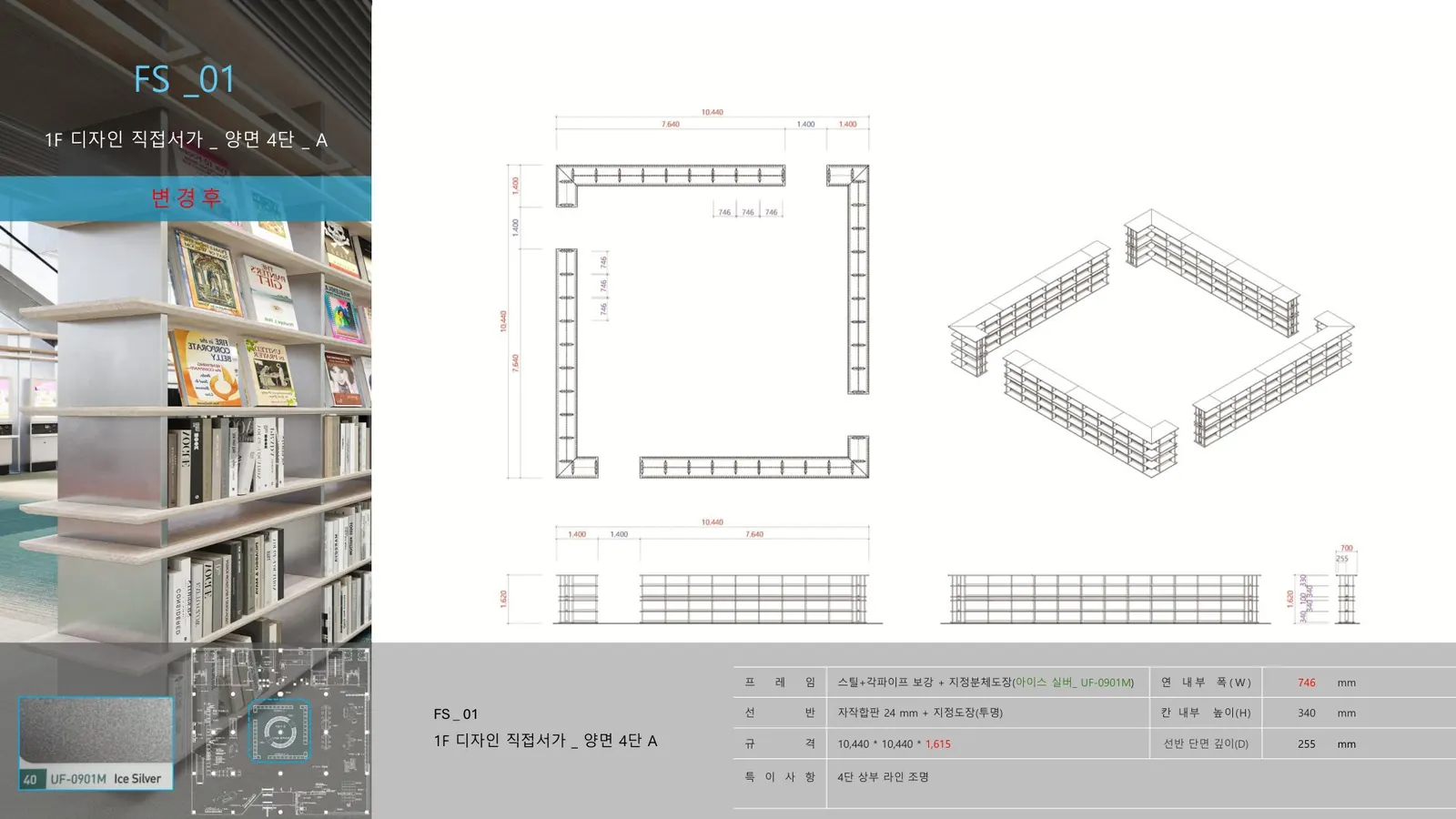

자재 아이스 실버_ UF-0901M · 상세도 8쪽 (가구현황엔 UF-0894M — 자동채우기 오기)
자재 지정분체도장( 09-144 EL102K) · 상세도 9쪽

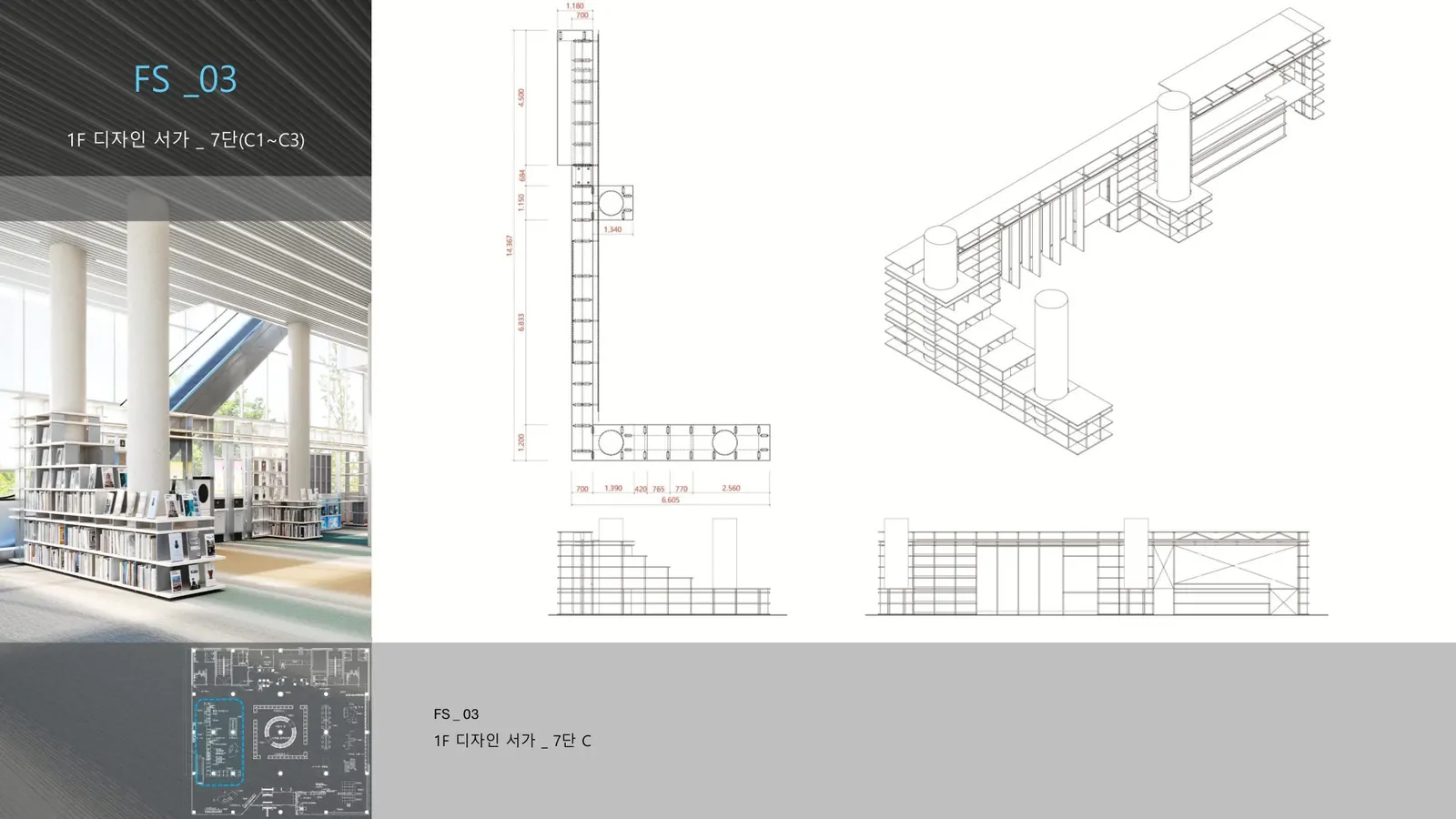

상세도 10쪽

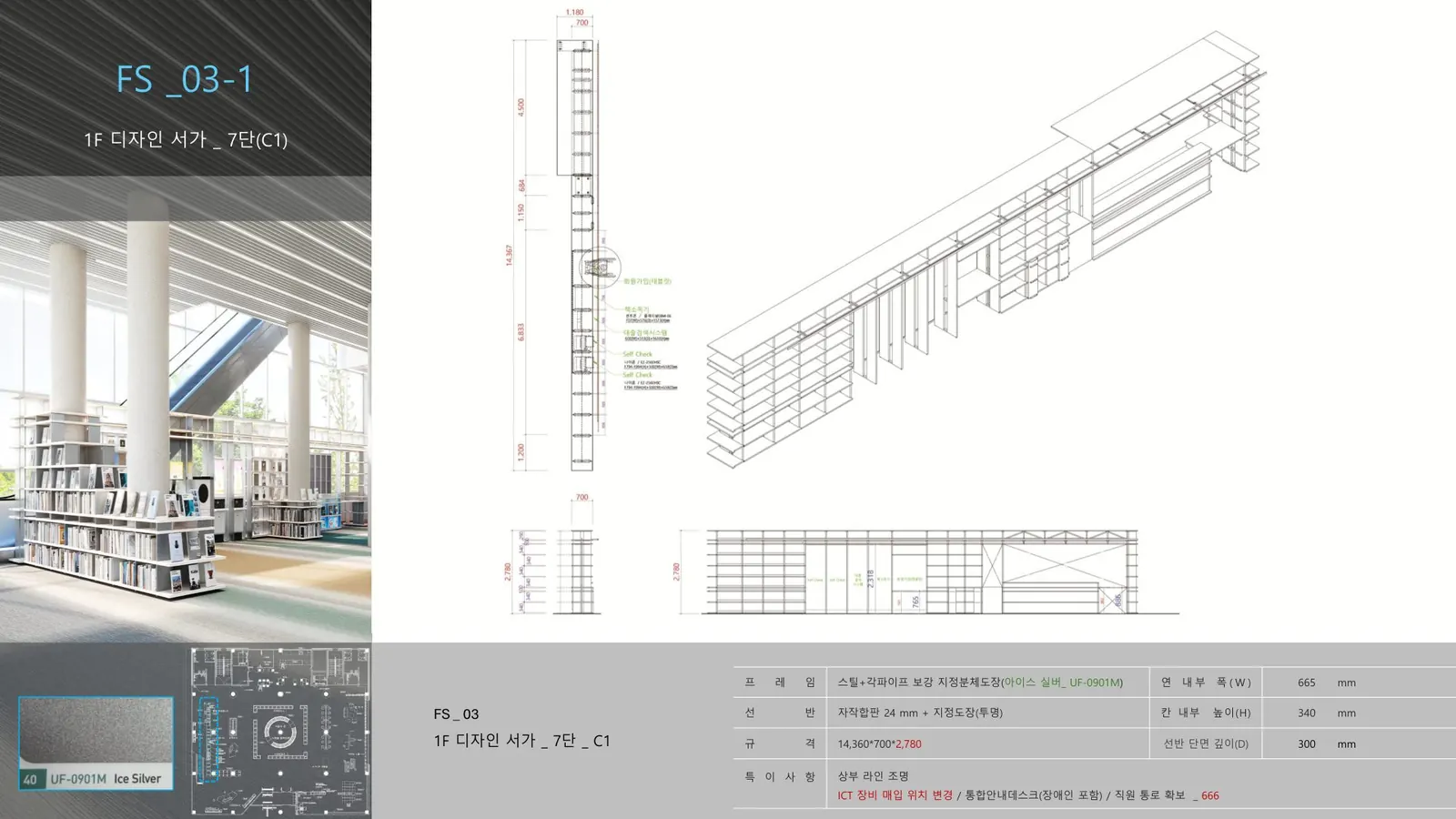

자재 아이스 실버_ UF-0901M · 상세도 11쪽 (가구현황엔 UF-0894M — 자동채우기 오기)

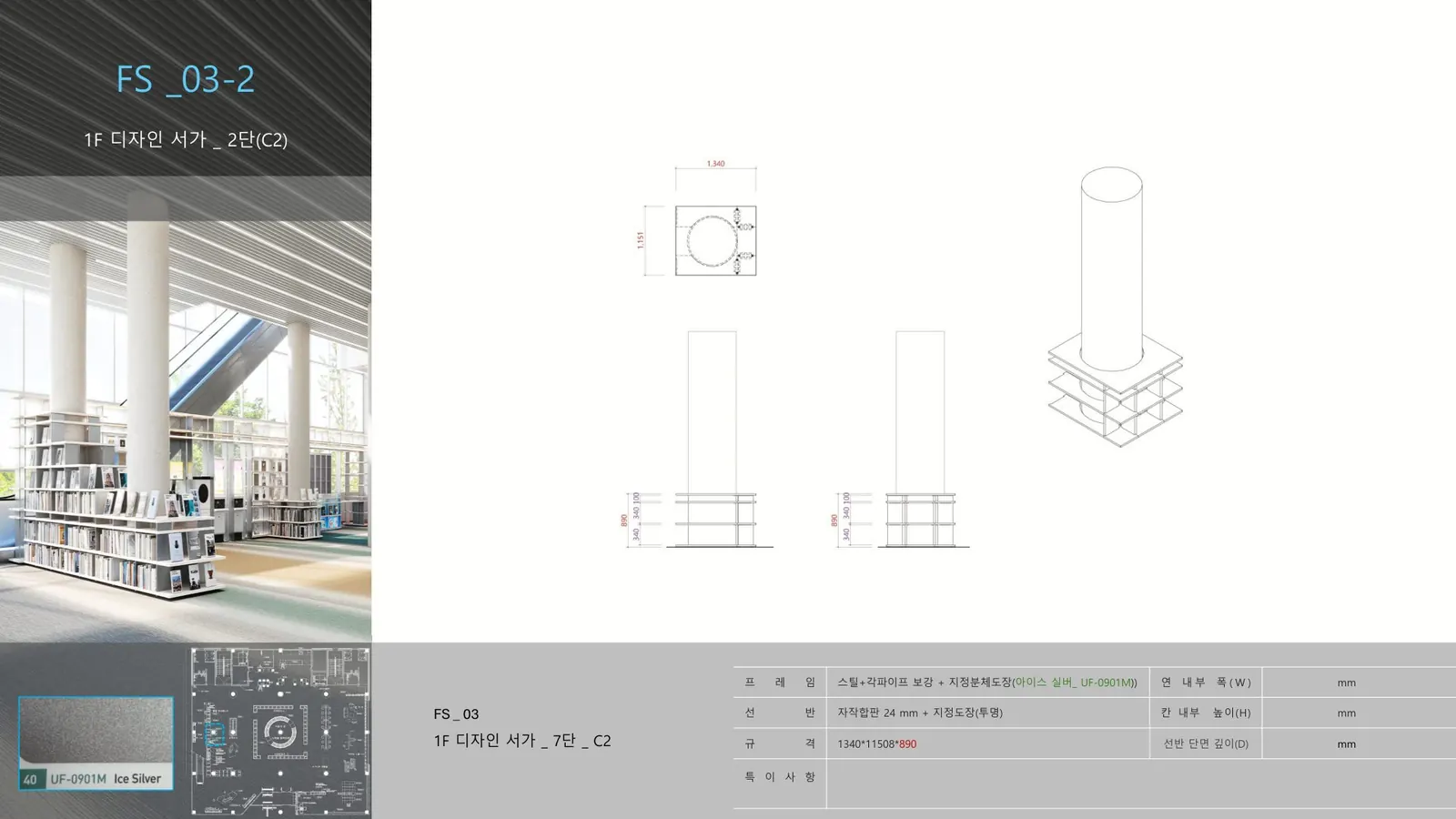

자재 아이스 실버_ UF-0901M · 상세도 12쪽 (가구현황엔 UF-0895M — 자동채우기 오기)

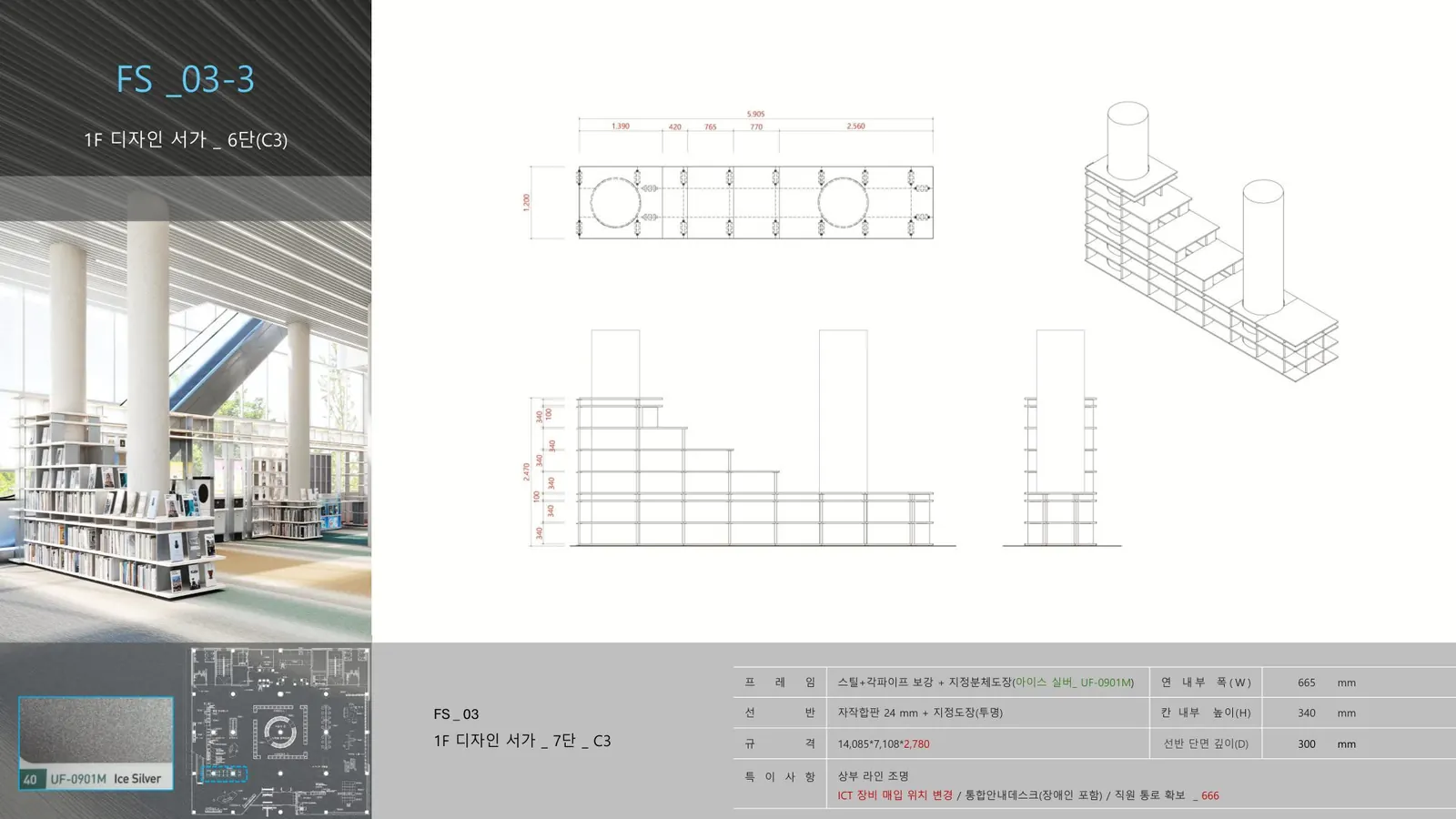

자재 아이스 실버_ UF-0901M · 상세도 13쪽 (가구현황엔 UF-0896M — 자동채우기 오기)

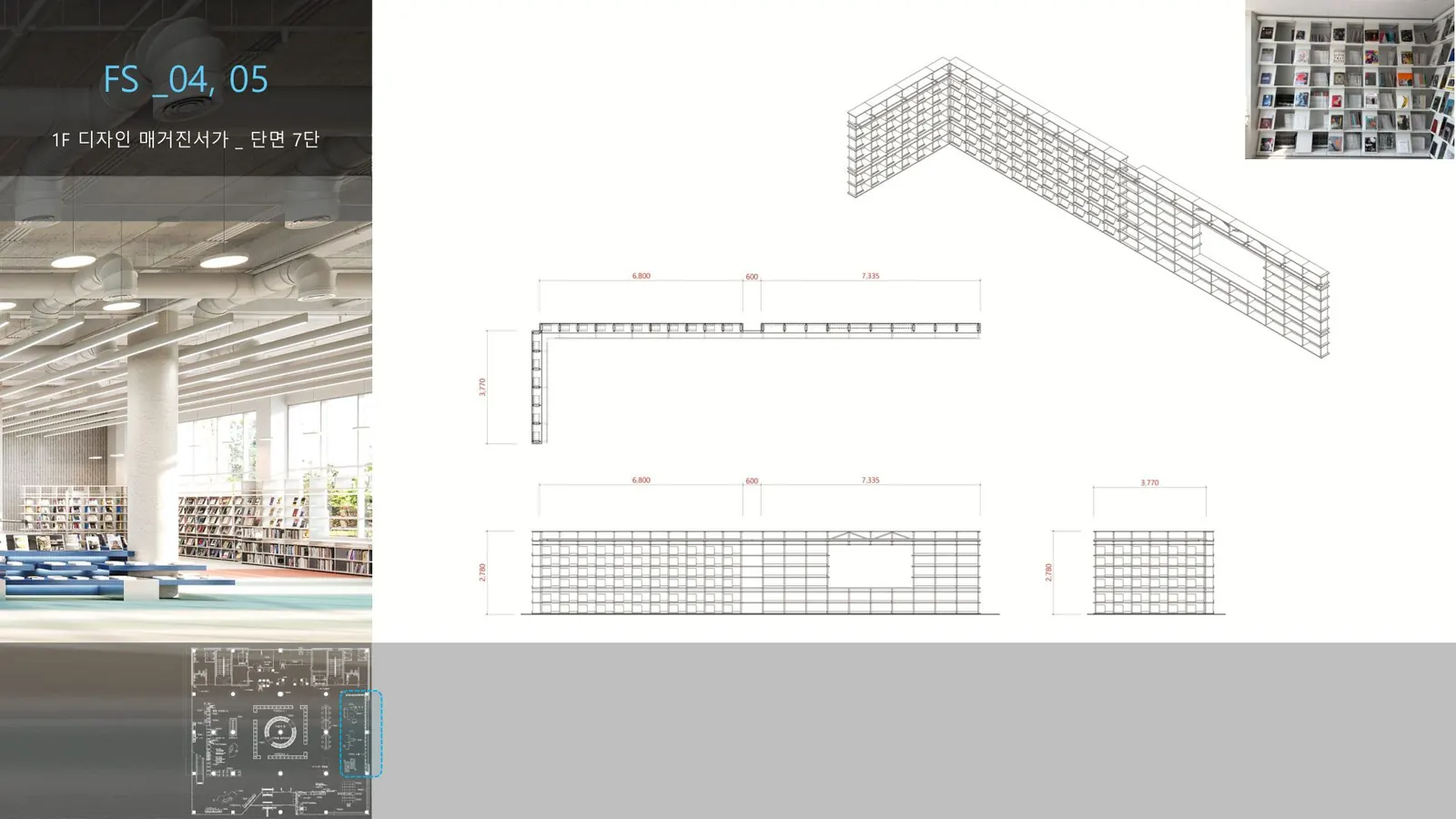

상세도 14쪽

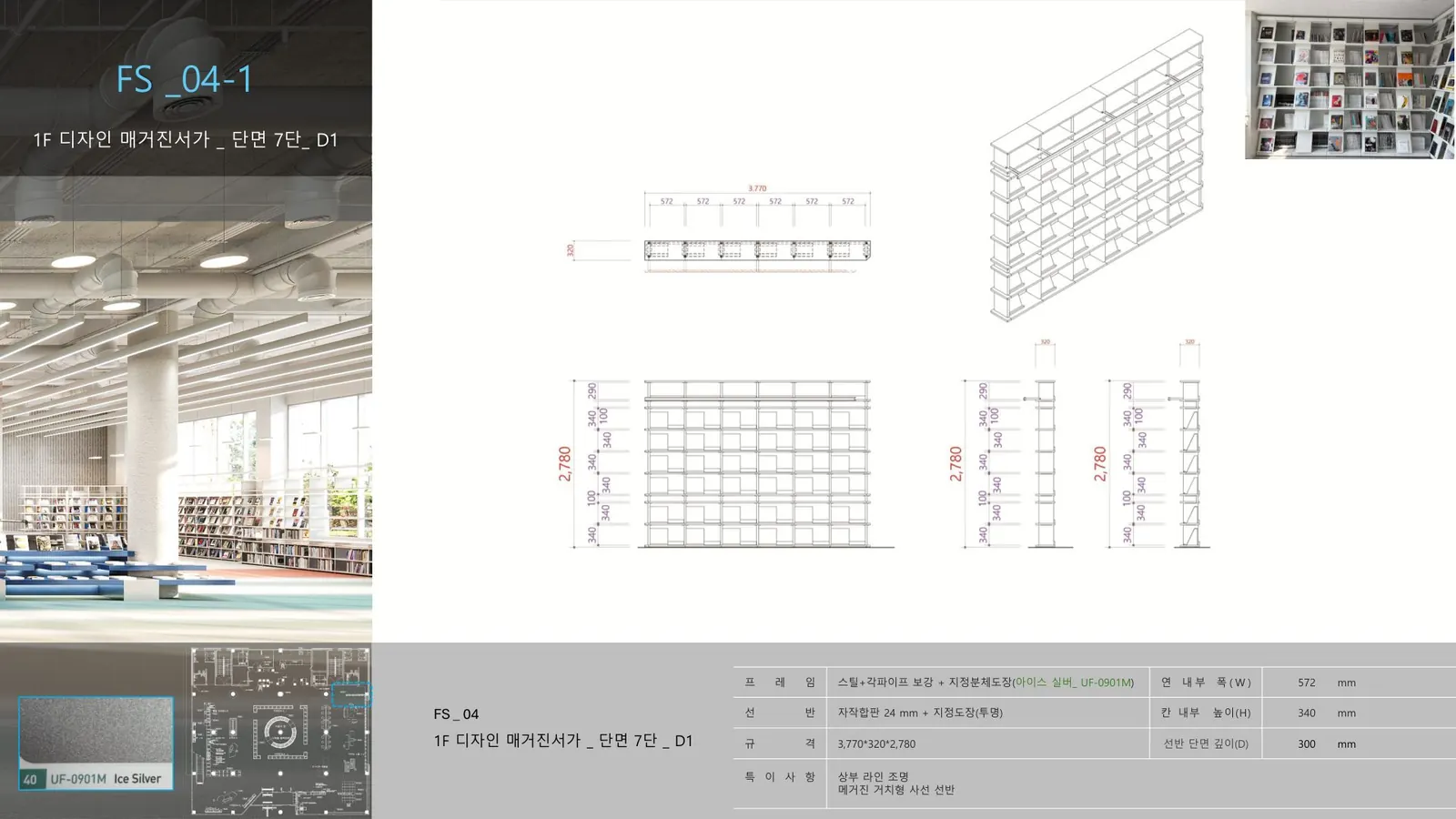

자재 아이스 실버_ UF-0901M · 상세도 15쪽 (가구현황엔 UF-0897M — 자동채우기 오기)

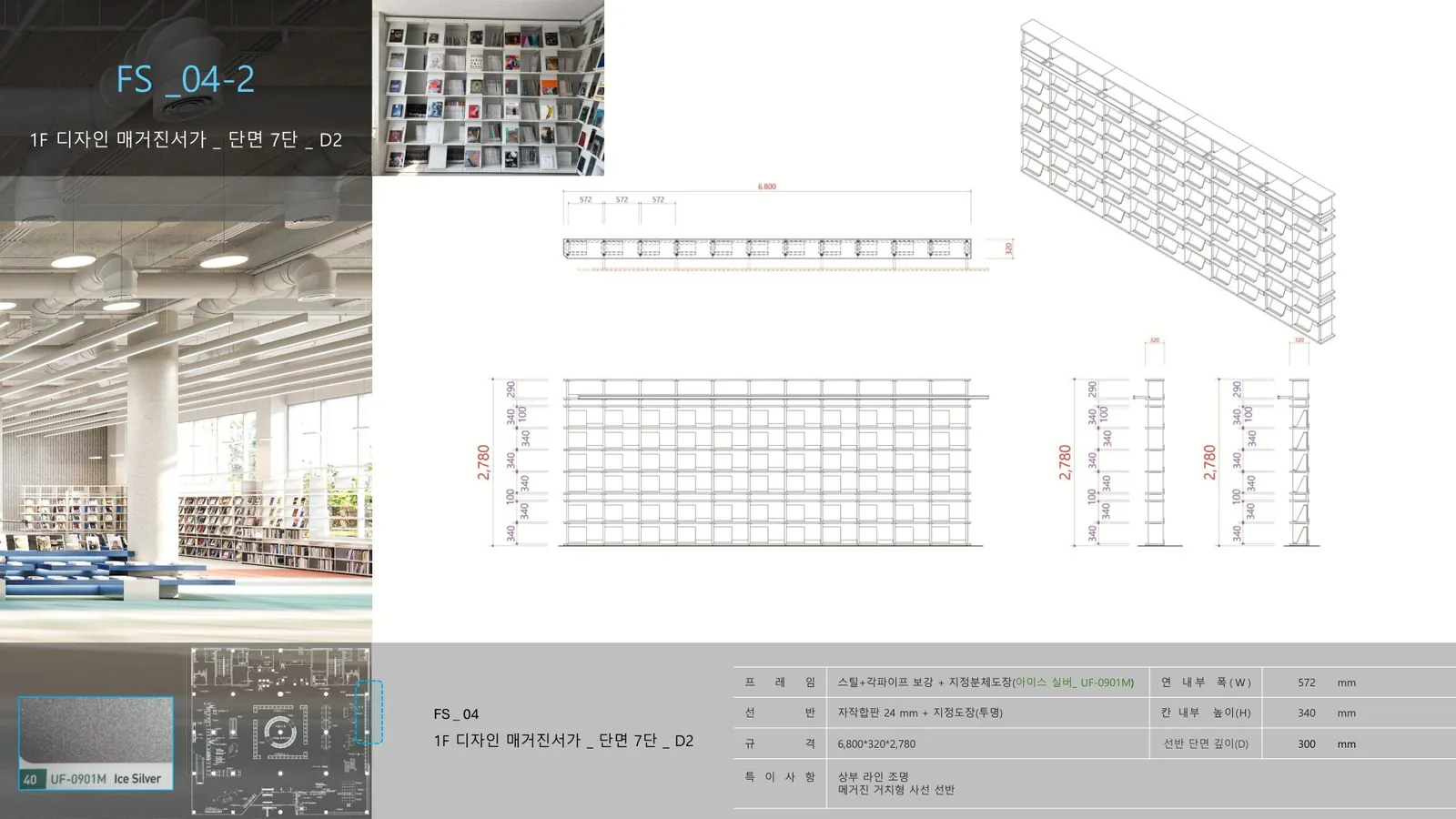

자재 아이스 실버_ UF-0901M · 상세도 16쪽 (가구현황엔 UF-0898M — 자동채우기 오기)
자재 아이스 실버_ UF-0901M · 상세도 17쪽 (가구현황엔 UF-0899M — 자동채우기 오기)

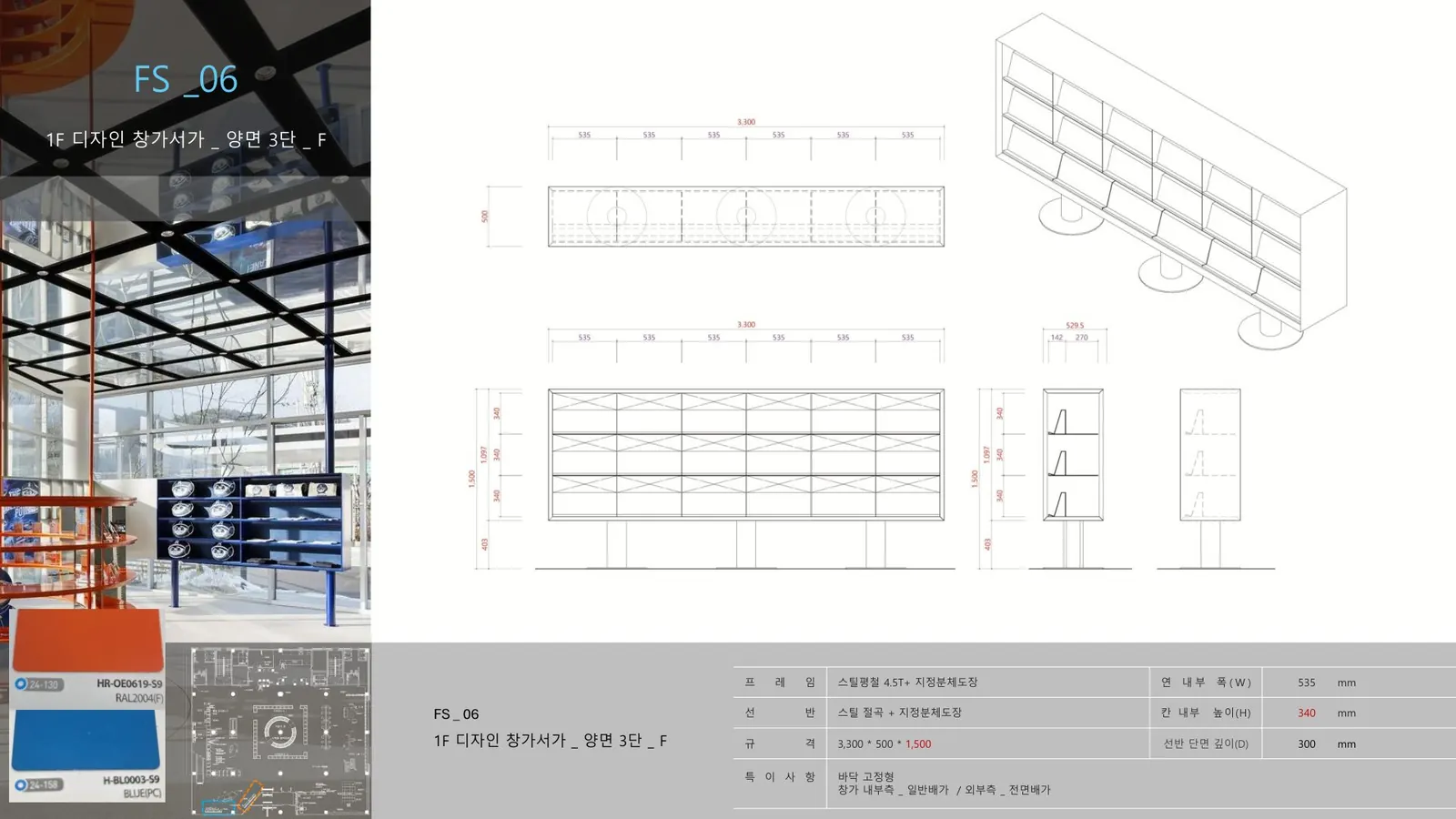

자재 지정 도장 (HR-OE0619-S9 / H-BL0003-S9) · 상세도 18쪽

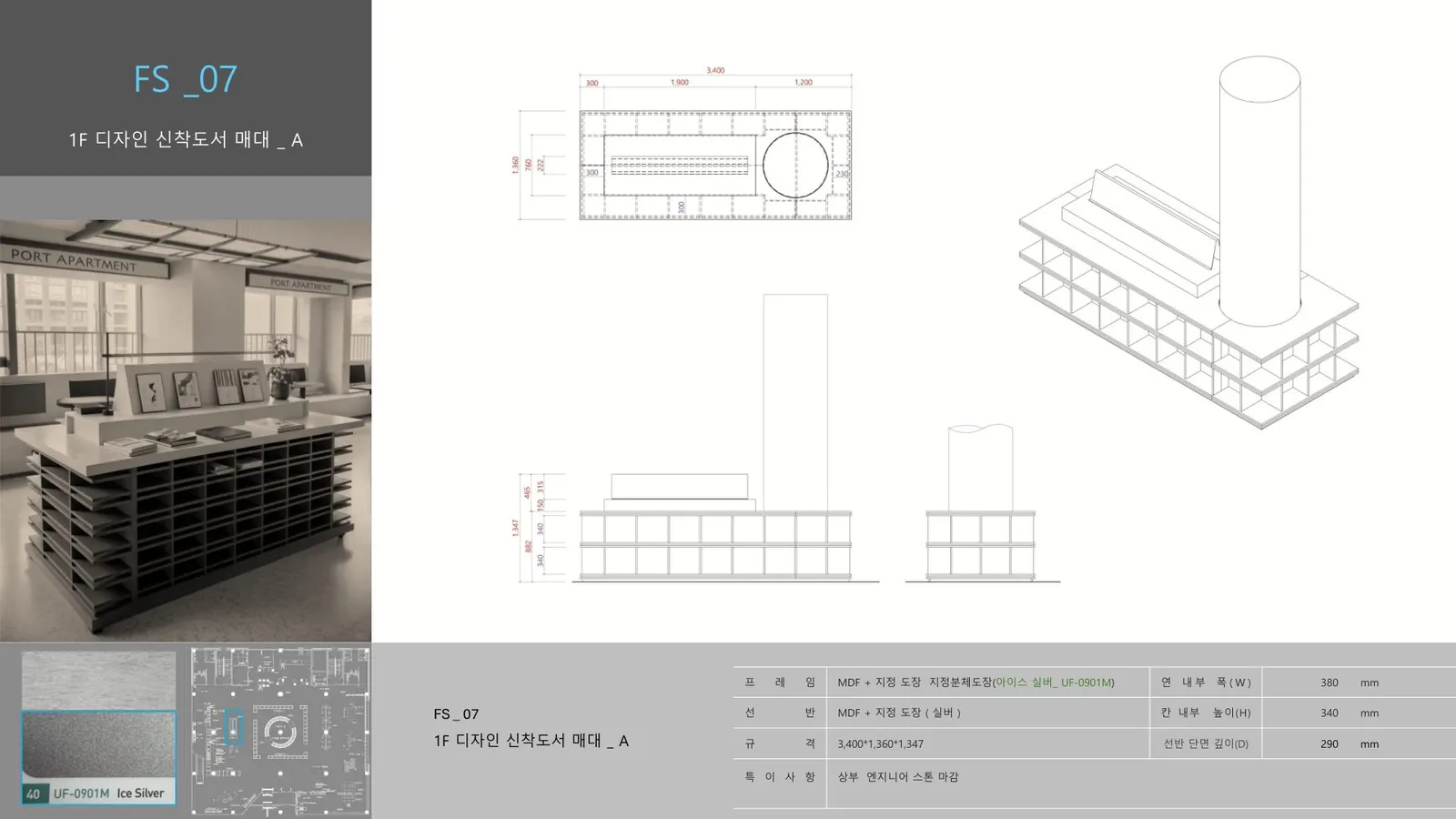

자재 아이스 실버_ UF-0901M · 상세도 19쪽

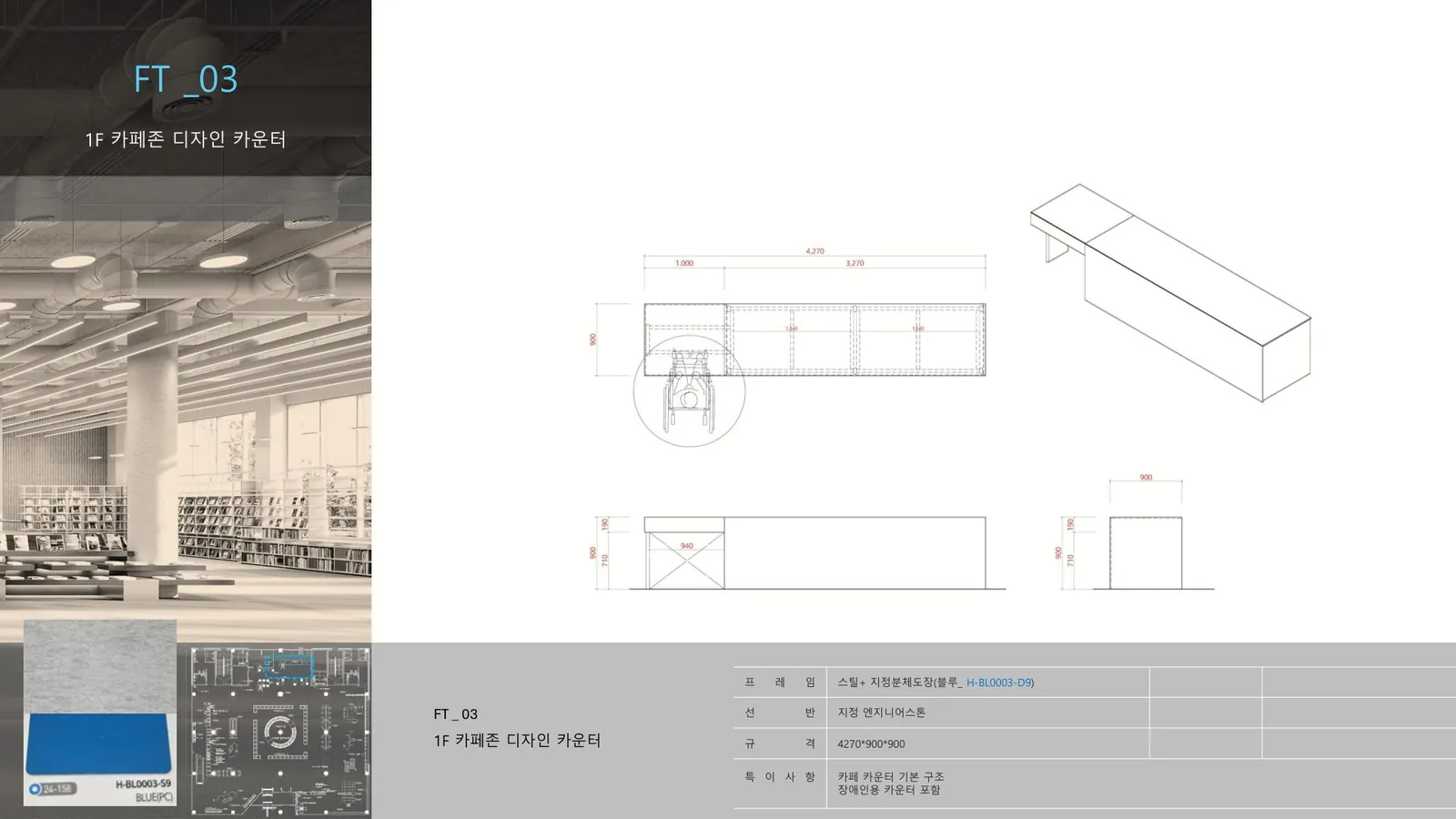

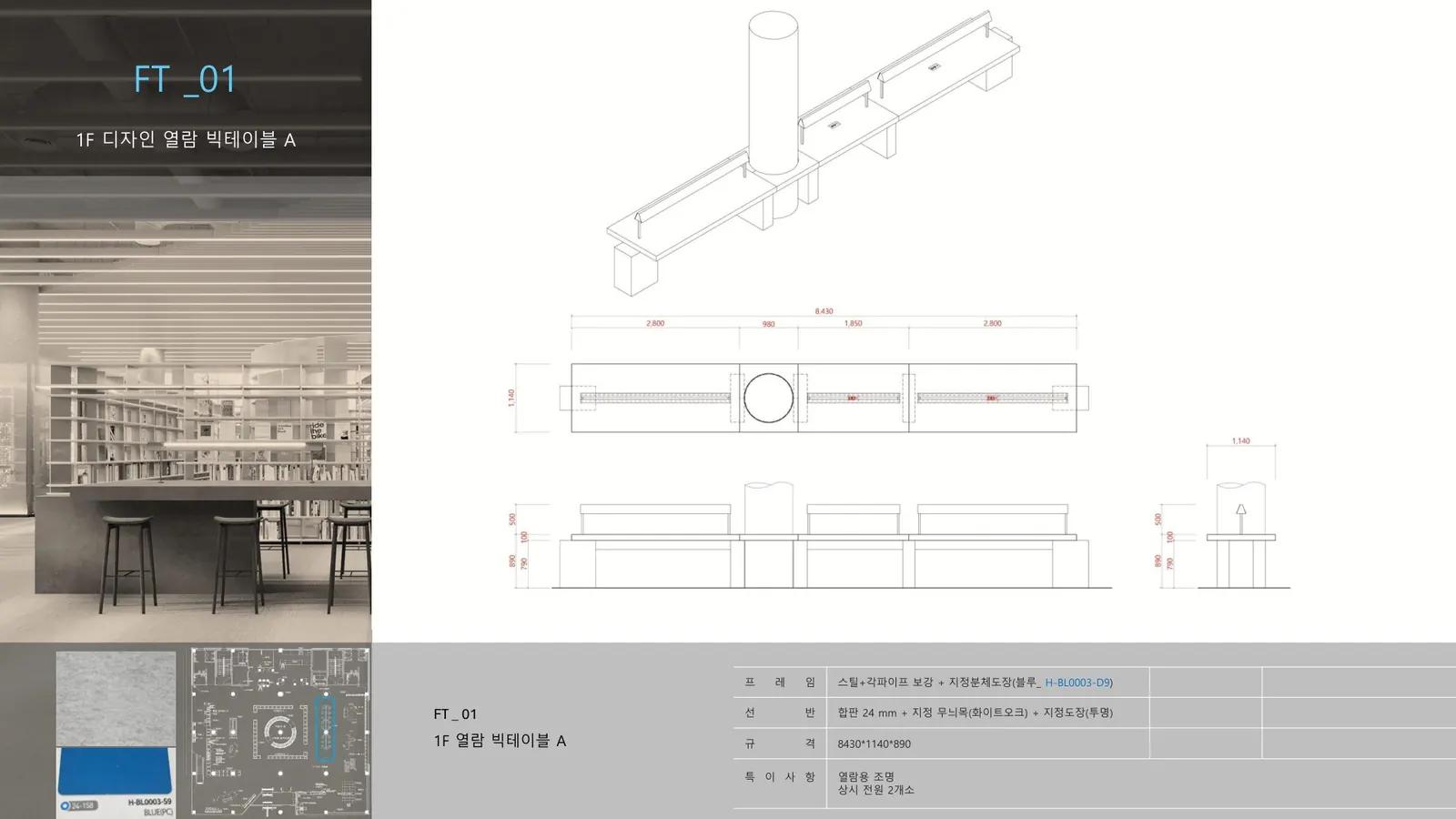

자재 H-BL-0003-S9 · 상세도 20쪽

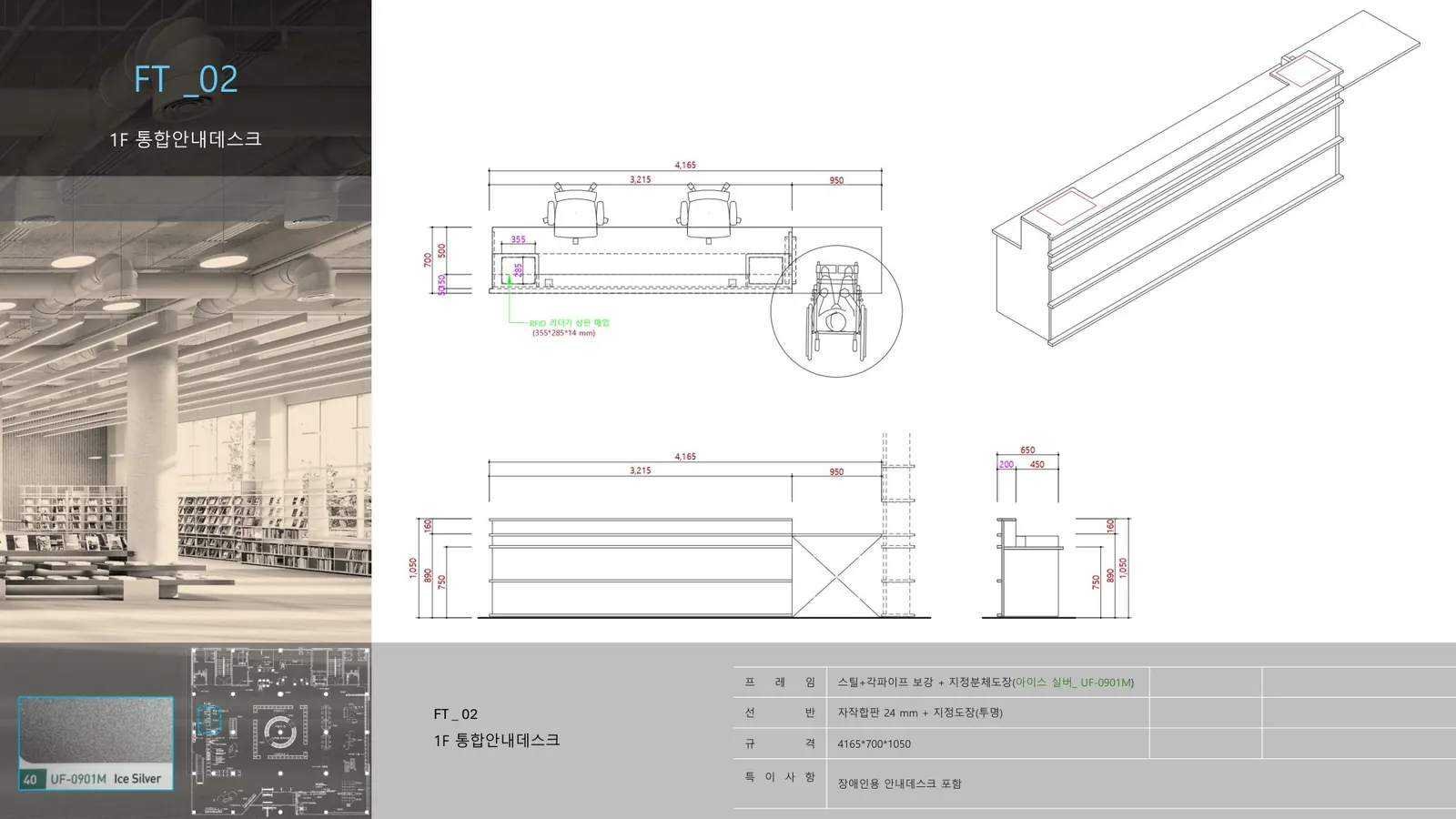

자재 아이스 실버_ UF-0901M · 상세도 22쪽
자재 H-BL-0003-S9 · 상세도 23쪽

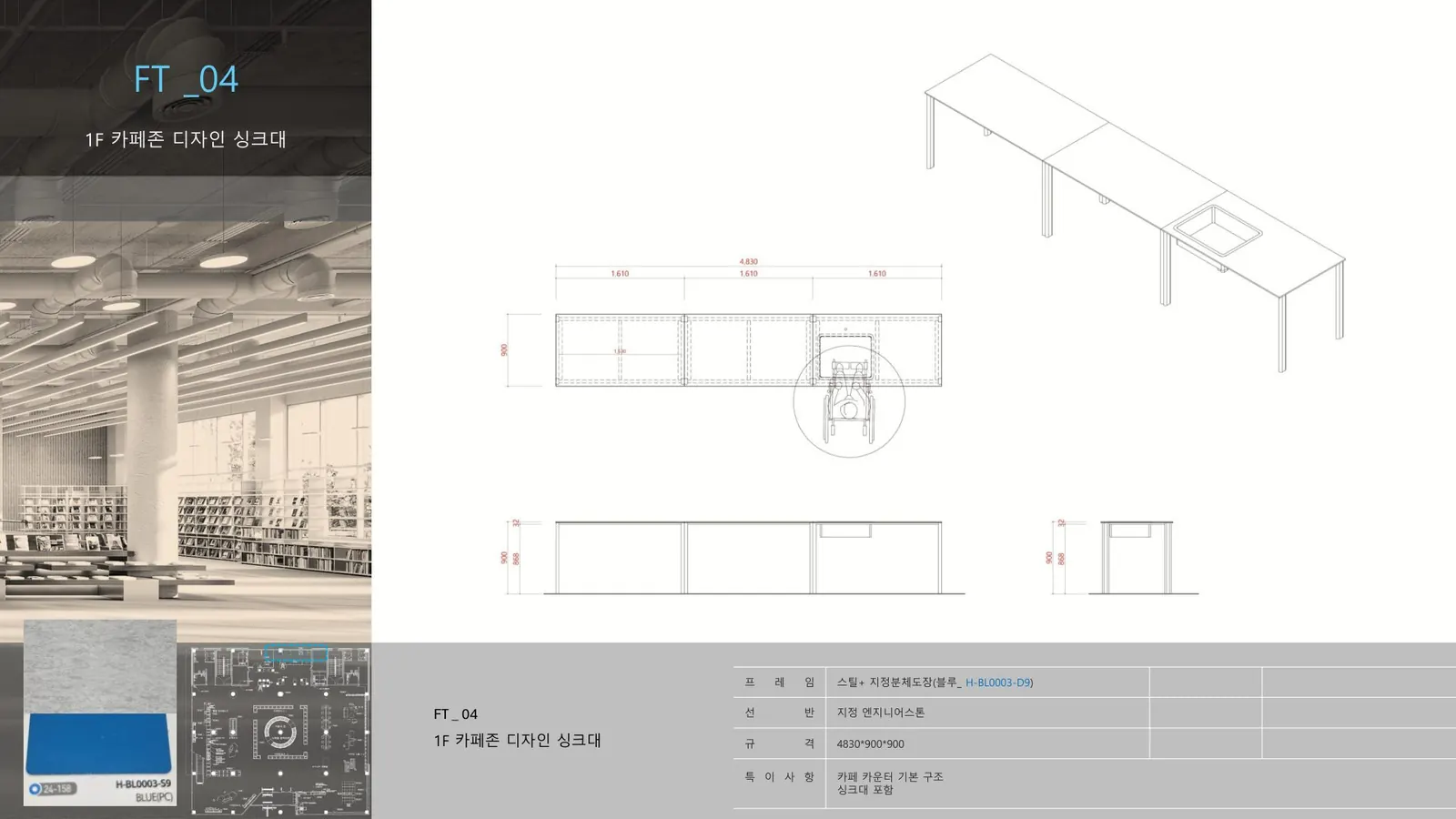

자재 H-BL-0003-S9 · 상세도 24쪽

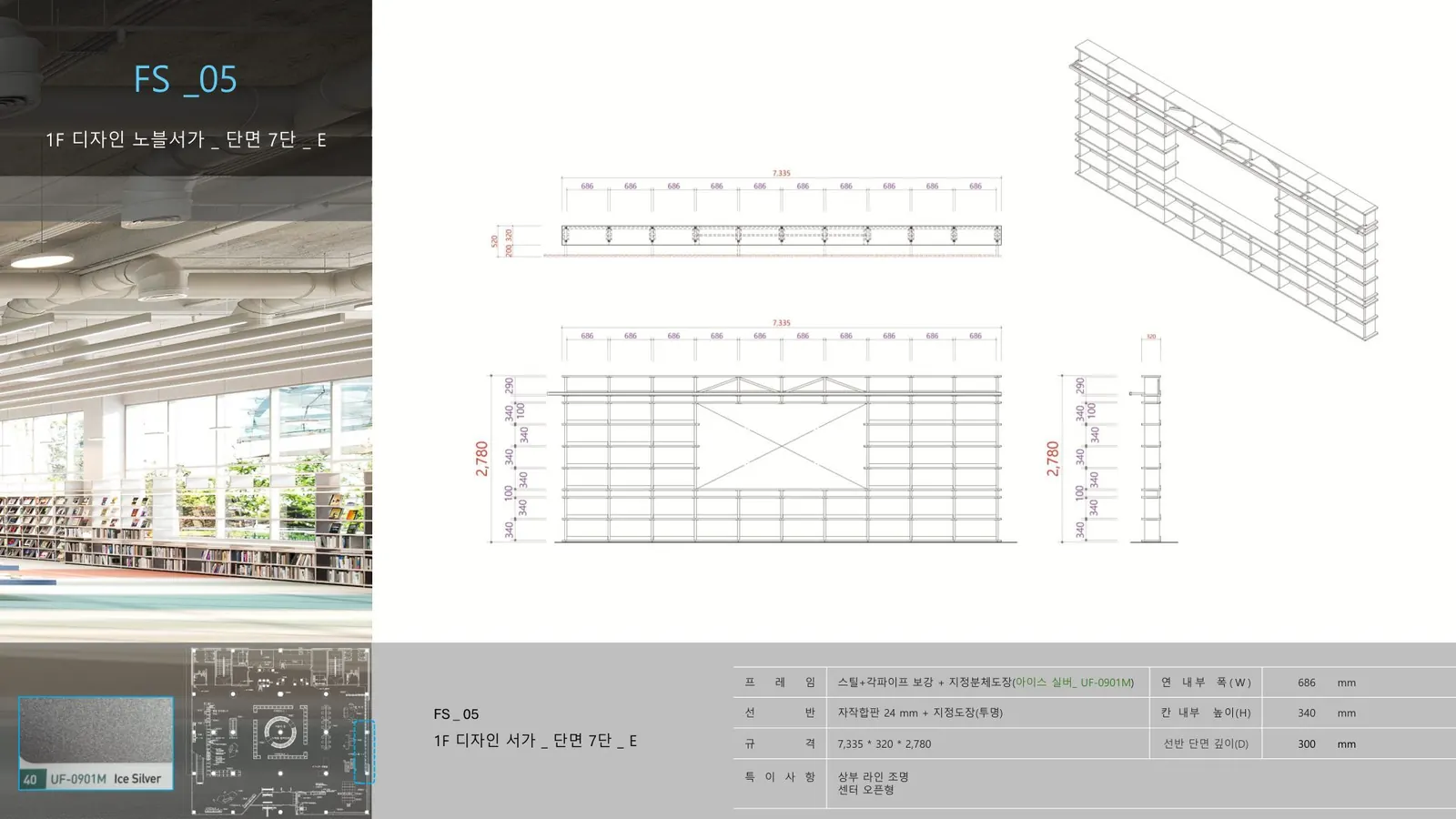

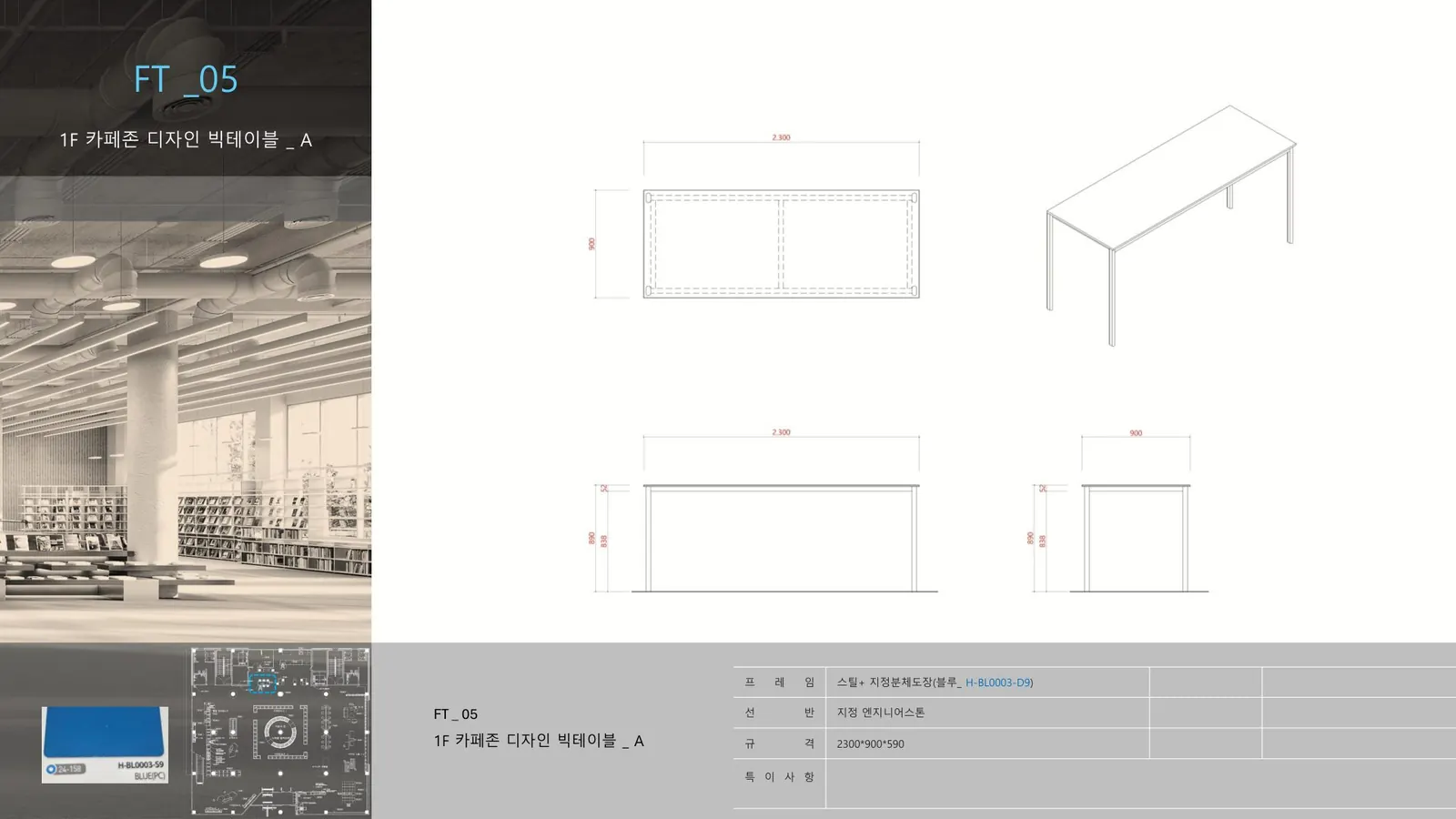

자재 H-BL-0003-S9 · 상세도 25쪽
자재 레어로우 _ 화이트 · 상세도 26쪽
자재 아이스 실버_ UF-0901M · 상세도 28쪽

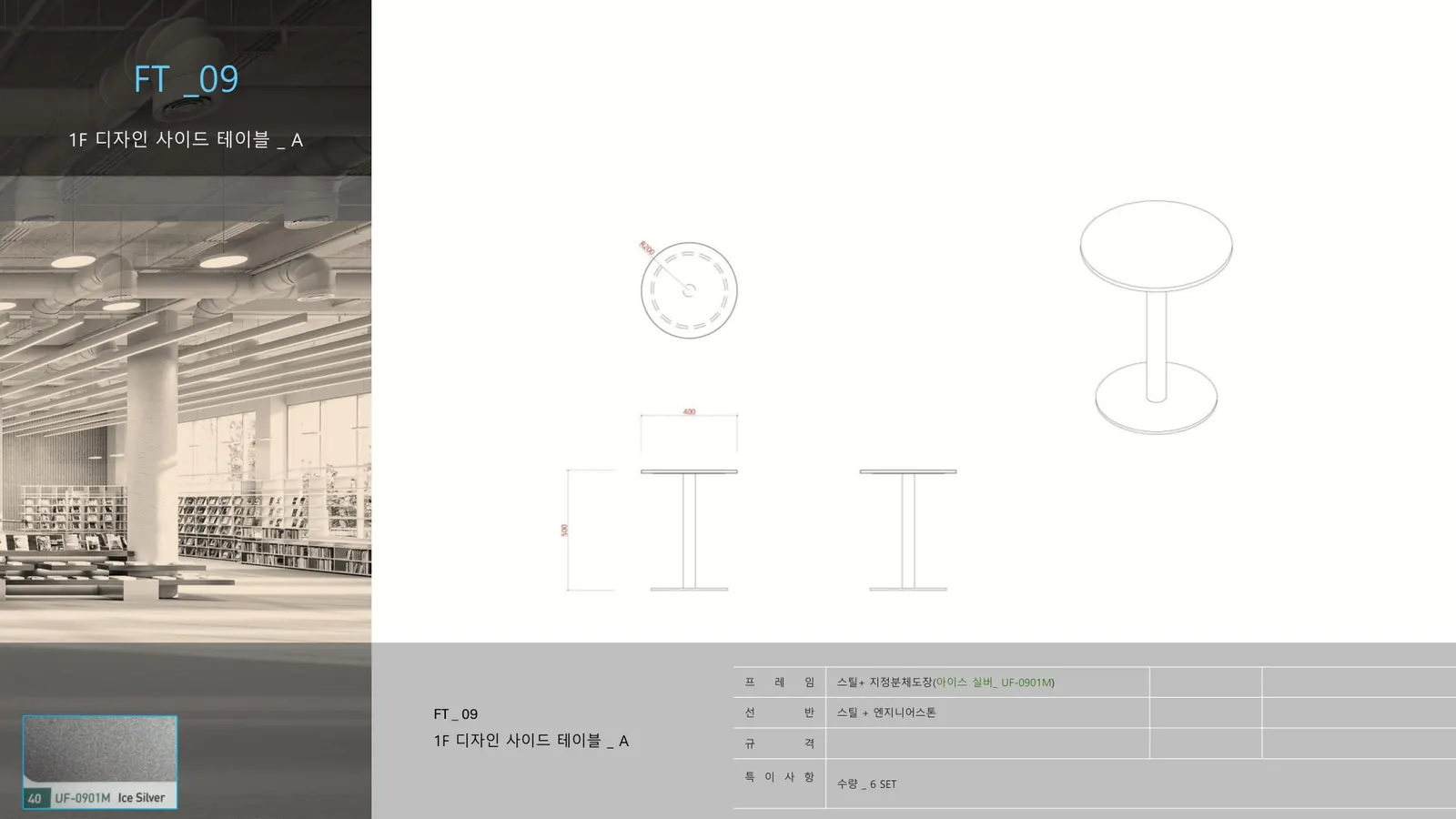

자재 아이스 실버_ UF-0901M · 상세도 29쪽
규격 갱신 2026-09-11 · 수주·작업지시 현황표 기준. 260818 배치도는 지름 400*500(원형) 이었습니다 — 수주표는 사각입니다.

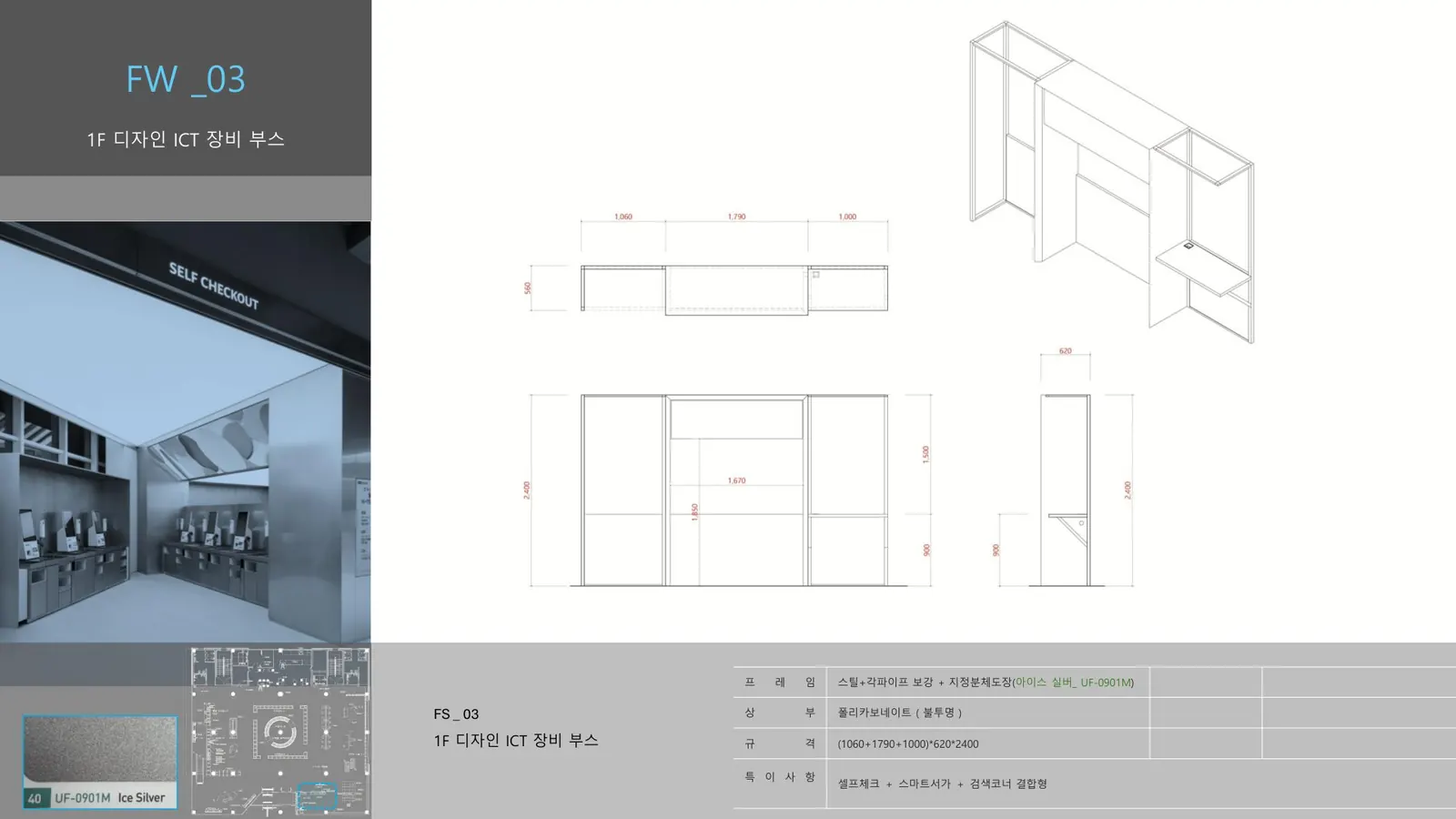

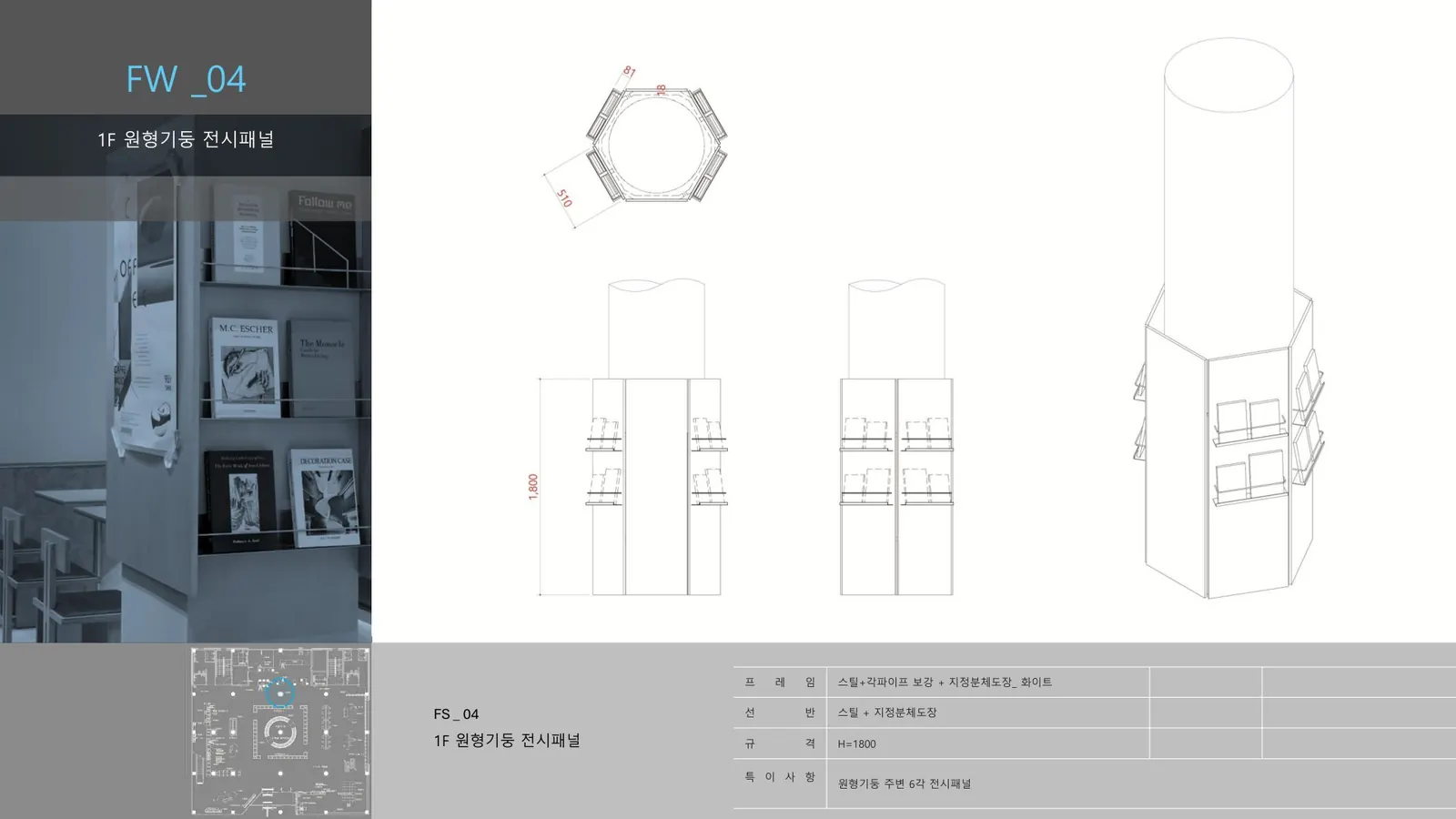

상세도 30쪽

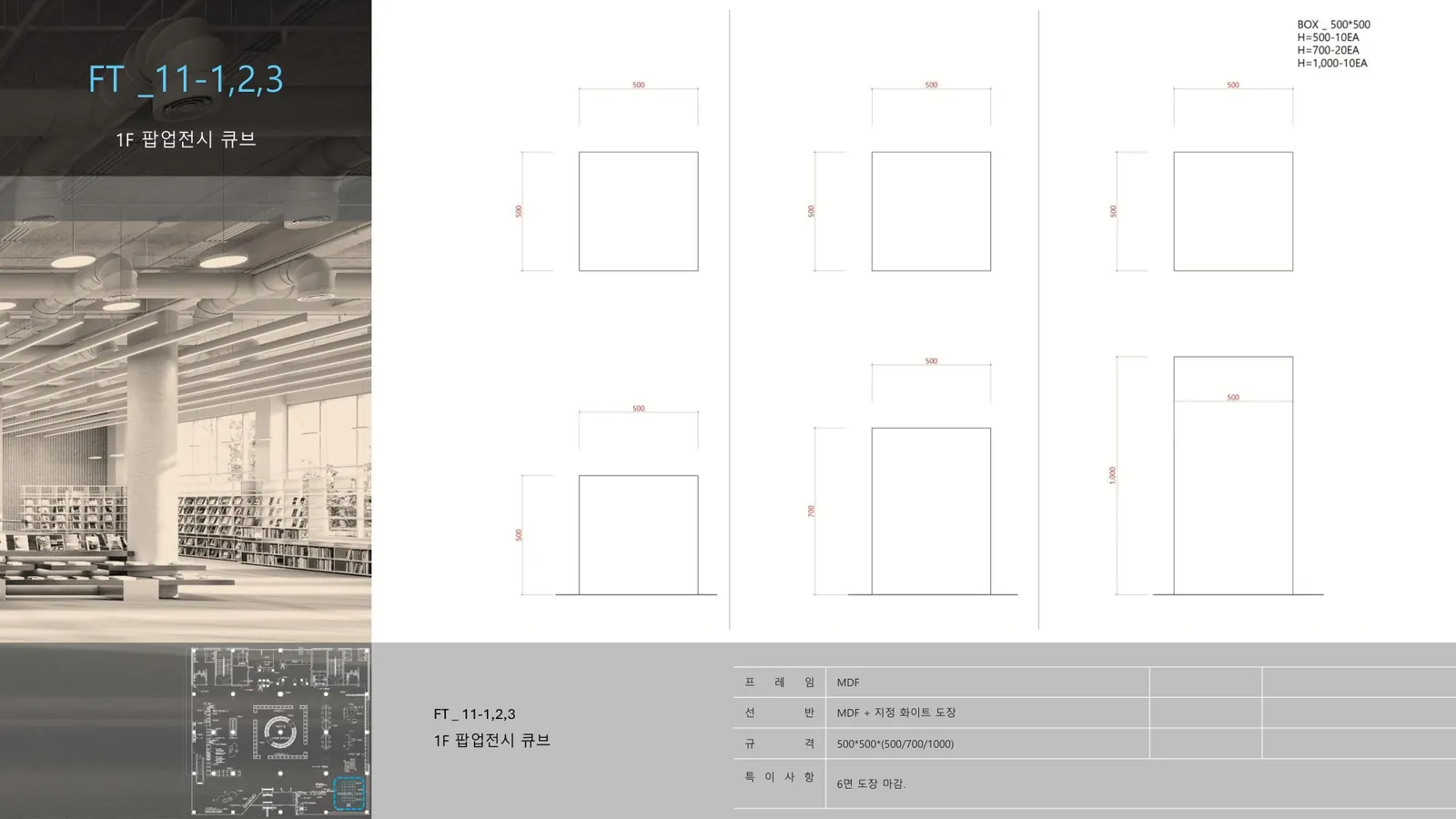

자재 레어로우 _ 화이트 · 상세도 31쪽
자재 아이스 실버_ UF-0901M · 상세도 32쪽
자재 레어로우 화이트 컬러 · 상세도 33쪽

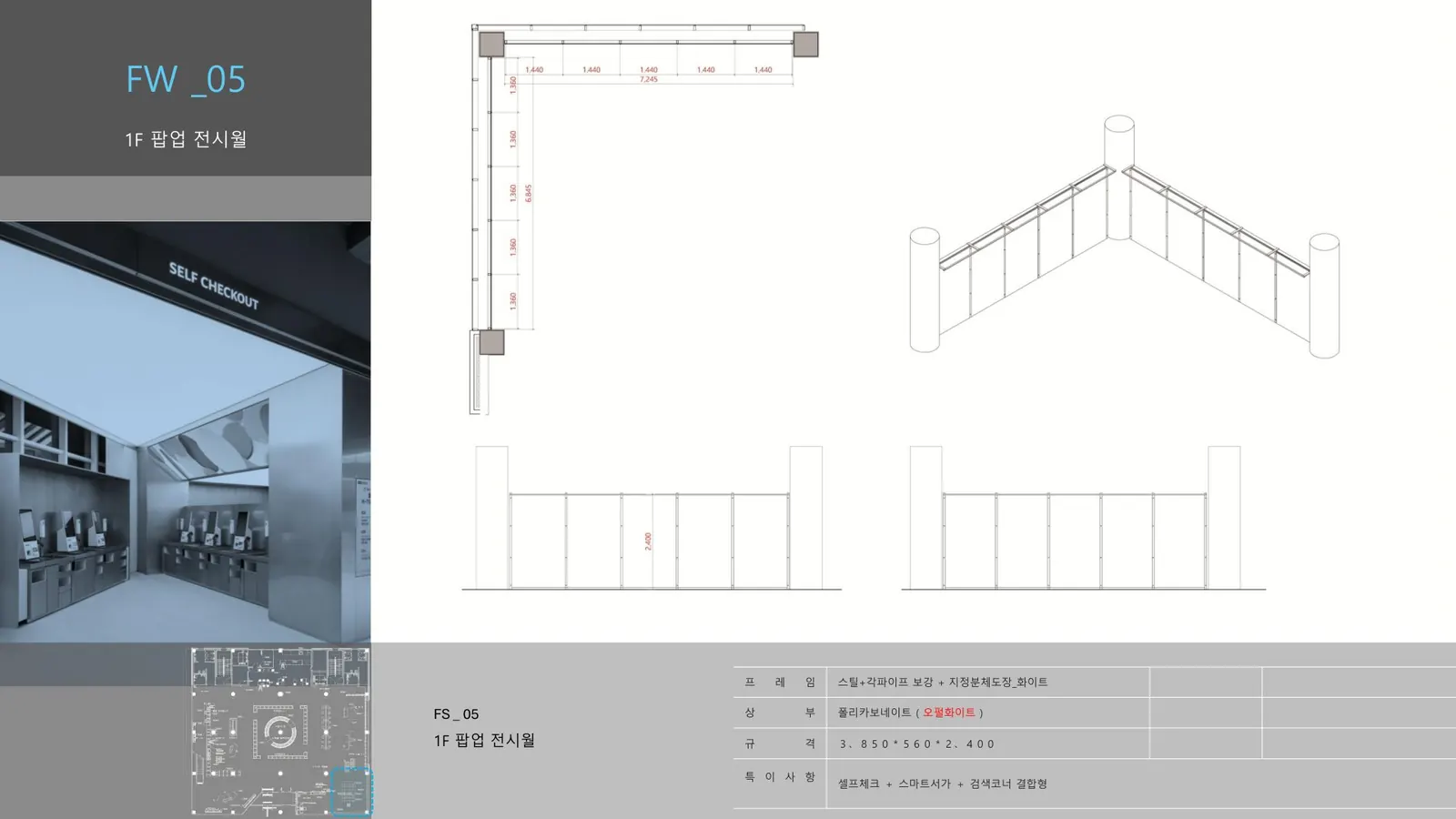

상세도 34쪽

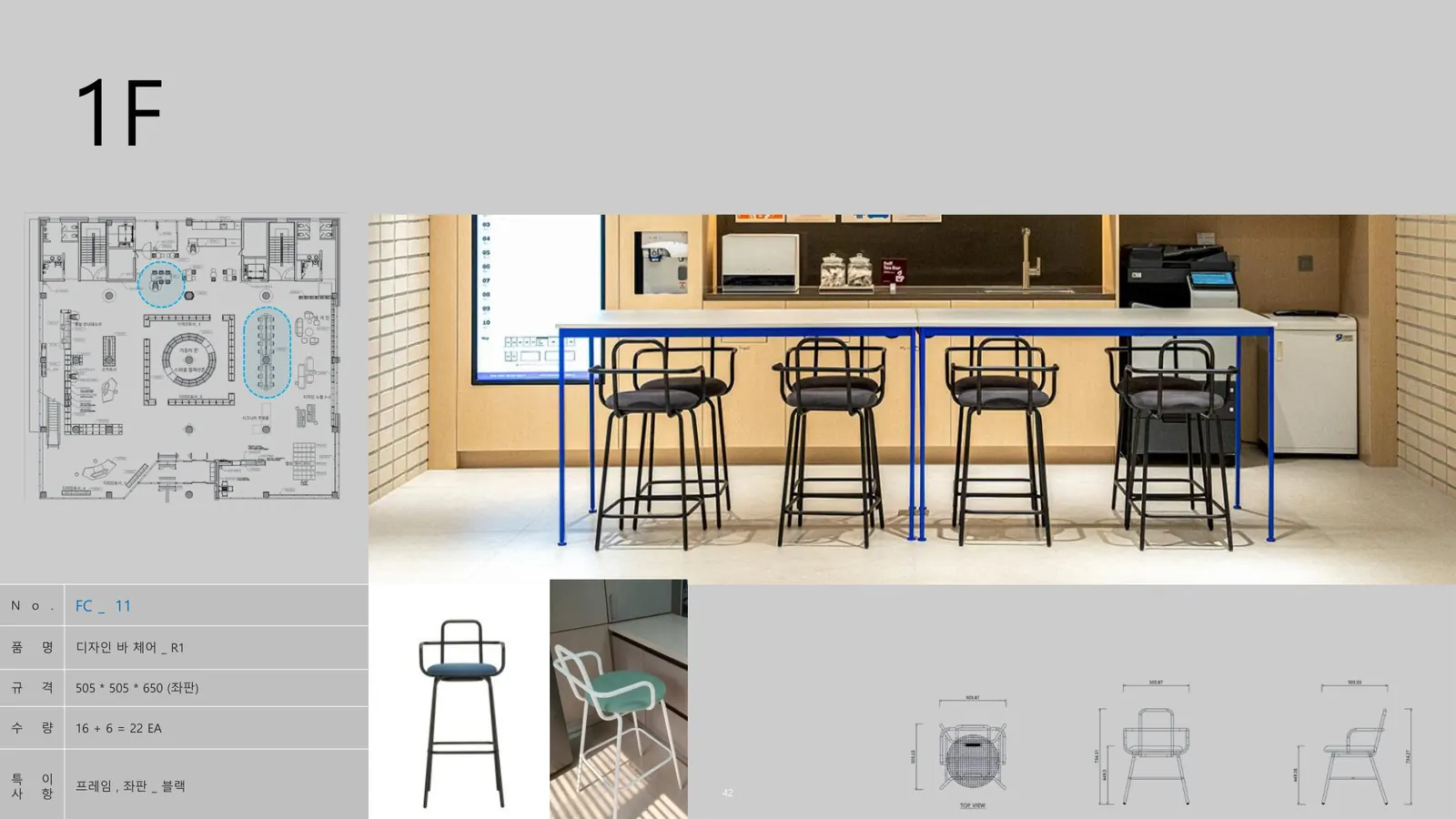

자재 레어로우_리버 바체어_블랙 좌판 패브릭 _ 블랙 · 상세도 36쪽
자재 레어로우_리버 체어_화이트 좌판 패브릭 _ 그레이 · 상세도 37쪽

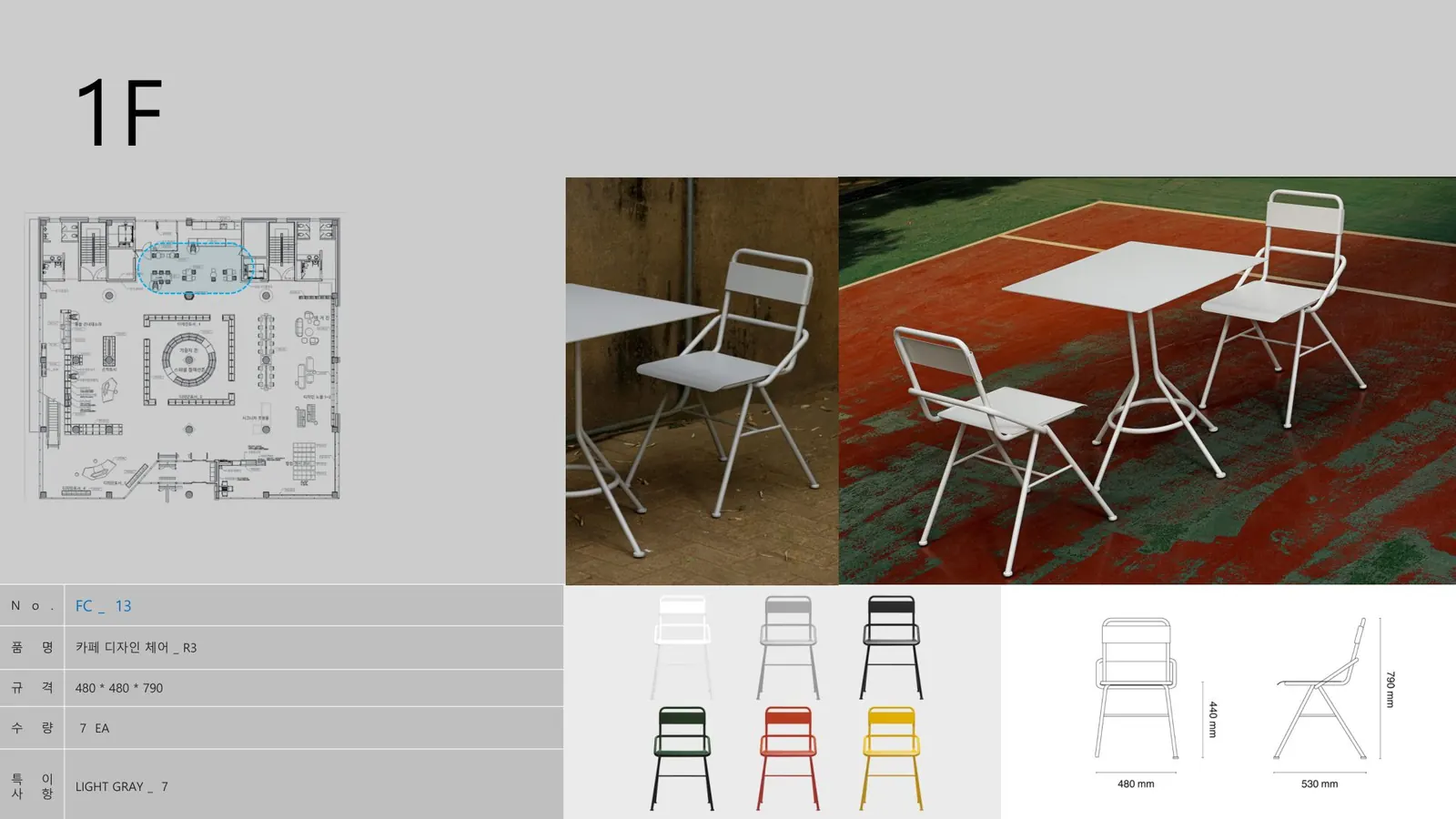

자재 레어로우_파사데나 체어_화이트 · 상세도 38쪽

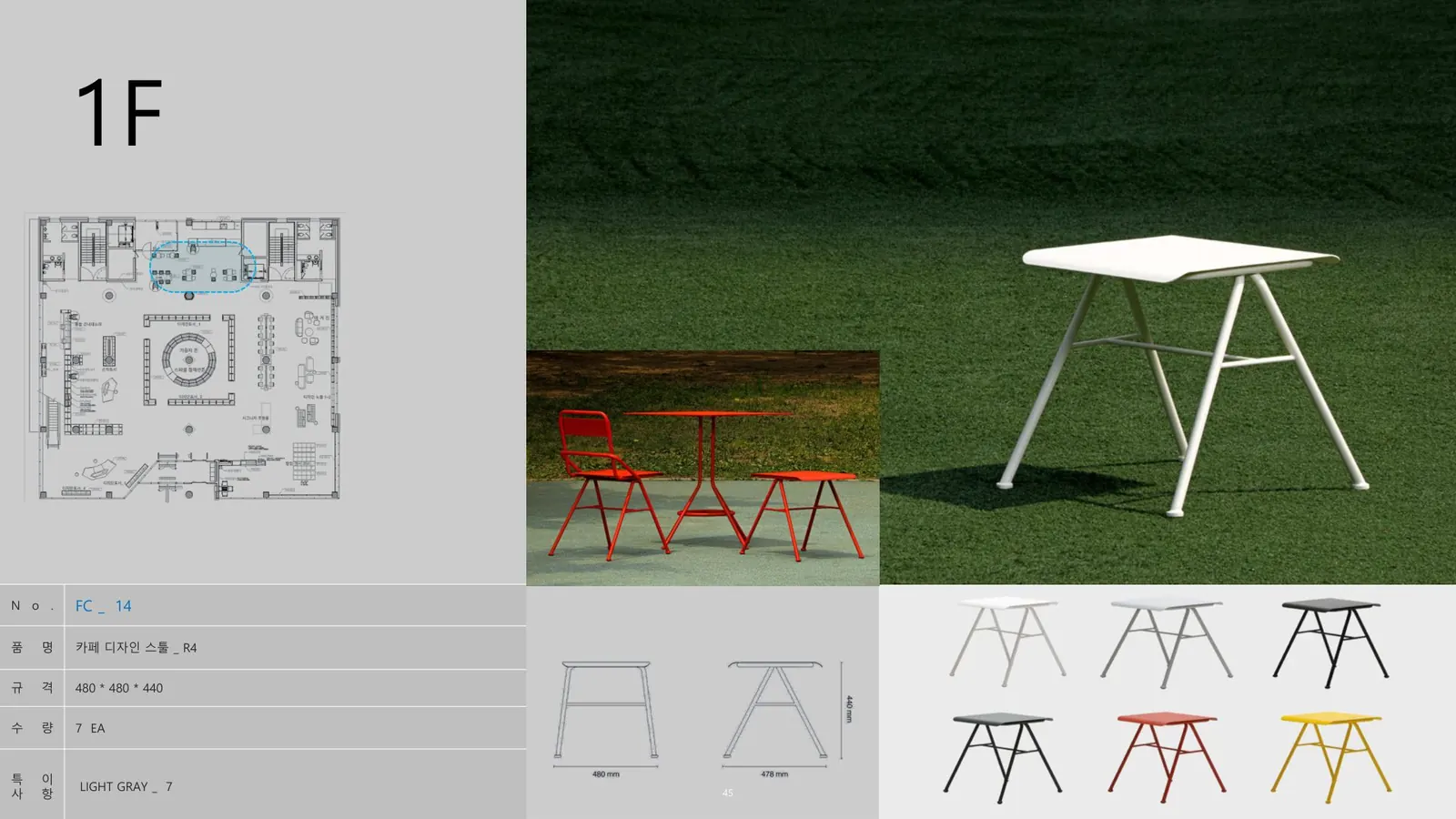

자재 레어로우_파사데나 스툴_ 화이트 · 상세도 39쪽

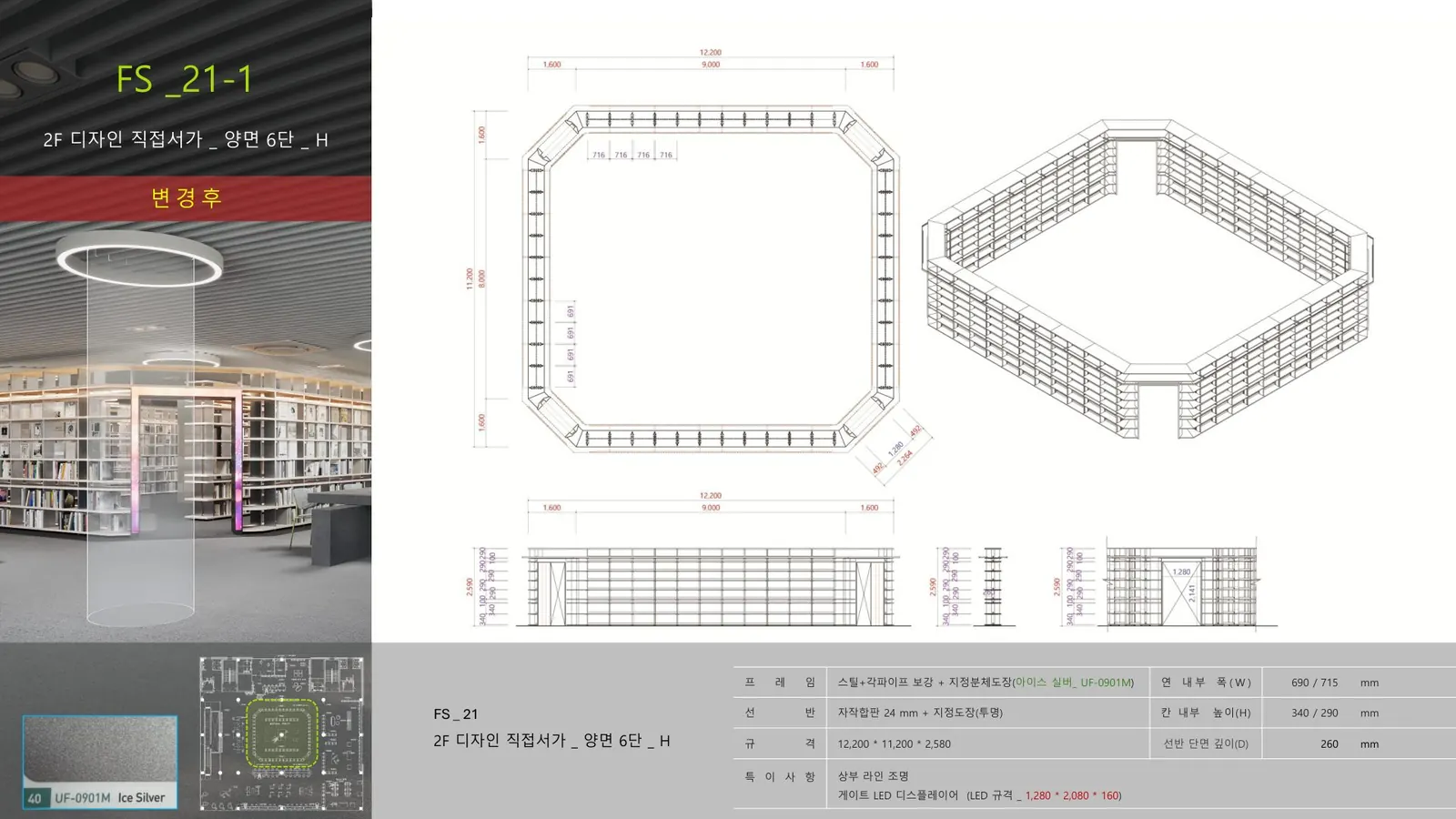

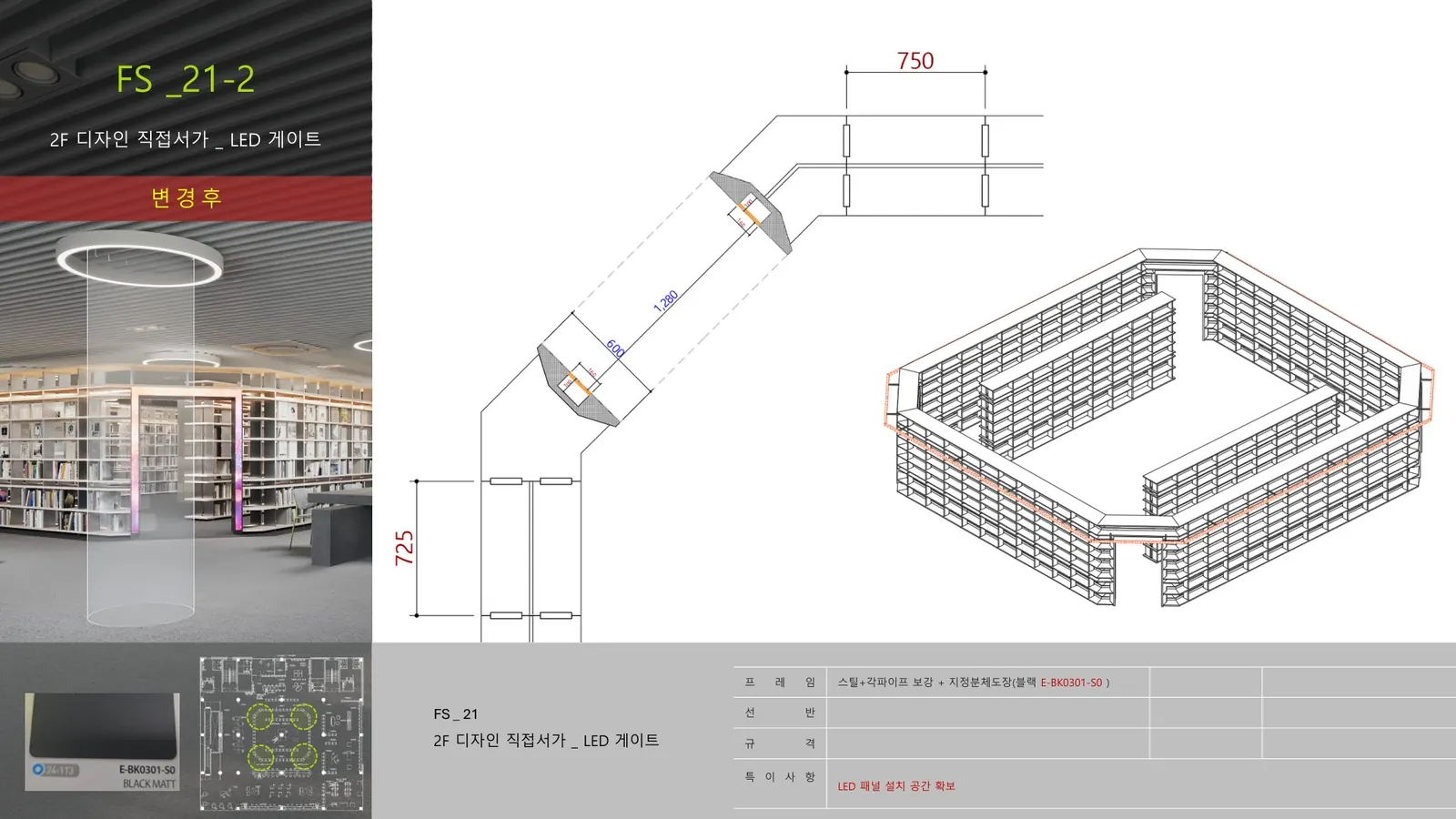

서가 자재 아이스 실버_ UF-0901M(42쪽) · LED 게이트 자재 E-BK0301-S0(43쪽) · 원래 FS 21-1 / 21-2 두 줄이던 것을 2026-09-11 한 줄로 합쳤습니다 — 한 품목입니다.

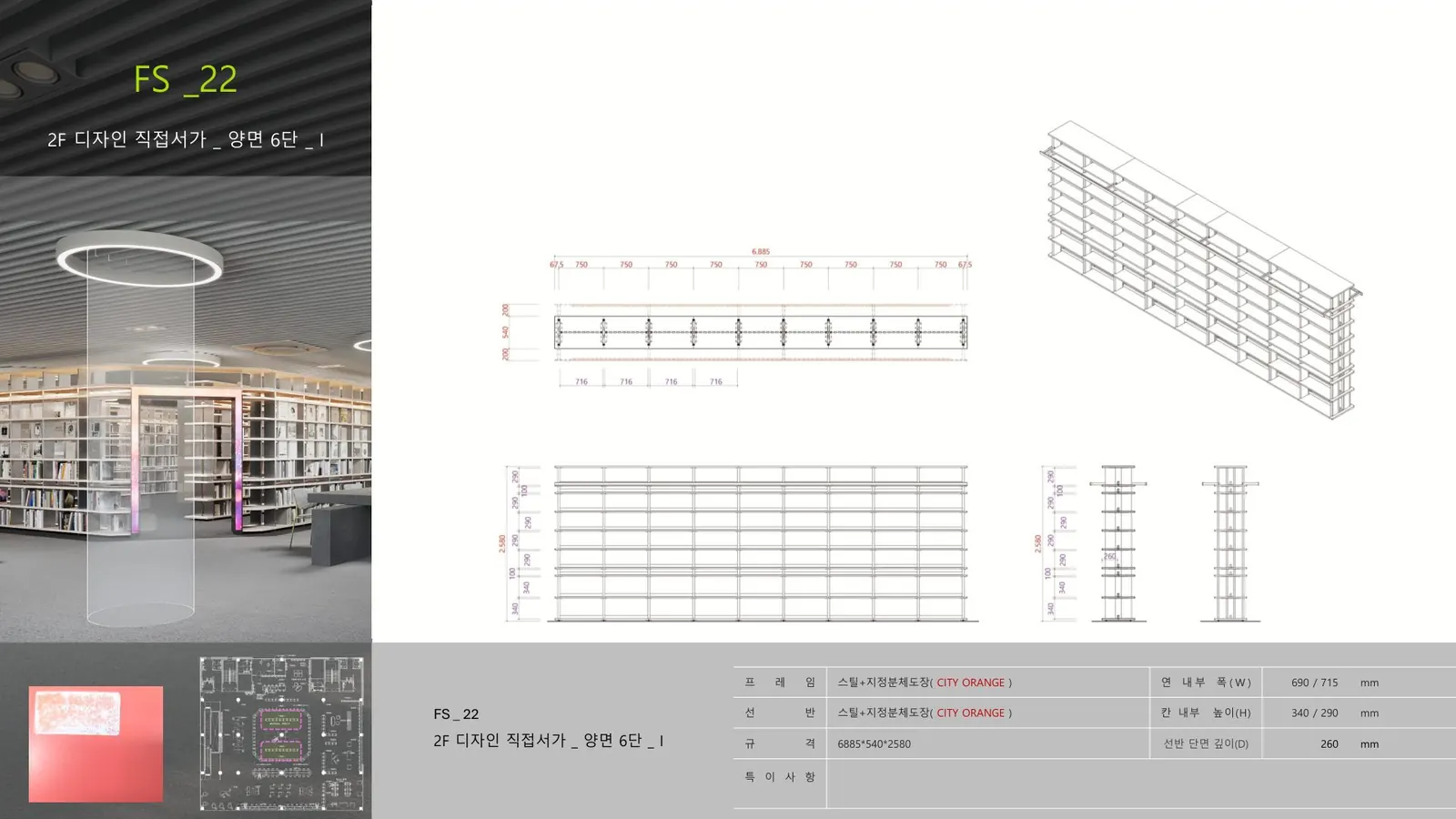

자재 선반/프레임 _ 시티 오렌지 · 상세도 44쪽

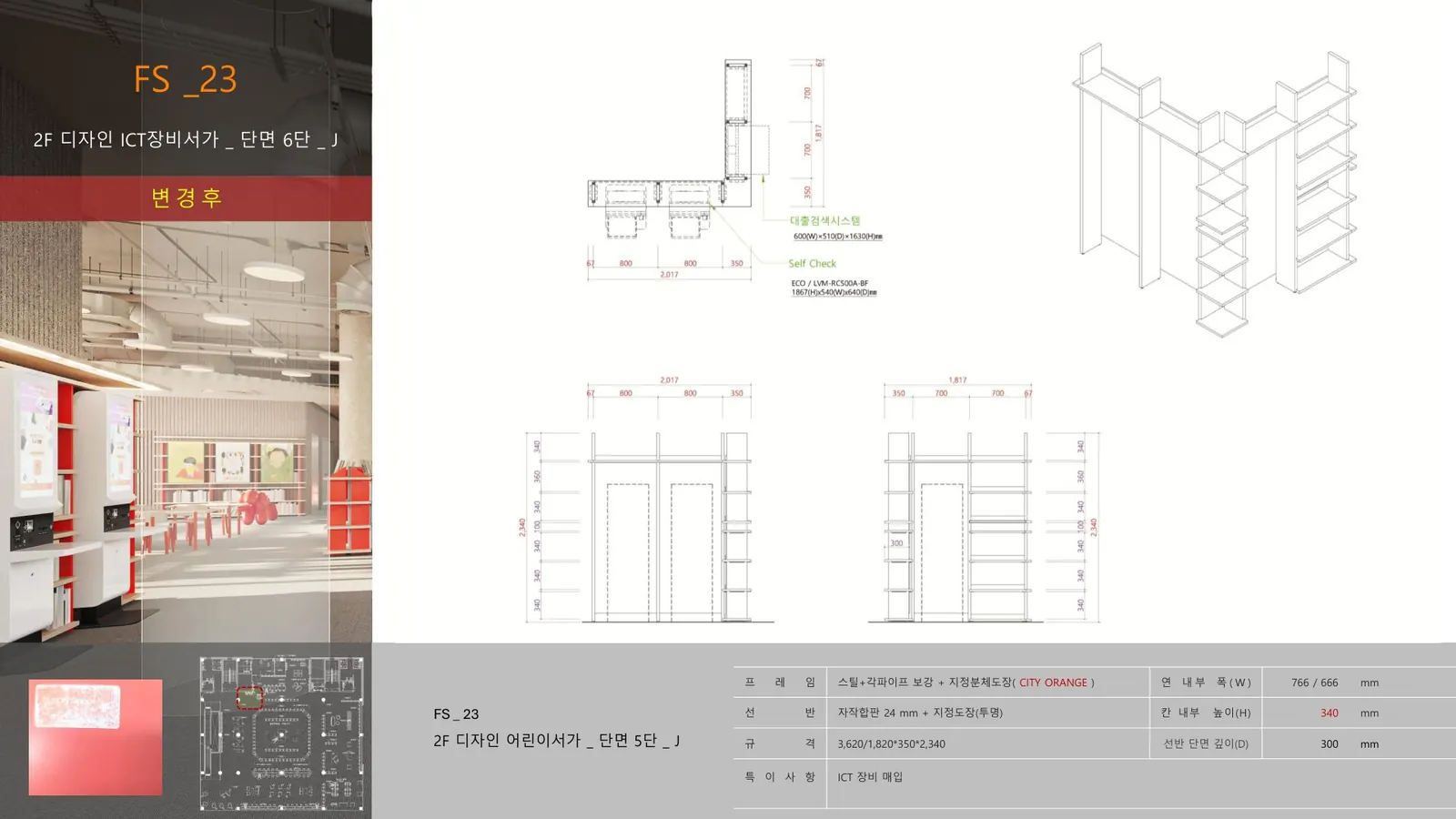

자재 프레임 _ 시티 오렌지 · 상세도 45쪽
자재 프레임 _ 시티 오렌지 · 상세도 46쪽
규격 갱신 2026-09-11 · 수주·작업지시 현황표 기준. 260818 배치도는 2,935*320*2,340 이었습니다.

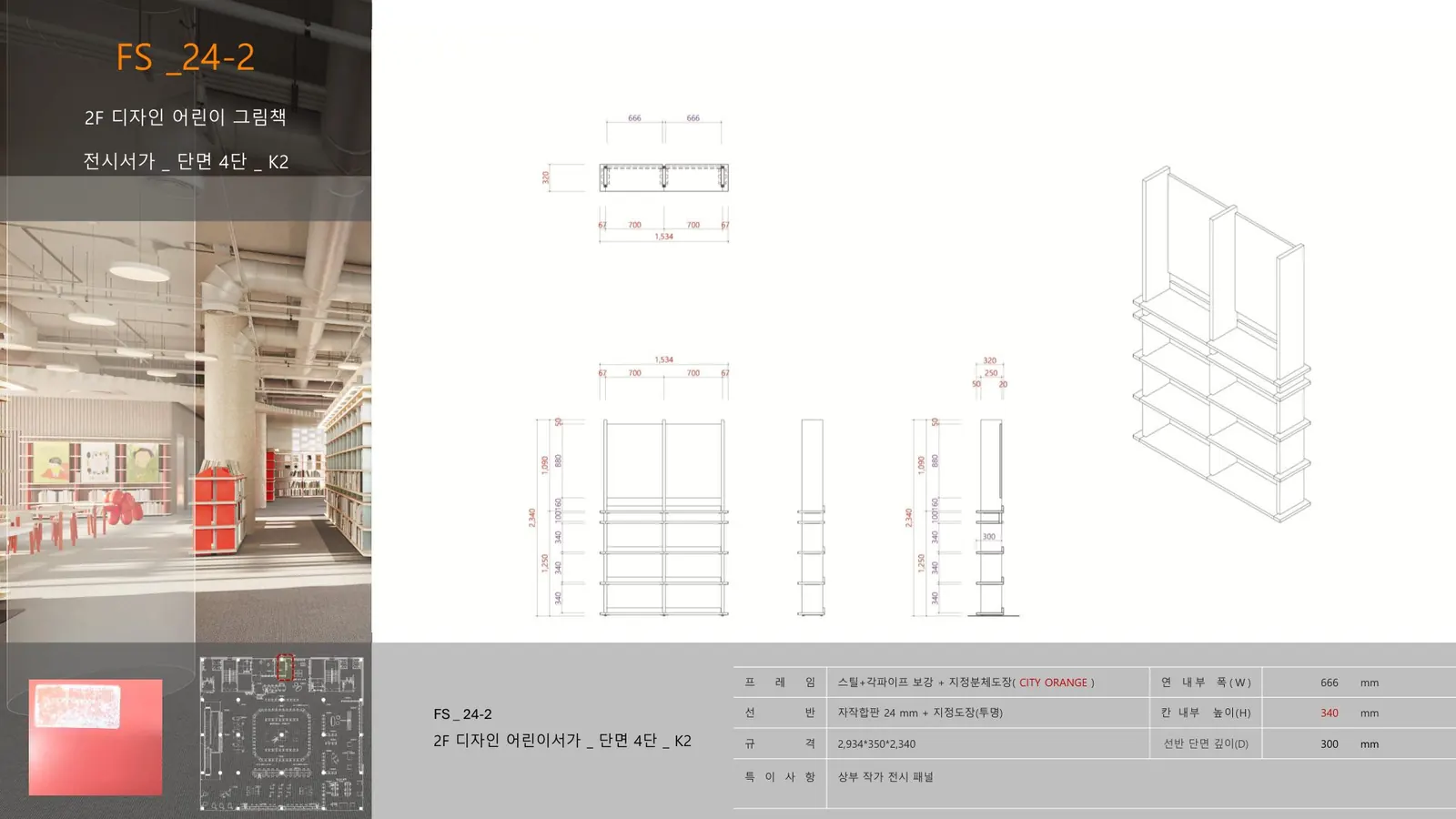

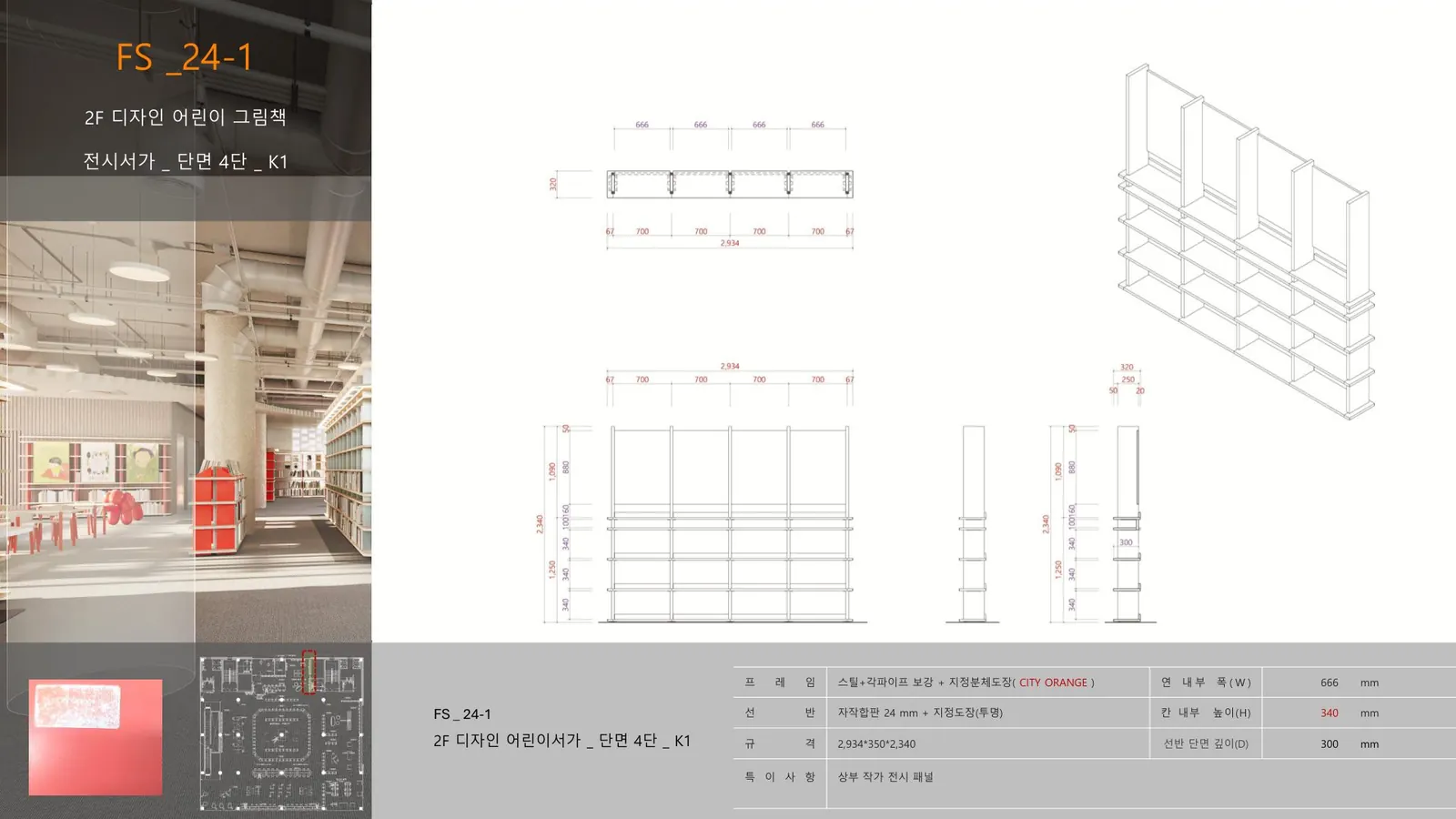

자재 프레임 _ 시티 오렌지 · 상세도 47쪽
규격 갱신 2026-09-11 · 수주·작업지시 현황표 기준. 260818 배치도는 1,535*320*2,340 이었습니다 — 수주표에선 K1 과 같은 규격이 됐습니다.

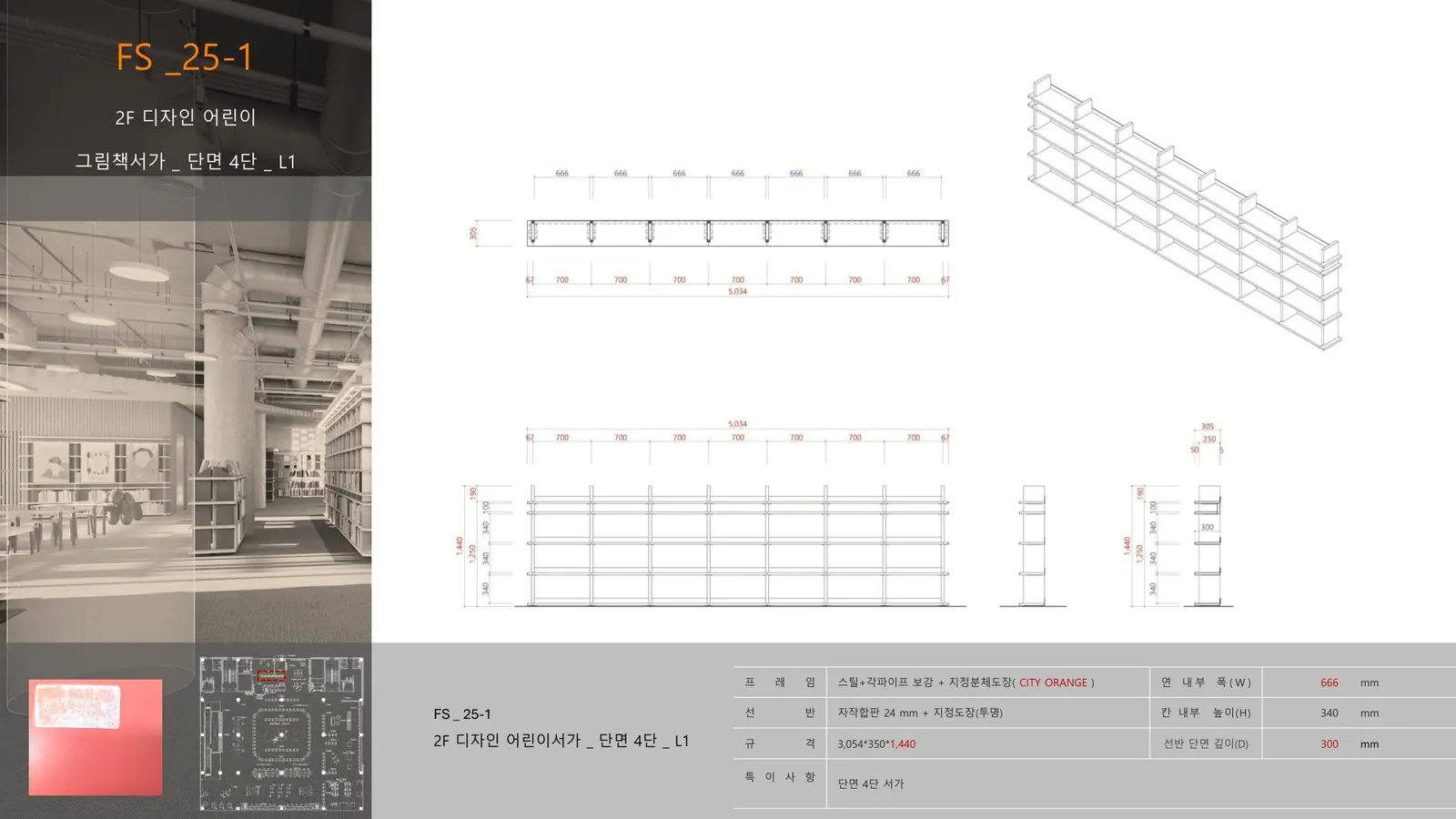

자재 프레임 _ 시티 오렌지 · 상세도 48쪽

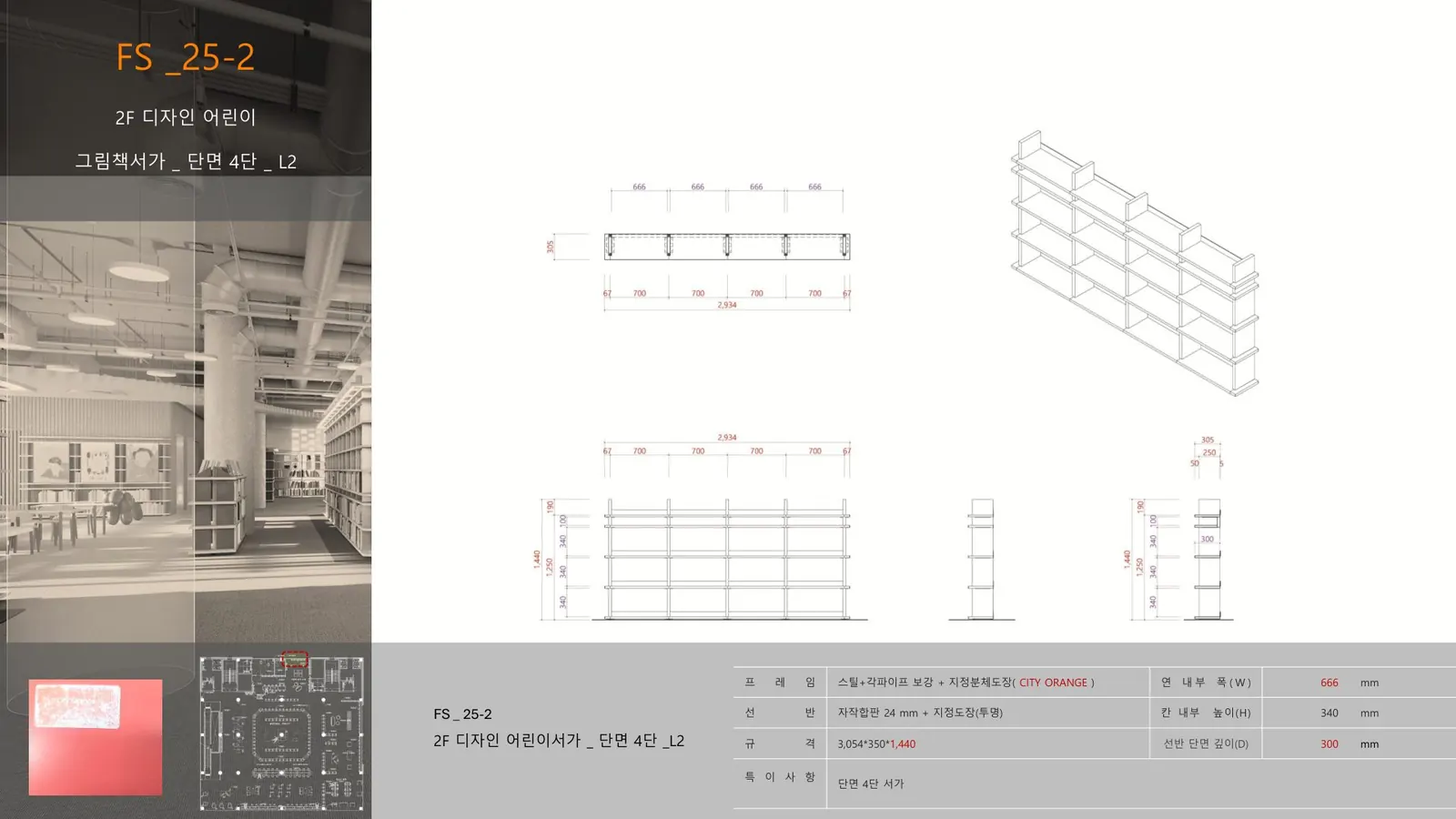

자재 프레임 _ 시티 오렌지 · 상세도 49쪽
자재 프레임 _ 시티 오렌지 · 상세도 50쪽

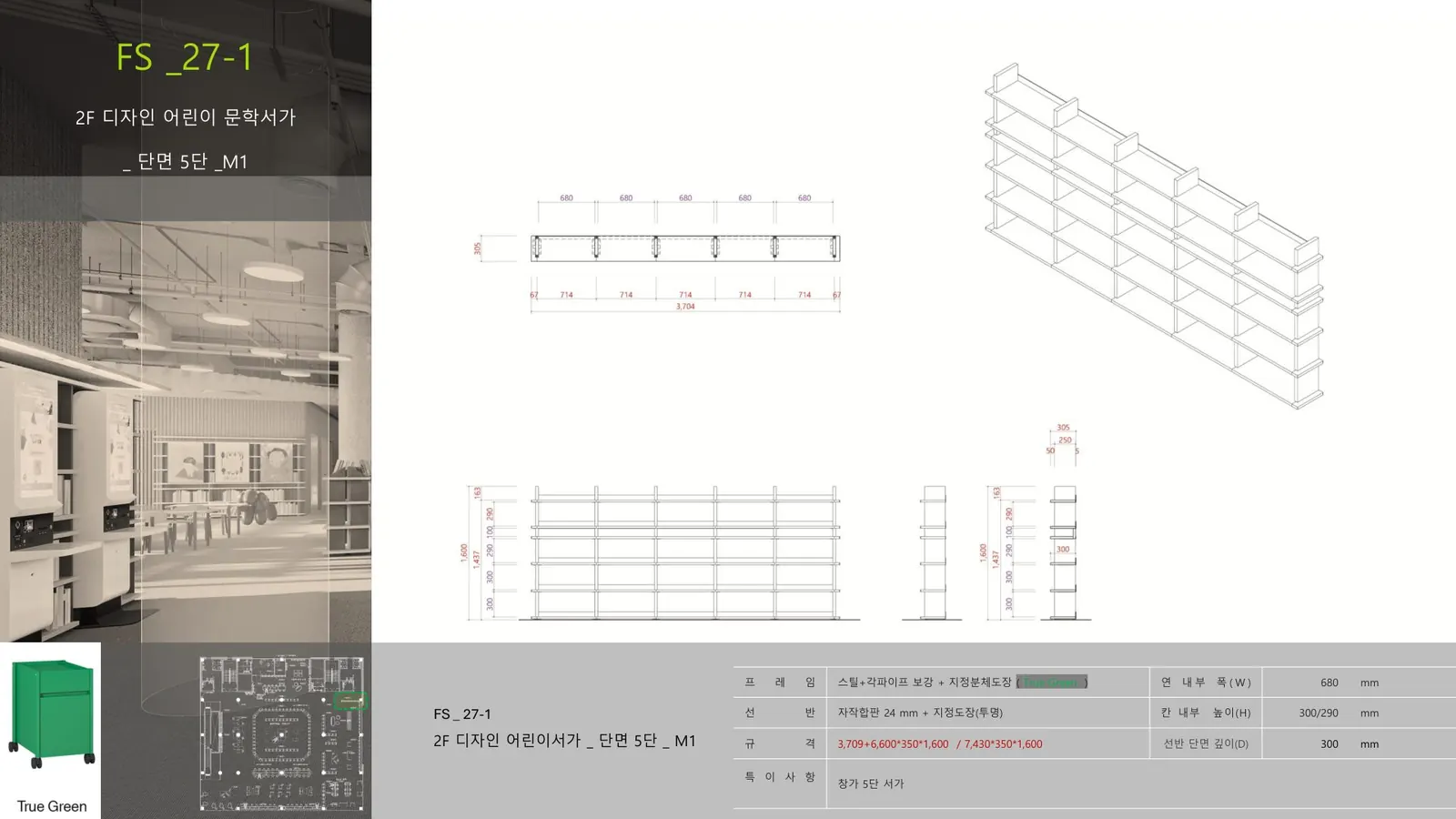

자재 프레임 _ 트루 그린 · 상세도 51쪽
자재 프레임 _ 트루 그린 · 상세도 52쪽

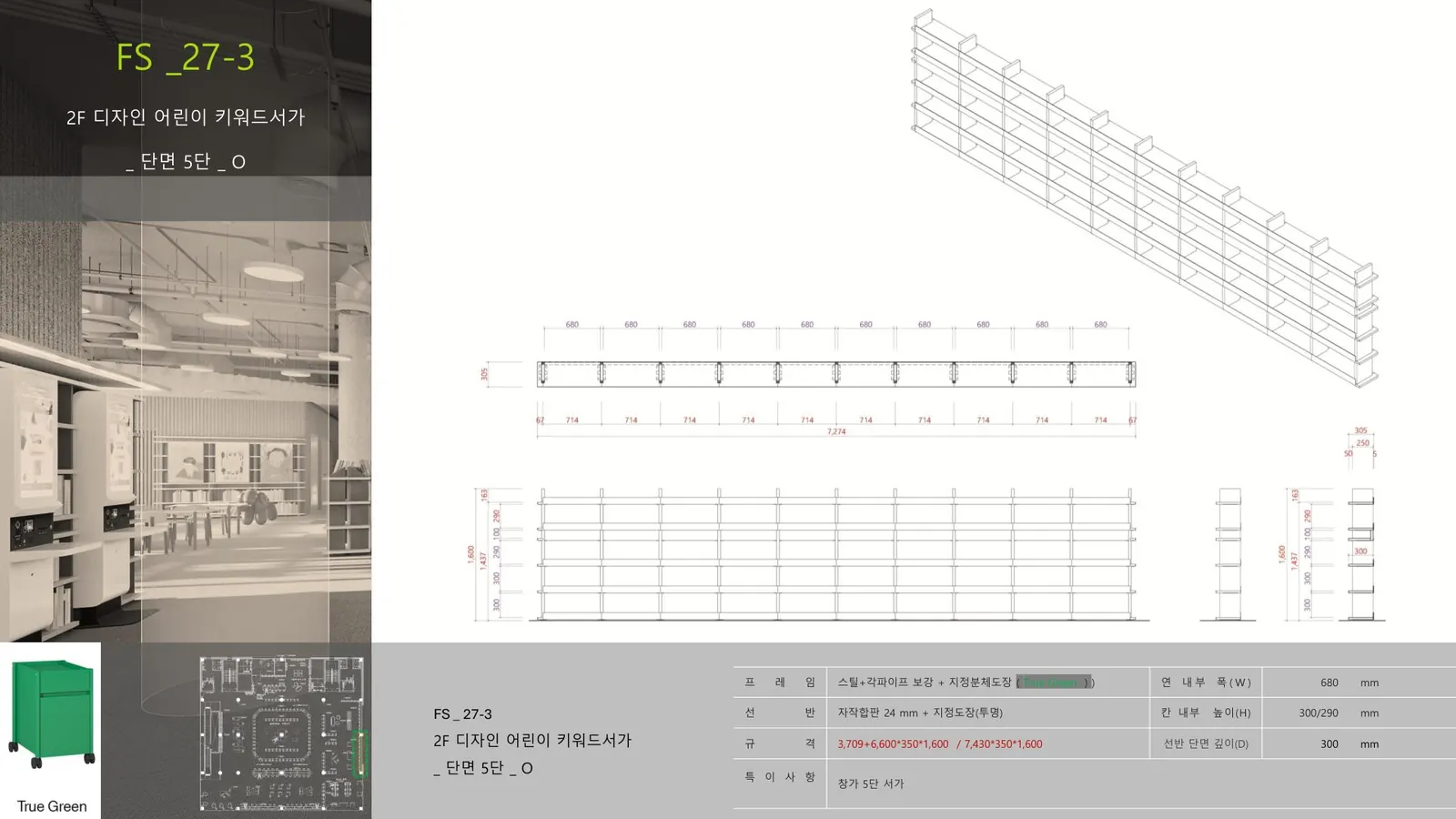

자재 프레임 _ 트루 그린 · 상세도 53쪽

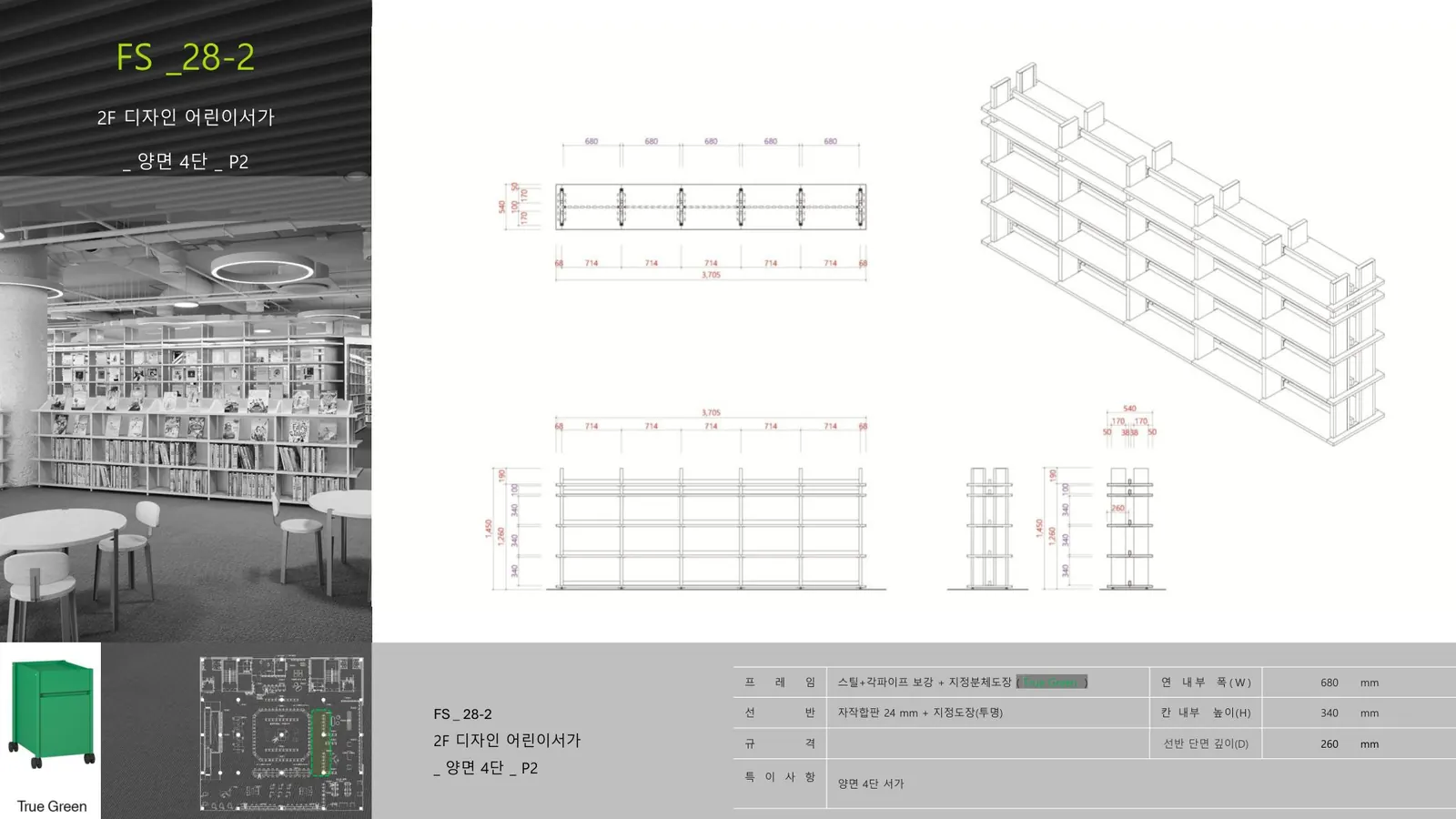

자재 프레임 _ 트루 그린 · 상세도 54쪽
자재 프레임 _ 트루 그린 · 상세도 55쪽
자재 아이스 실버_ UF-0901M · 상세도 56쪽
이름이 갈립니다 (2026-09-11) · 발주서 UJLB-451-01 는 «디자인 청소년서가 _ 단면 4단 _ Q1» 로 적었습니다. 품목표 56·57쪽은 «디자인 어린이서가» 라 여기는 품목표를 따릅니다.

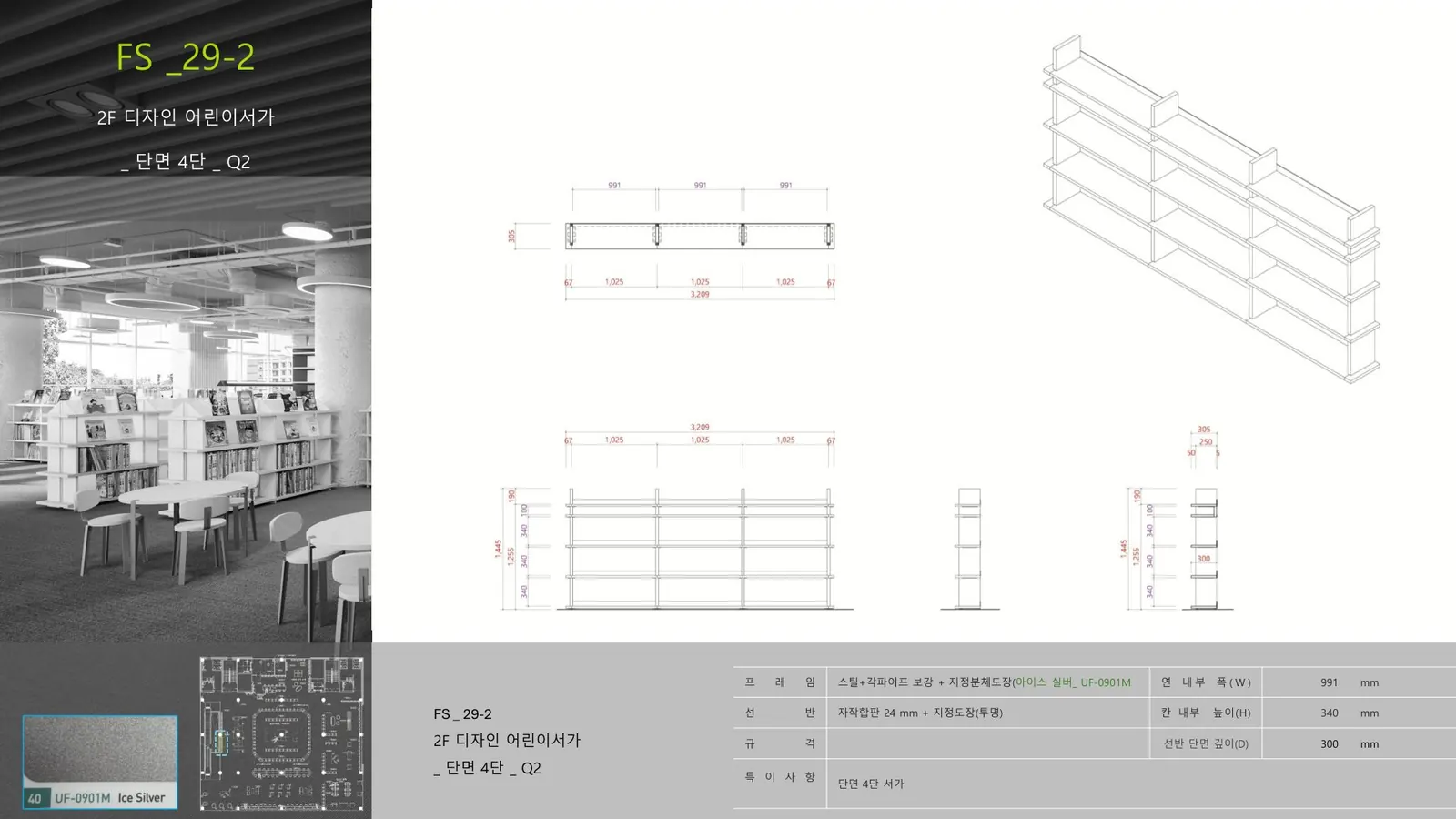

자재 아이스 실버_ UF-0901M · 상세도 57쪽
이름이 갈립니다 (2026-09-11) · 발주서 UJLB-451-01 는 «디자인 청소년서가 _ 단면 4단 _ Q1» 로 적었습니다. 품목표 56·57쪽은 «디자인 어린이서가» 라 여기는 품목표를 따릅니다.

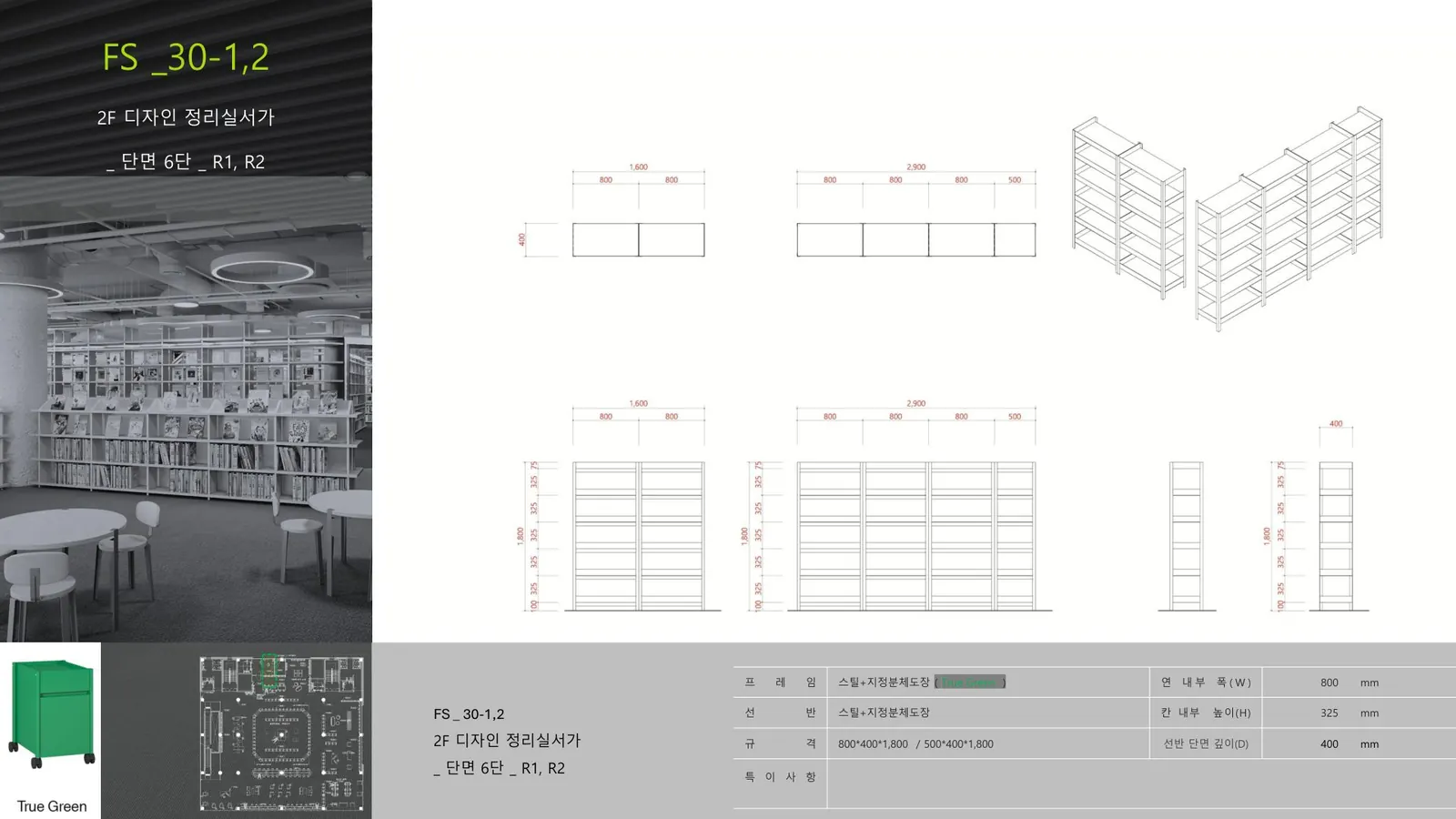

자재 프레임 _ 트루 그린 · 상세도 58쪽
규격 갱신 2026-09-14 · 수주표(UJLB-130-01-DP-01-00A)는 800*400*1,880 · 5 SET. 품목표 58쪽은 1,800 이고 FS_30-1,2 를 한 장에 묶어 적었습니다. 층도 갈립니다 — 품목표 2F ↔ 수주표 3F.
품번 UJLB-130-01-DP-02-00A · 자재 트루그린 EK11QK · 상세도 58쪽(FS_30-1 과 한 장) · 2026-09-14 수주표를 근거로 새로 만든 줄입니다 — 품목표는 FS_30-1,2 를 한 줄로 묶어 놓아 명단에 30-2 가 없었습니다.
자재 아이스 실버_ UF-0901M · 상세도 59쪽

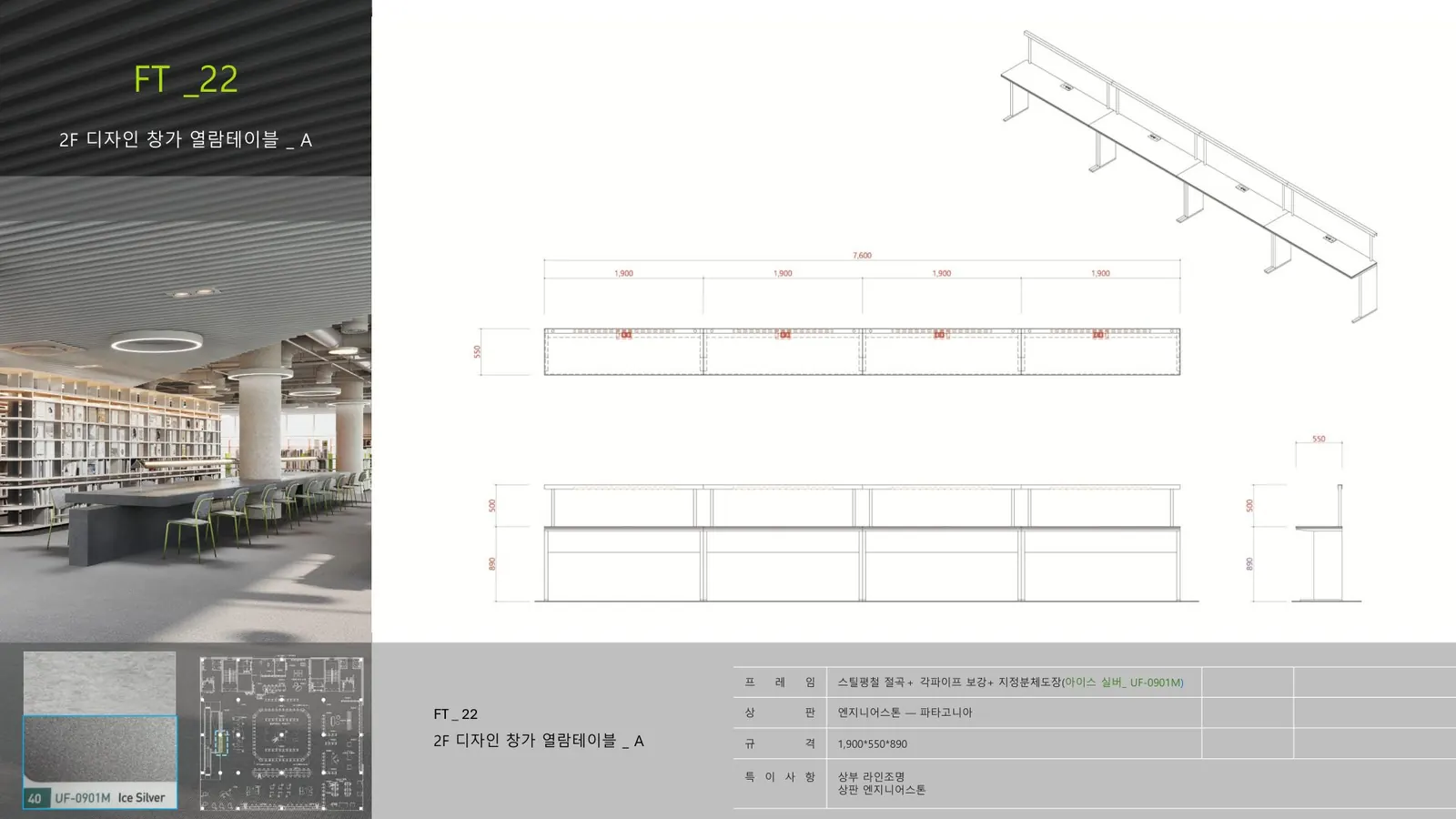

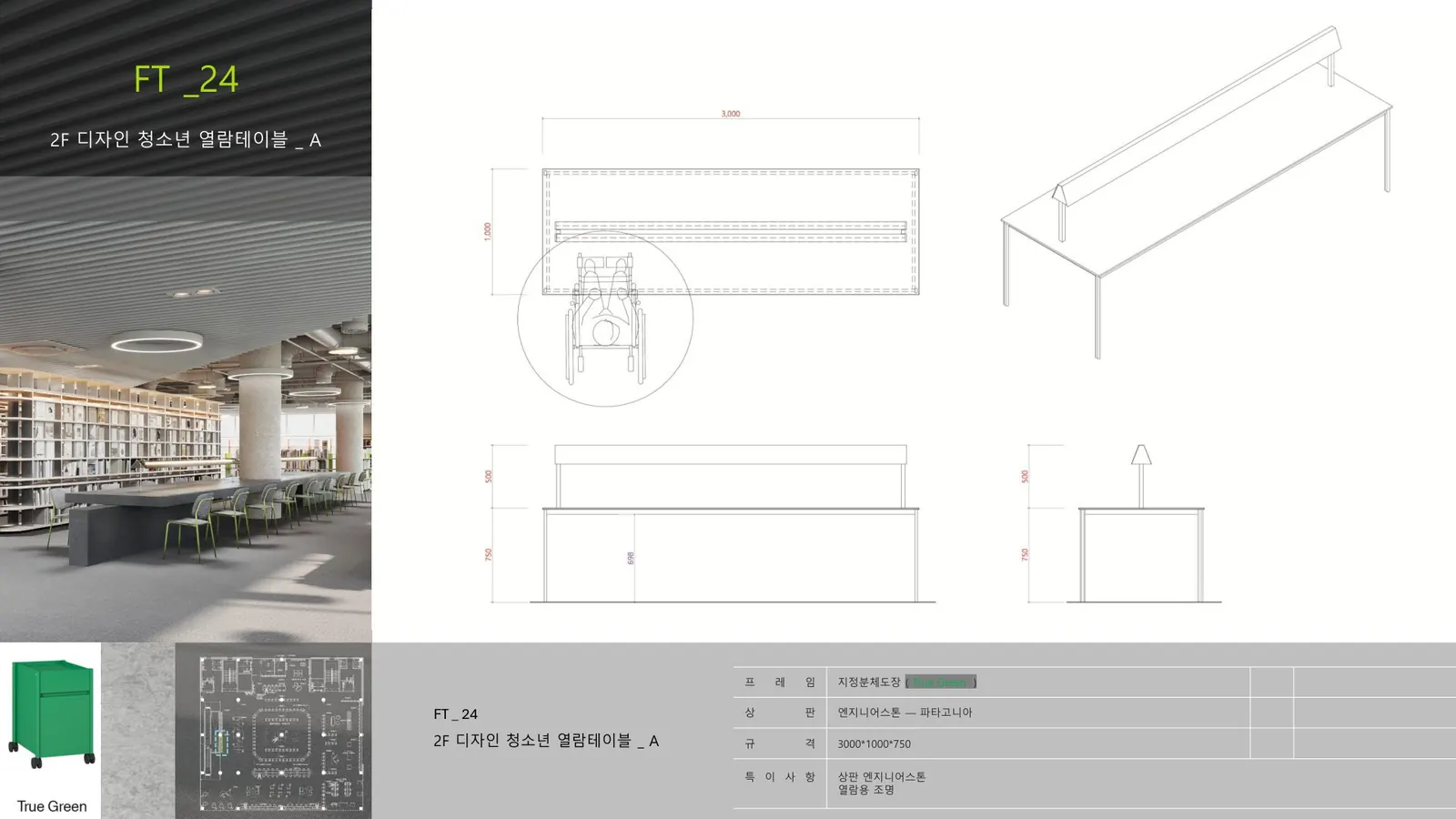

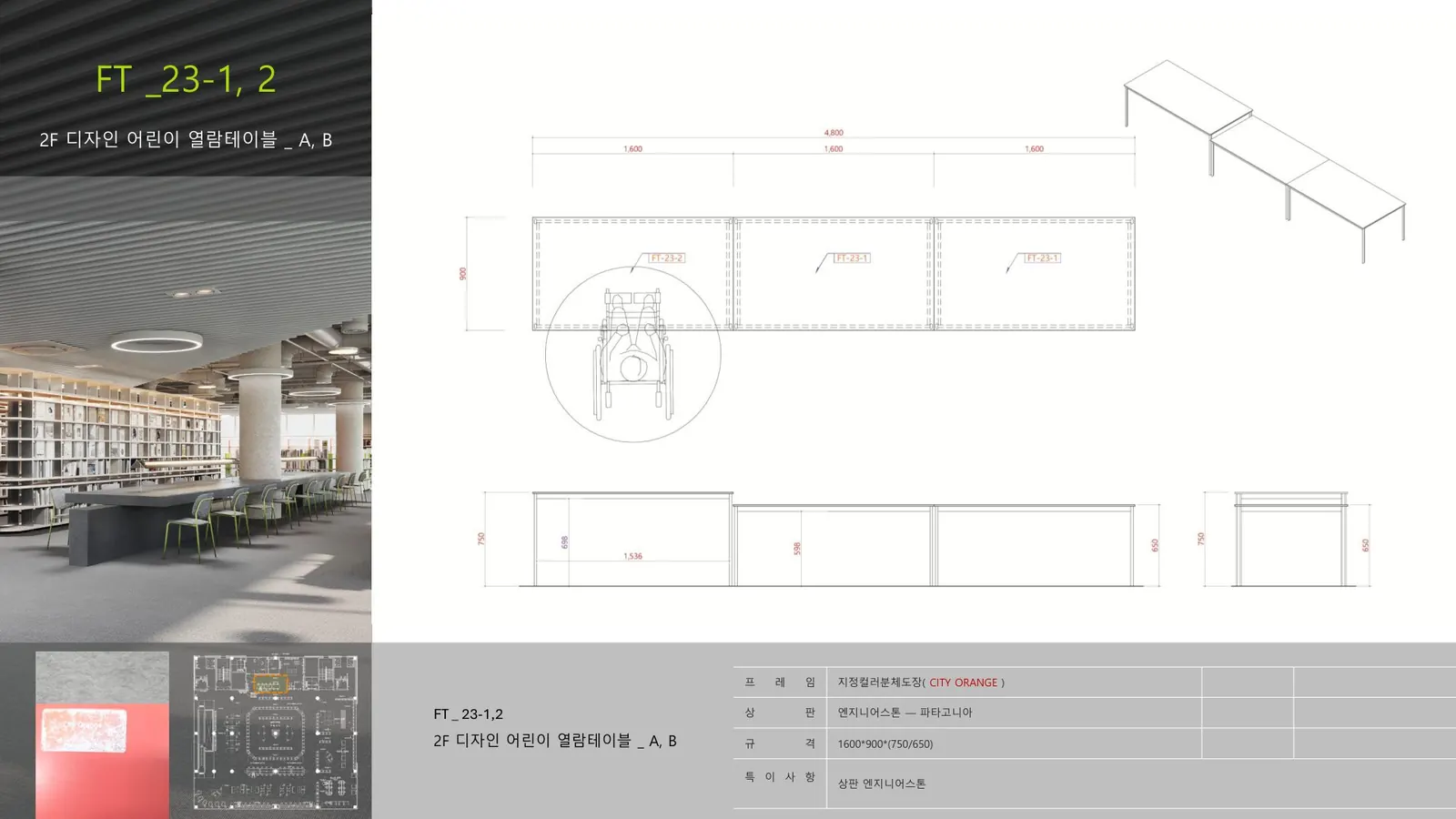

상세도 60 61 62쪽 · 63 · 64쪽은 FT_25 · FT_26 것이라 2026-09-11 그 줄로 옮겼습니다
품번 UJLB-410-01-TB-01-00A · 도장 EX6100-MC501(실버) · 품목표 63쪽에 상세도가 있습니다 — 그 쪽이 FT 22 줄에 잘못 붙어 있어 못 찾았던 것입니다. 도장이 갈립니다 — 품목표 63쪽은 MK050K_Neon Green, 수주표는 EX6100-MC501 실버. 배치도엔 라벨이 있고 명단에만 빠져 있던 줄 · 2026-09-11 수주표(SO2026090000013)에서 더했습니다 — 상세도 쪽은 아직 없습니다.
품번 UJLB-410-02-TB-01-00B · 도장 EX6100-MC501(실버) · 품목표 64쪽에 상세도가 있습니다 — 그 쪽이 FT 22 줄에 잘못 붙어 있어 못 찾았던 것입니다. 형태가 갈립니다 — 품목표 64쪽은 지름 400*500(원형) + 상판 엔지니어스톤, 수주표는 400*400*500(사각). 배치도엔 라벨이 있고 명단에만 빠져 있던 줄 · 2026-09-11 수주표(SO2026090000013)에서 더했습니다 — 상세도 쪽은 아직 없습니다.
자재 아이스 실버_ UF-0901M · 상세도 65쪽
규격 갱신 2026-09-11 · 수주·작업지시 현황표 기준. 260818 배치도는 3 set 이었습니다 — 수주표에선 FT_10(1) + FT_27(2) 로 갈립니다.
품번 UJLB-460-01-PN-01-00 · 260818 배치도엔 없던 줄 — 플로우 발주(2026-09-11 진행)를 근거로 더했습니다. 규격 · 수량 · 층 · 상세도는 아직 자료가 없습니다. 배치도의 «FW 04 원형기둥 전시패널» 과 같은 것인지도 확인이 필요합니다.

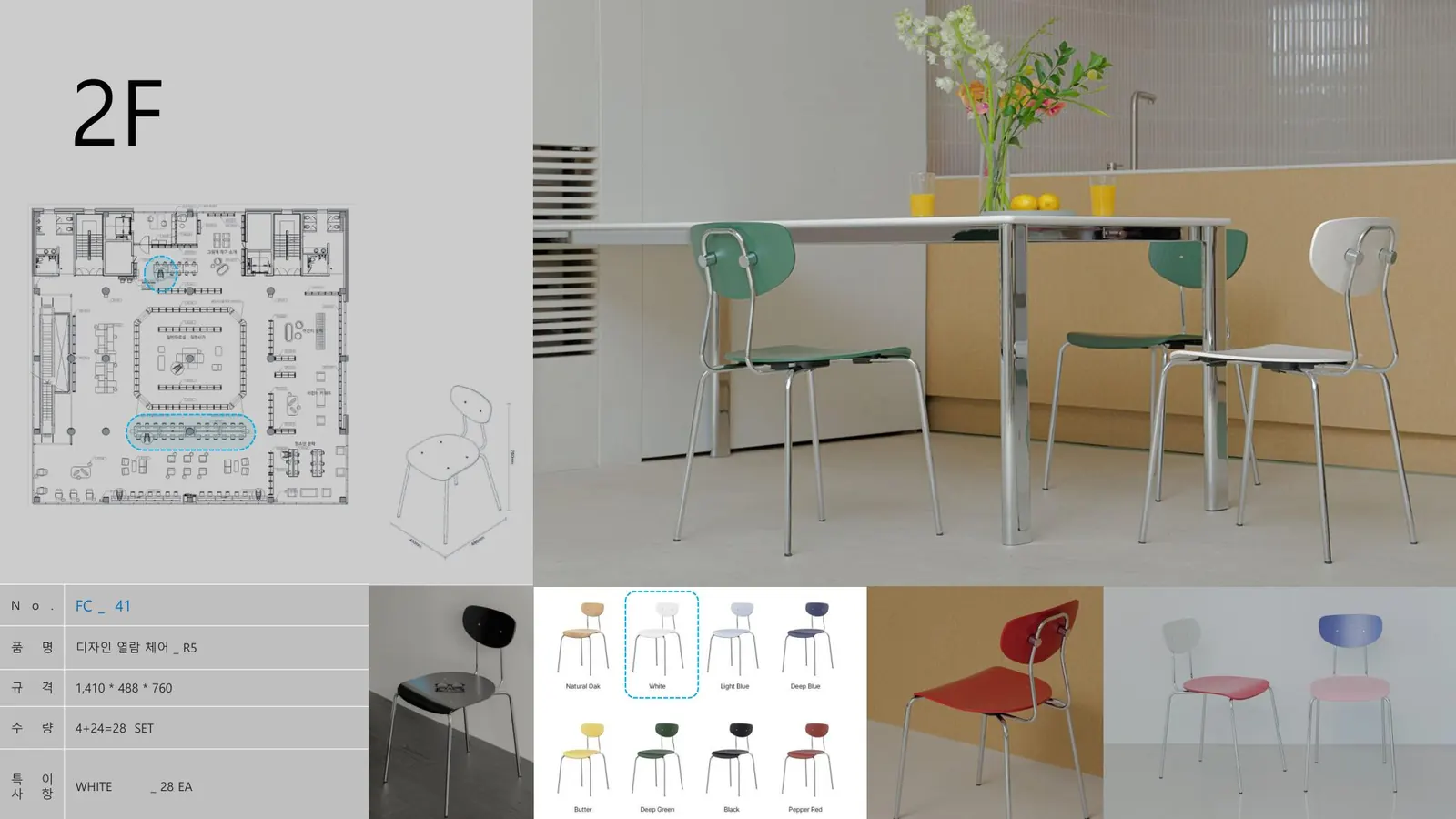

자재 레어로우_알터 체어 등받이/좌판 _ 화이트 · 상세도 67쪽
자재 레어로우_알터 체어 등받이/좌판 _ 그린 · 상세도 68쪽

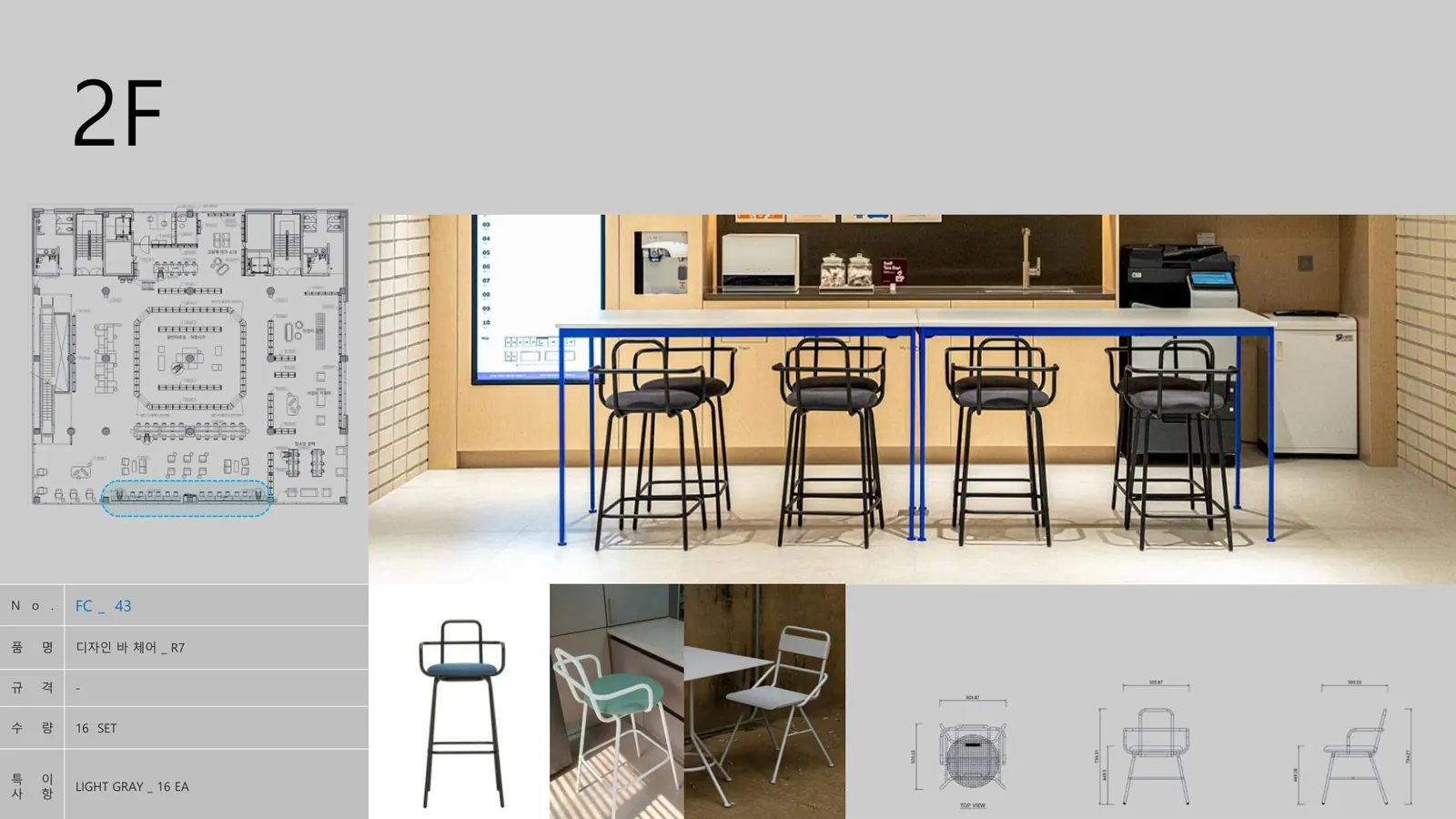

자재 레어로우_리버 바체어 프레임_ 시티오렌지/ 좌판_라이트그레이 · 상세도 69쪽

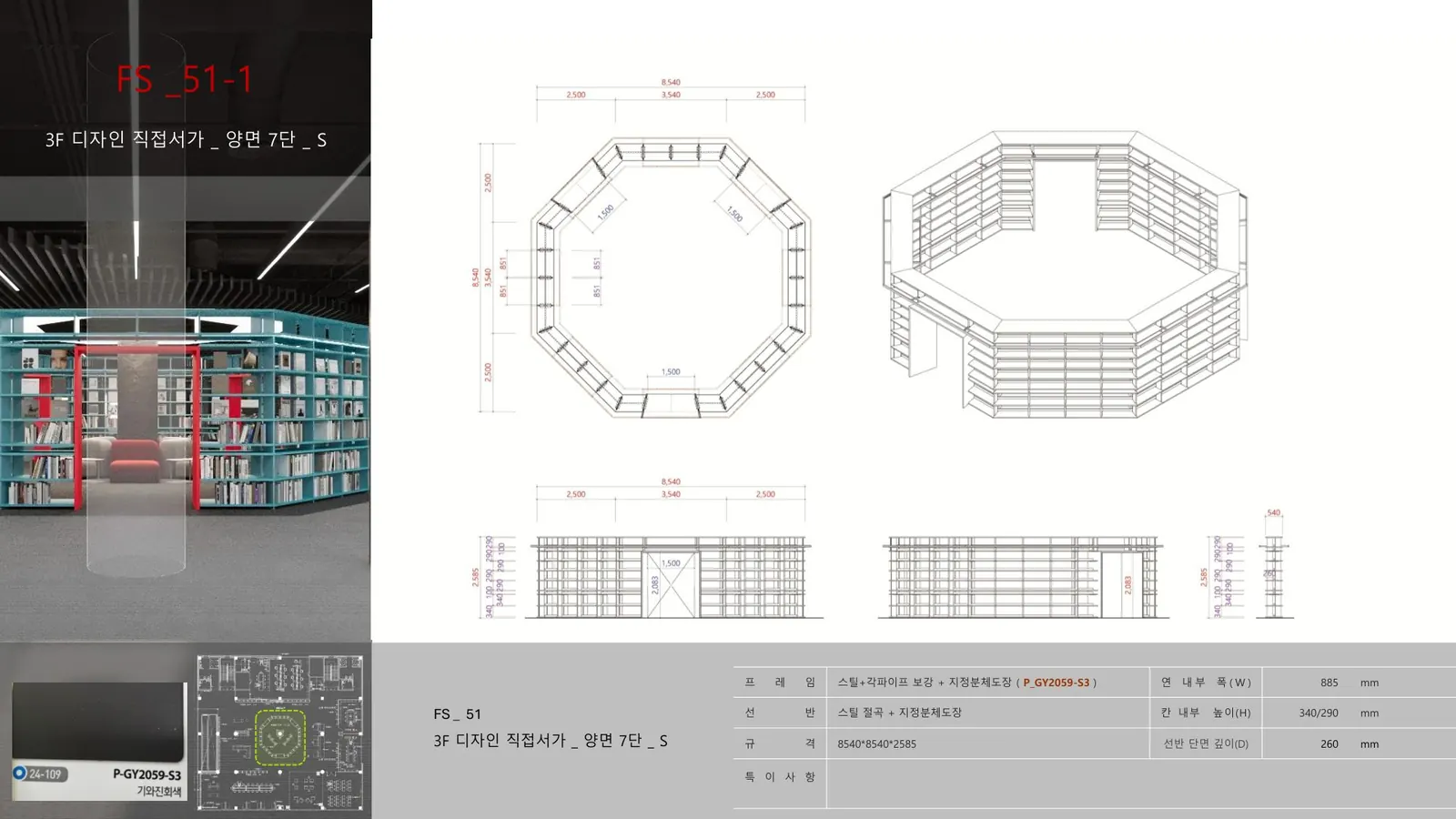

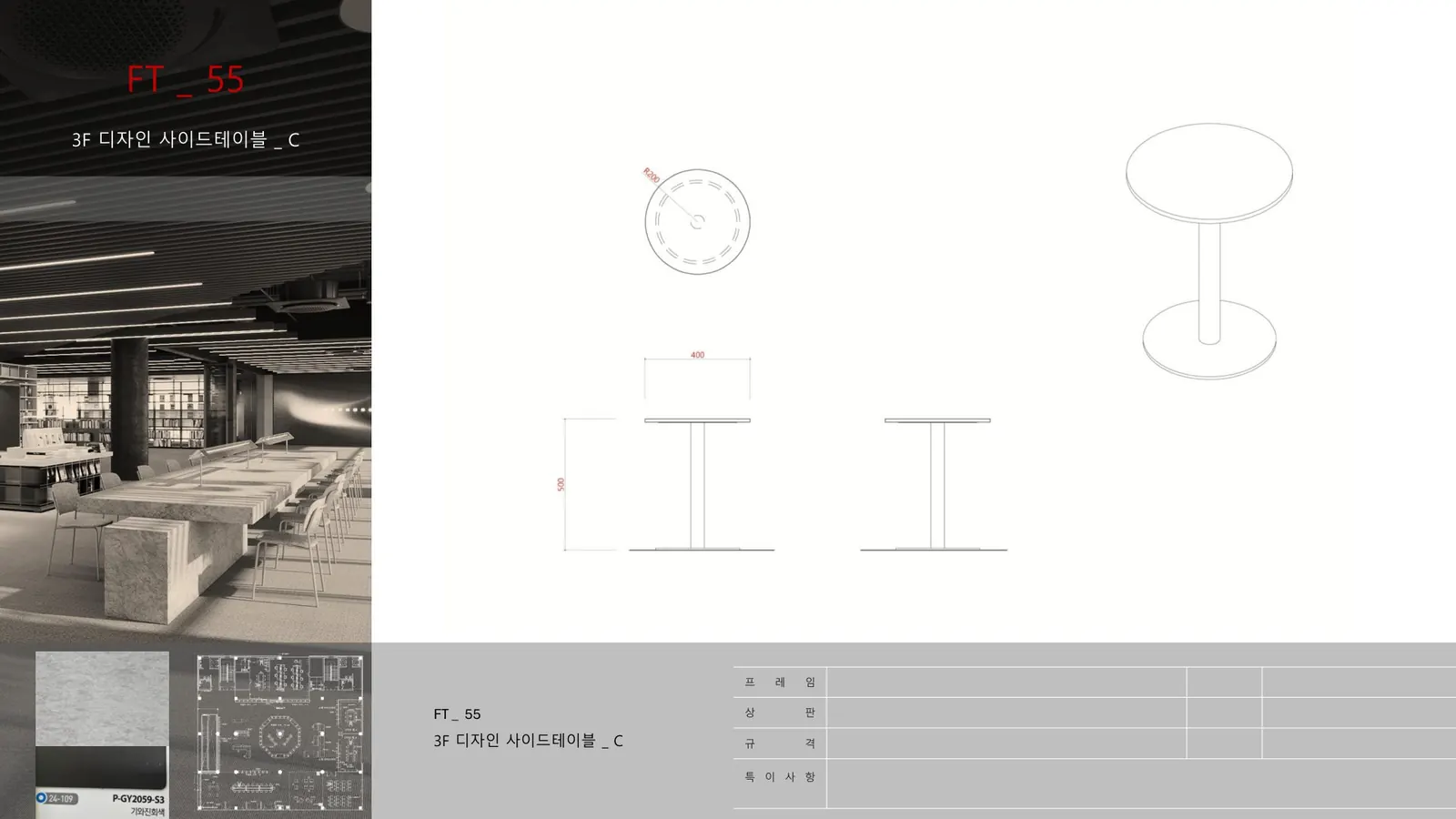

자재 P_GY2059-S3 · 상세도 72쪽

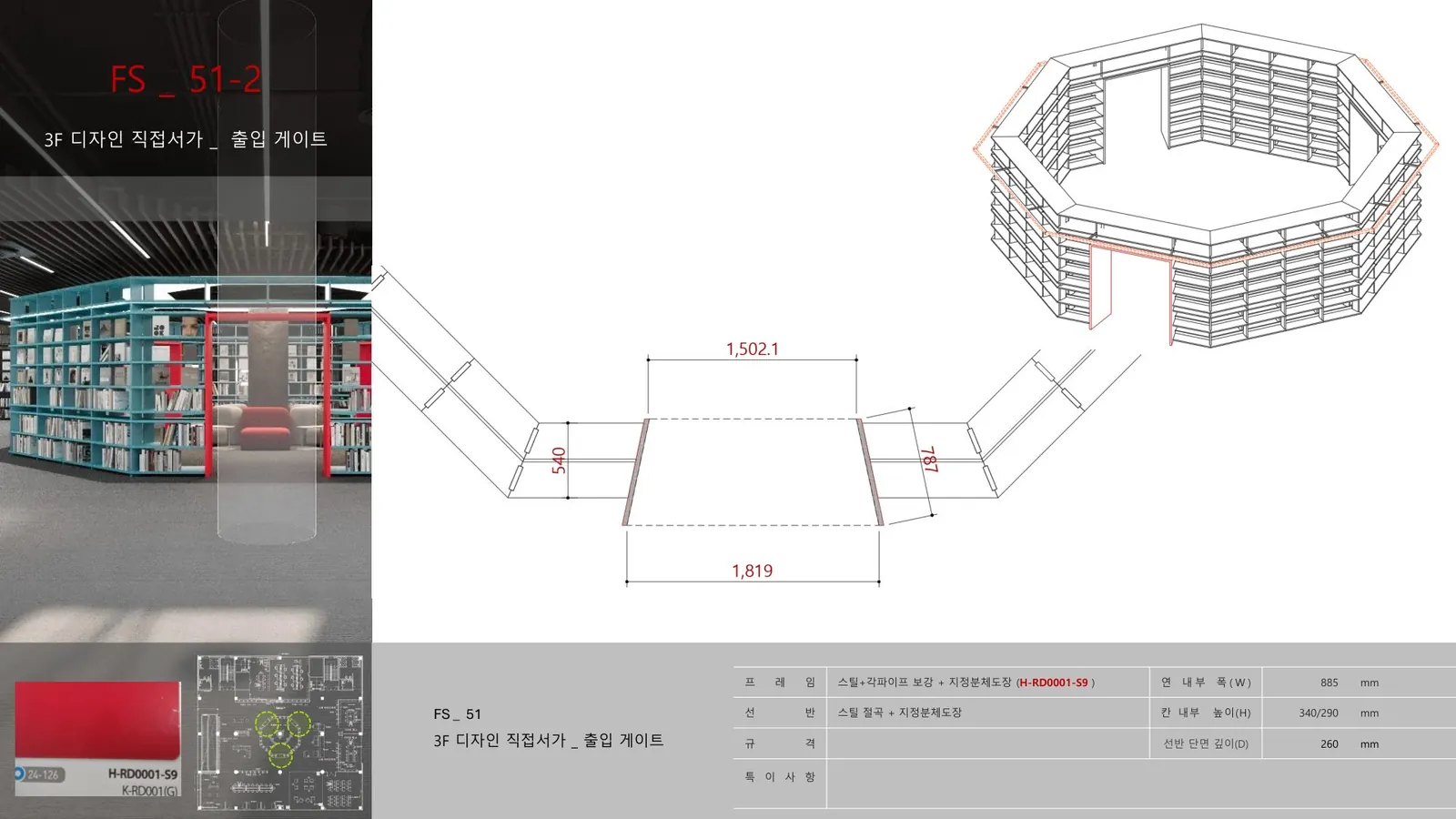

자재 H-RD0001-S9 · 상세도 73쪽
자재 P_GY2059-S3 · 상세도 74쪽

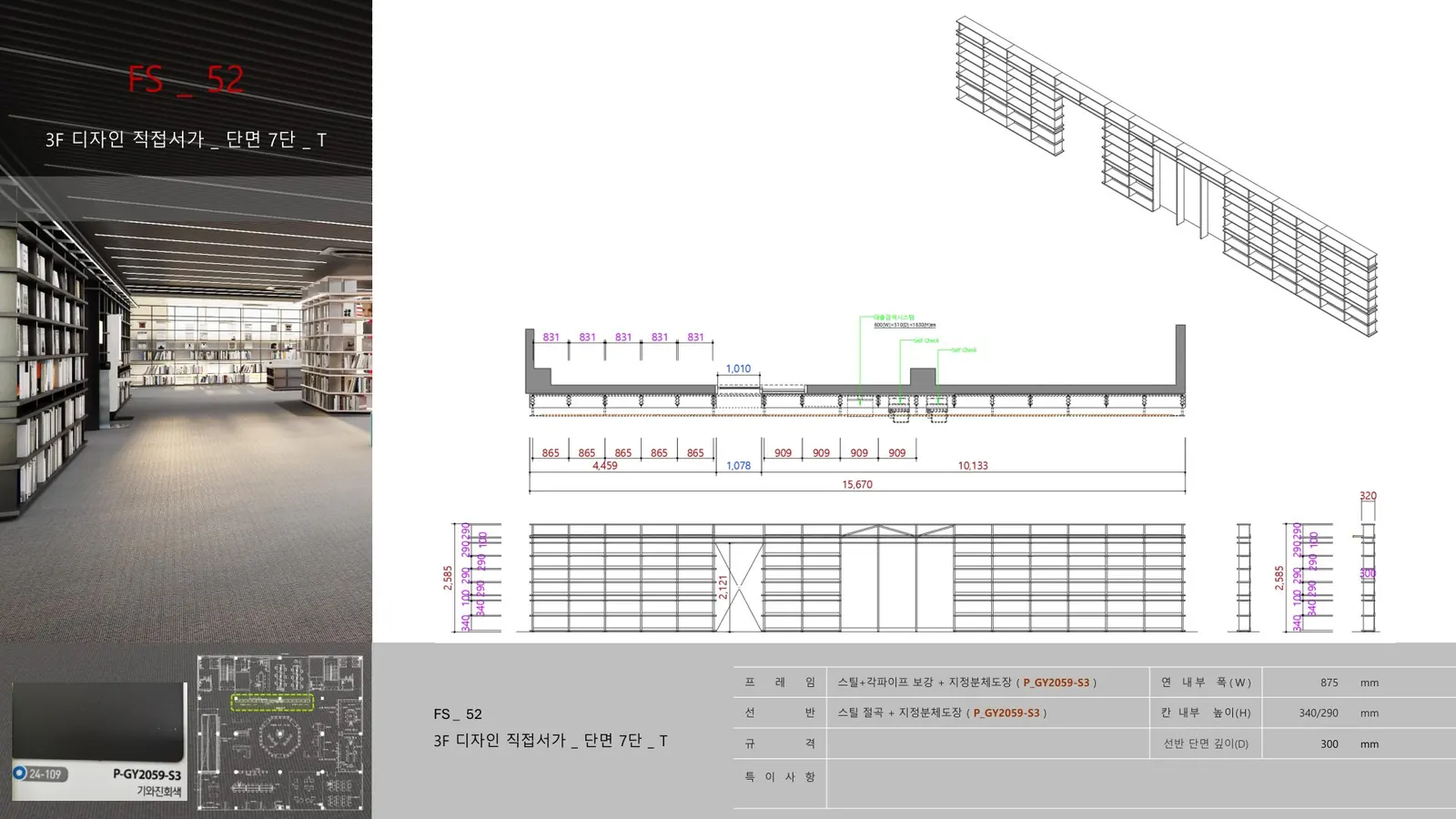

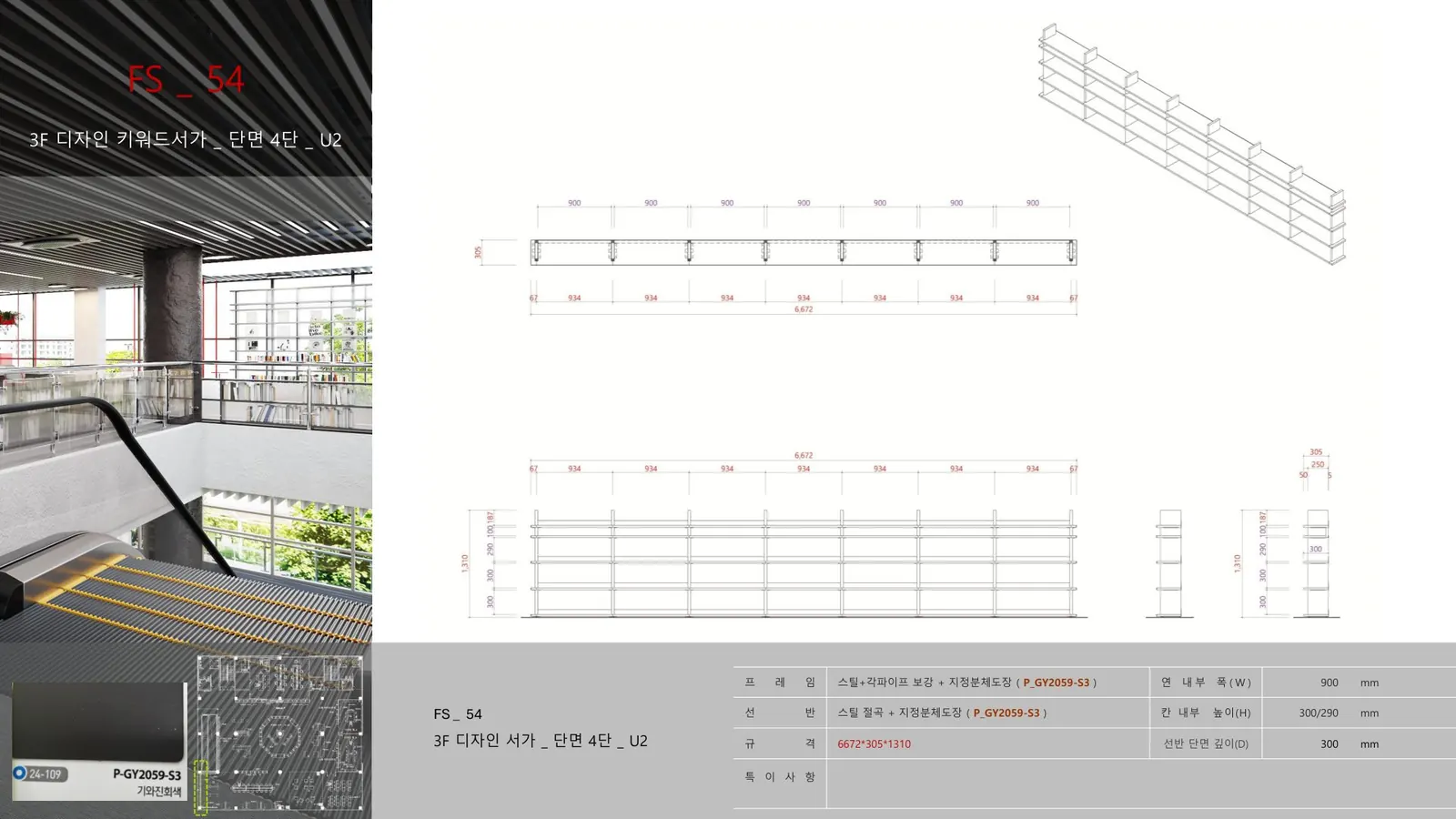

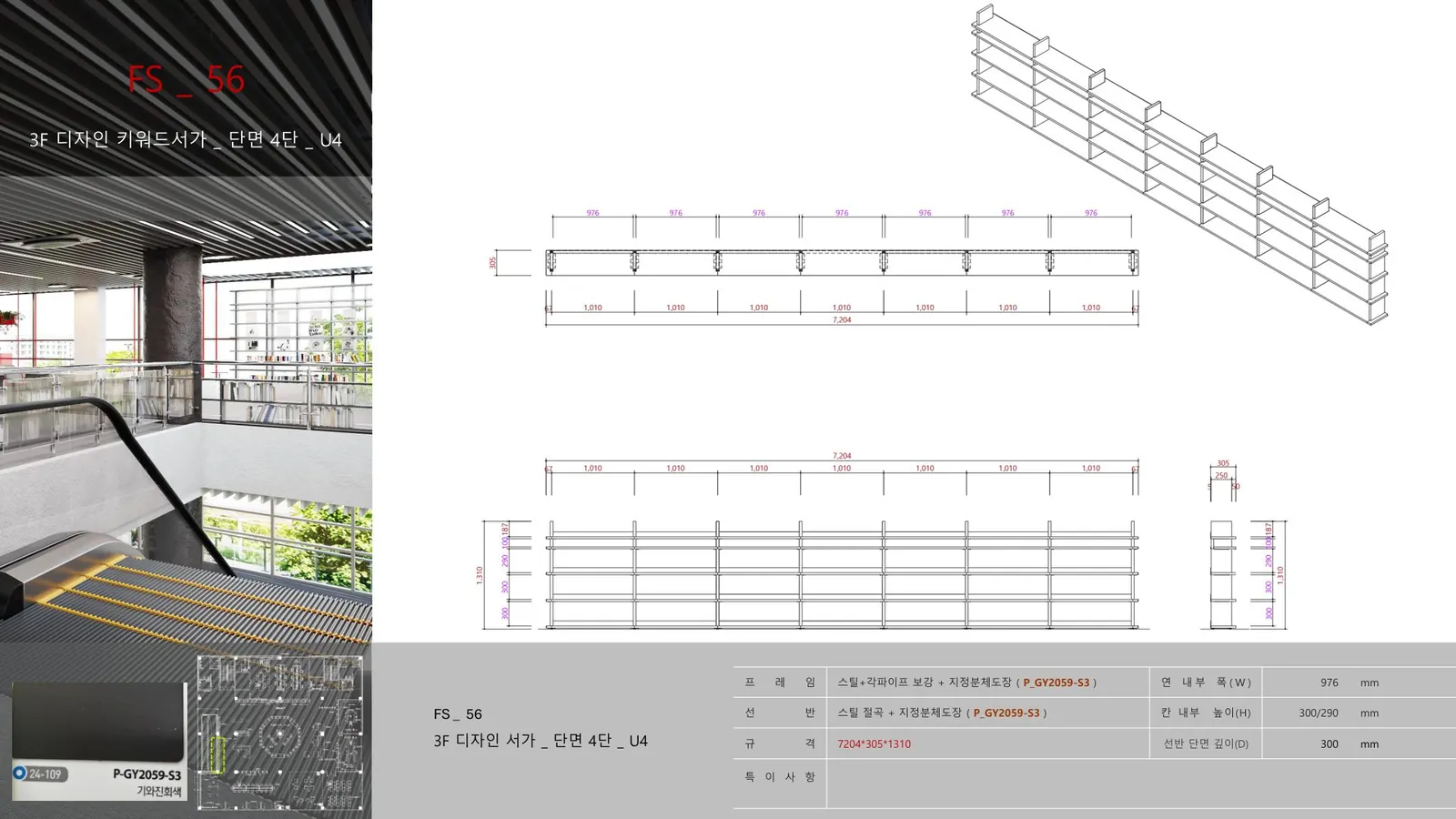

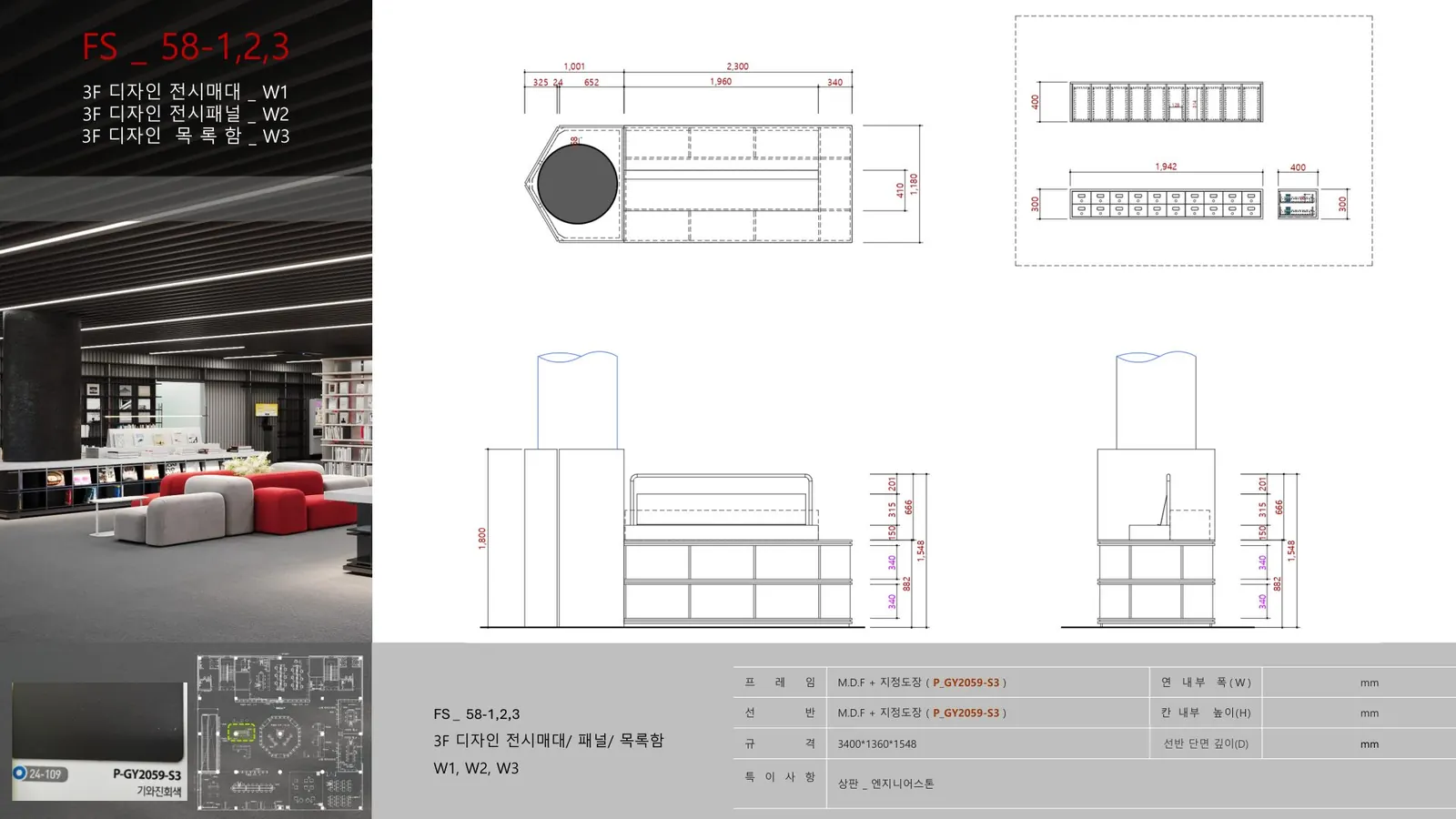

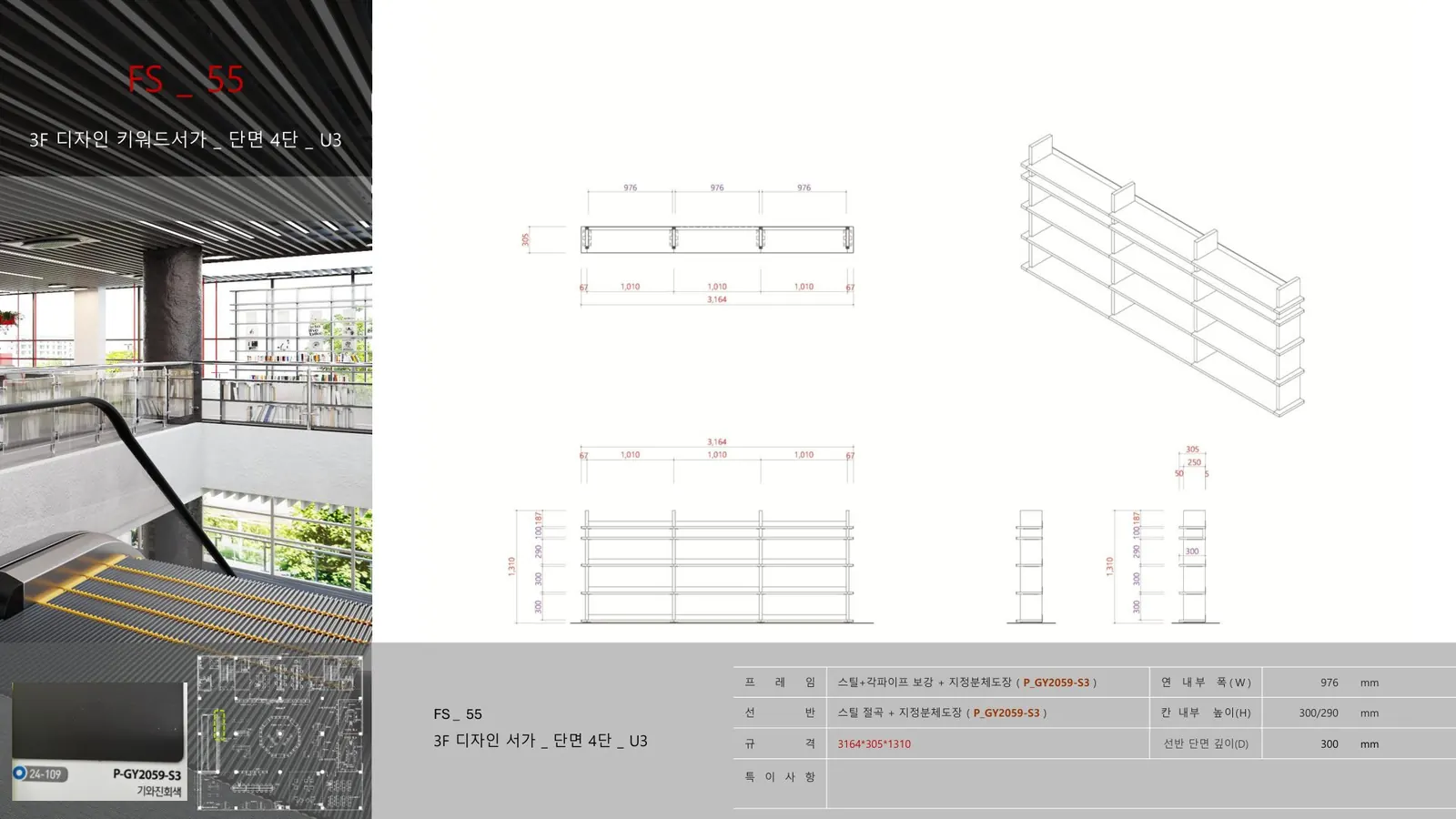

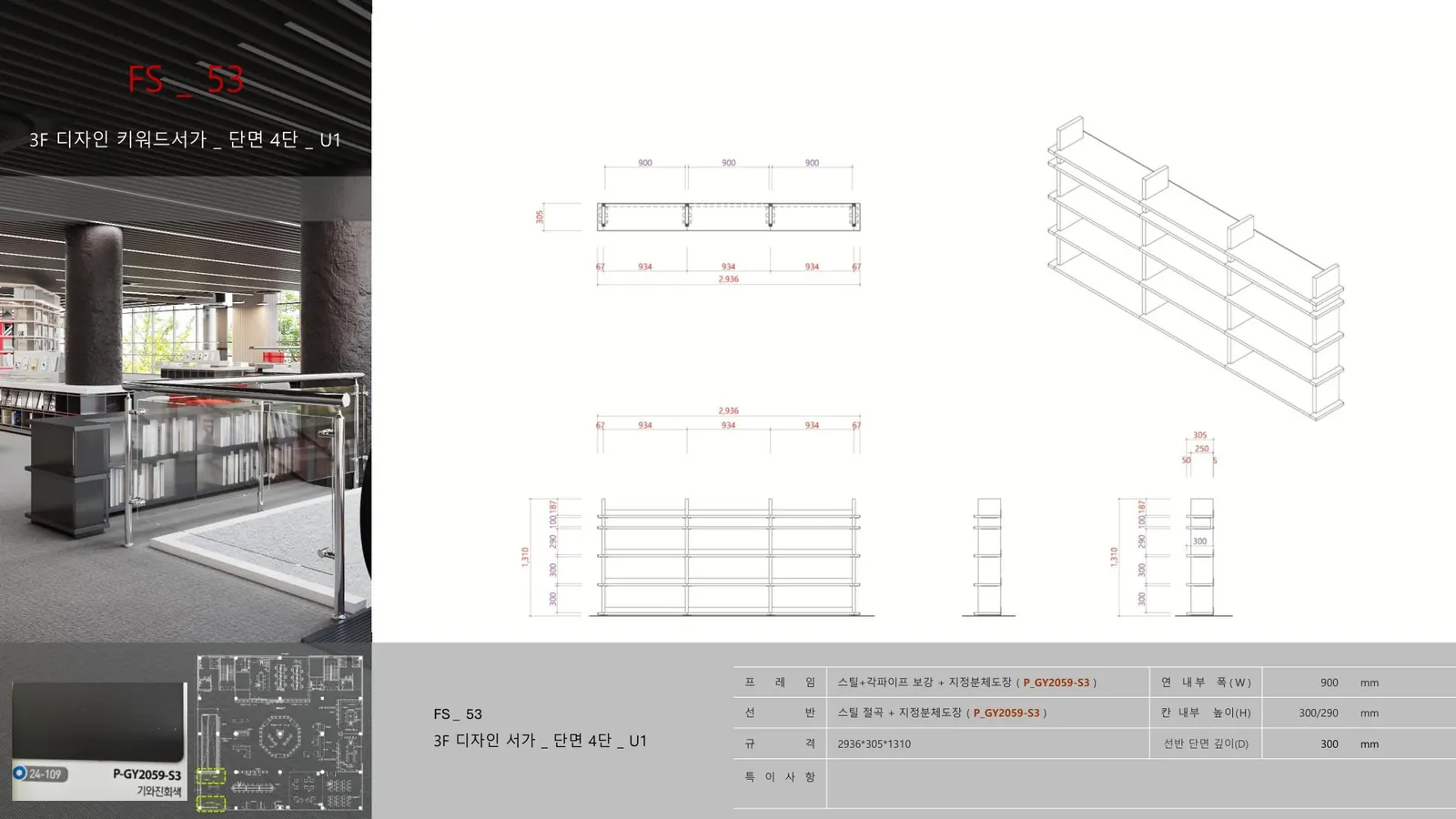

자재 P_GY2059-S3 · 상세도 75 76 77 78쪽 · 코드가 안 적힌 뒤 쪽이 함께 들어 있을 수 있습니다

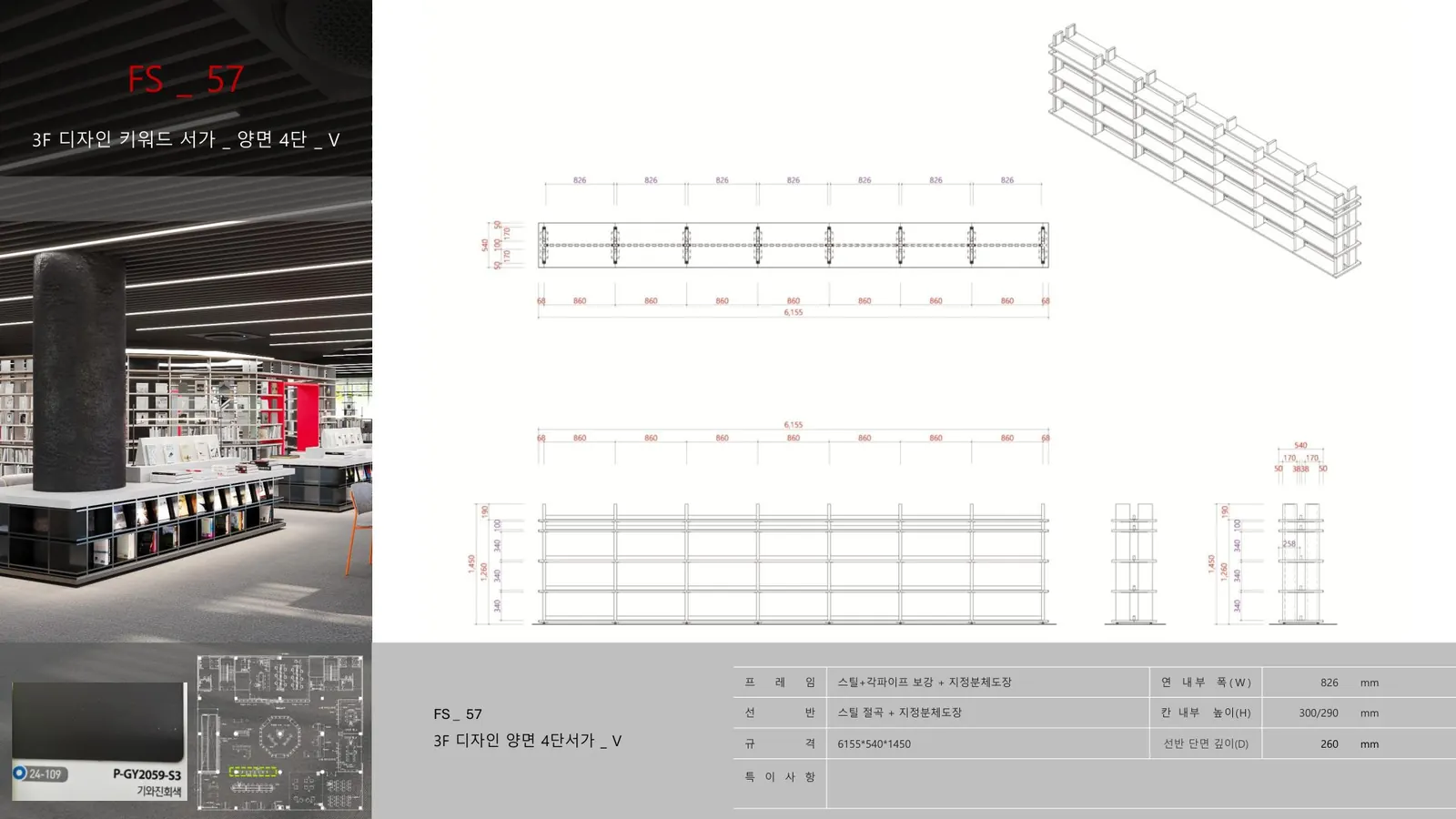

자재 P_GY2059-S3 · 상세도 79쪽
자재 P_GY2059-S3 · 상세도 80쪽

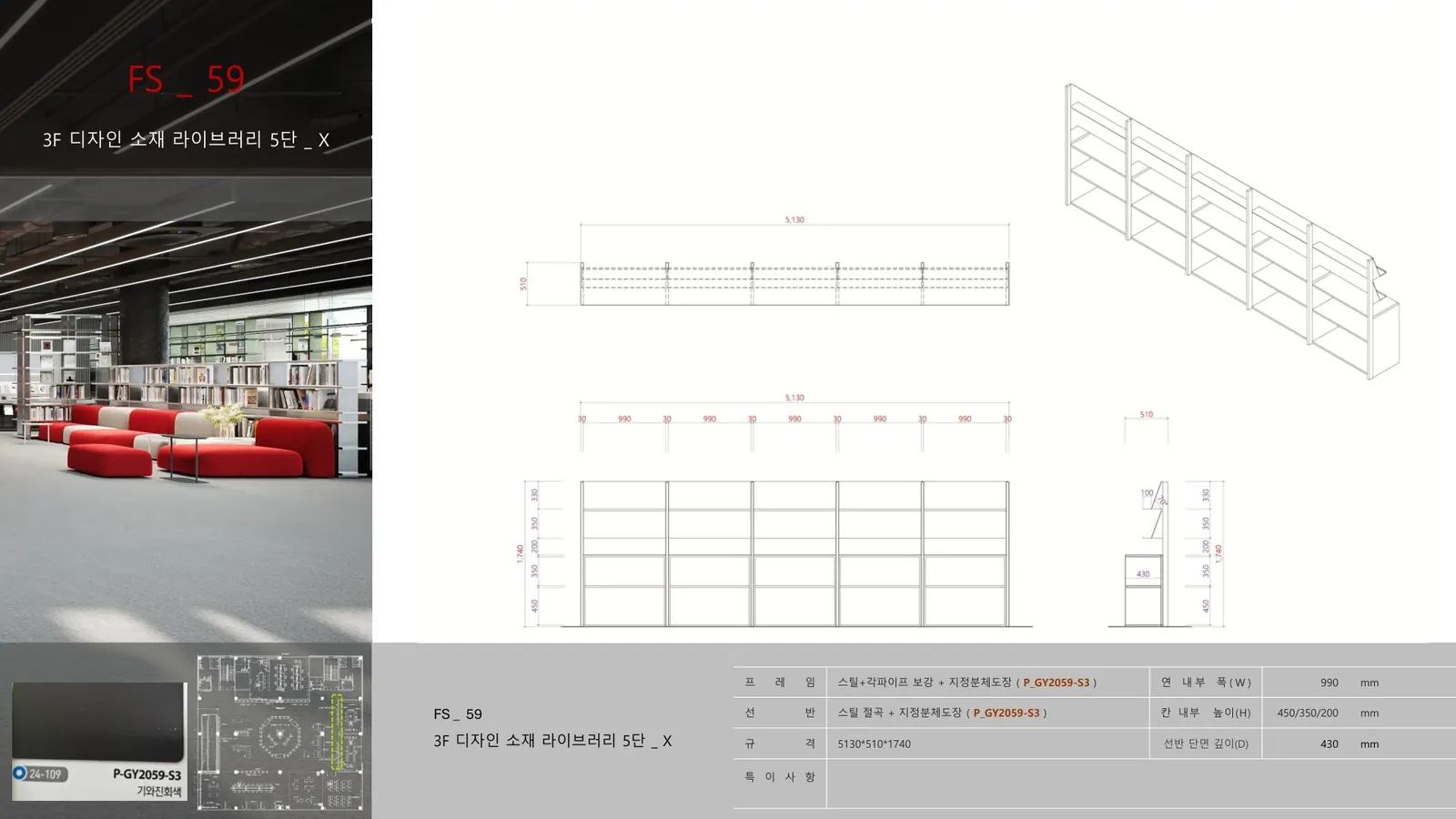

자재 P_GY2059-S3 · 상세도 81쪽

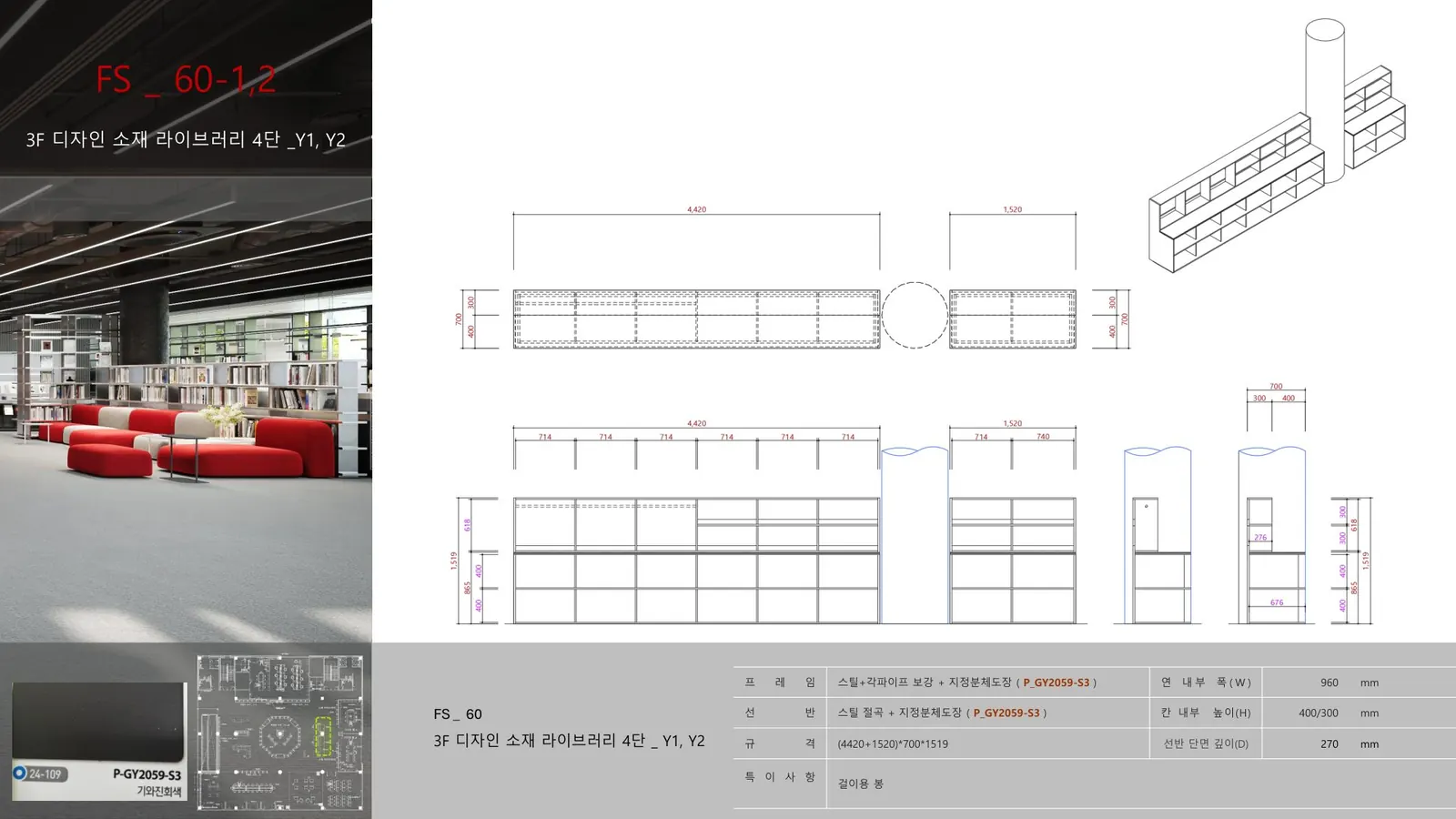

자재 P_GY2059-S3 · 상세도 82쪽

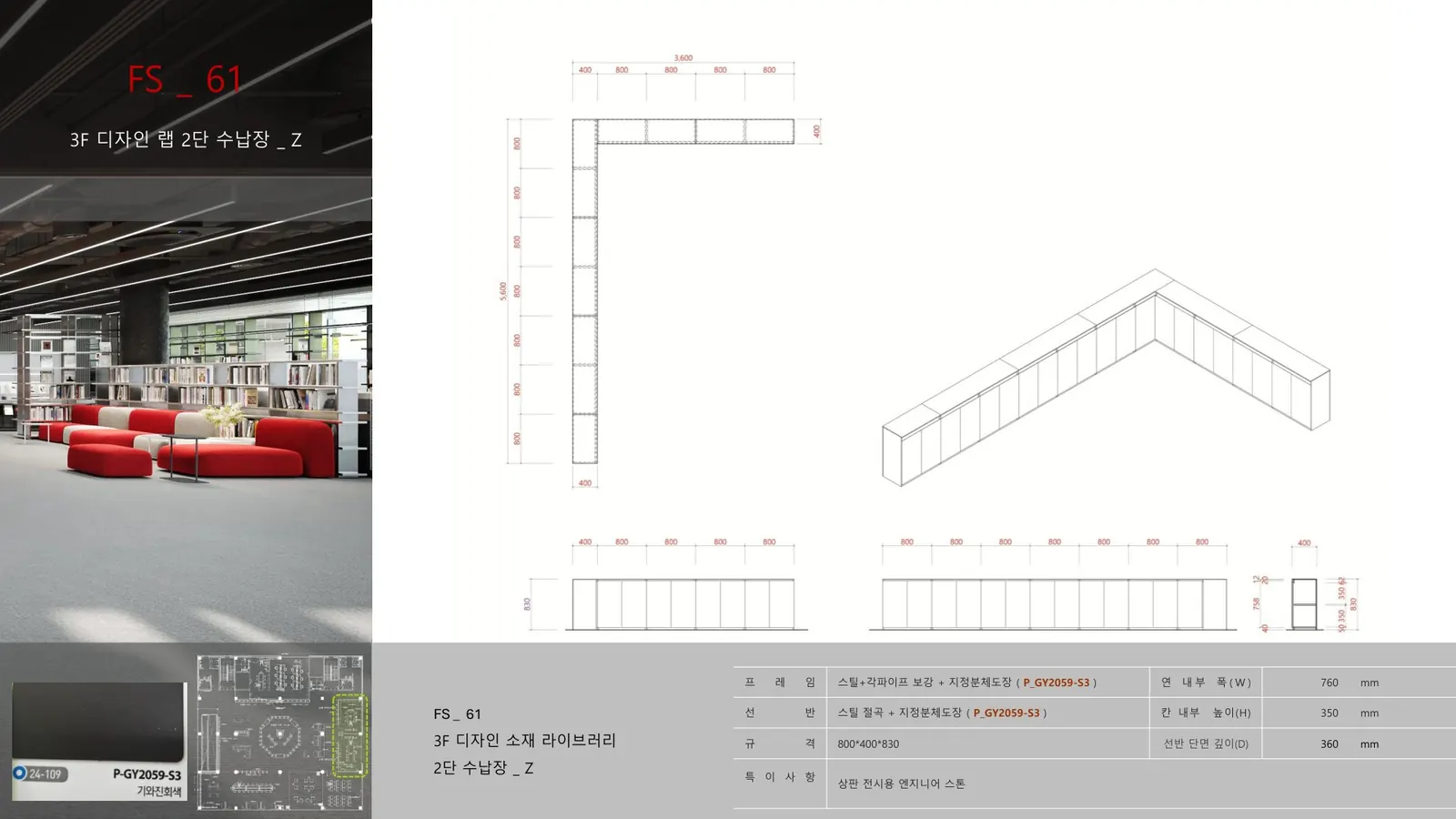

자재 P_GY2059-S3 · 상세도 83쪽

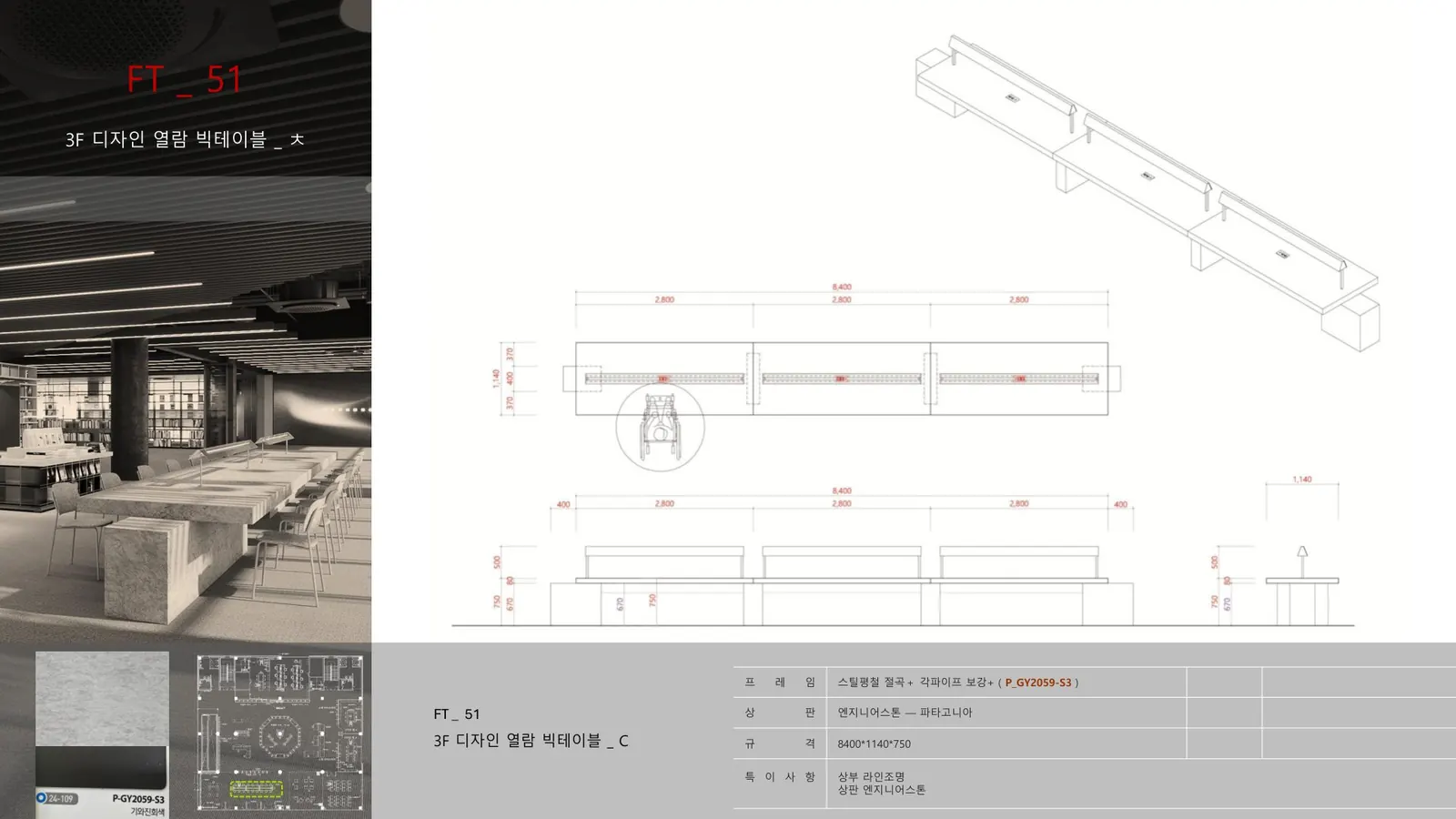

자재 P_GY2059-S3 · 상세도 84쪽

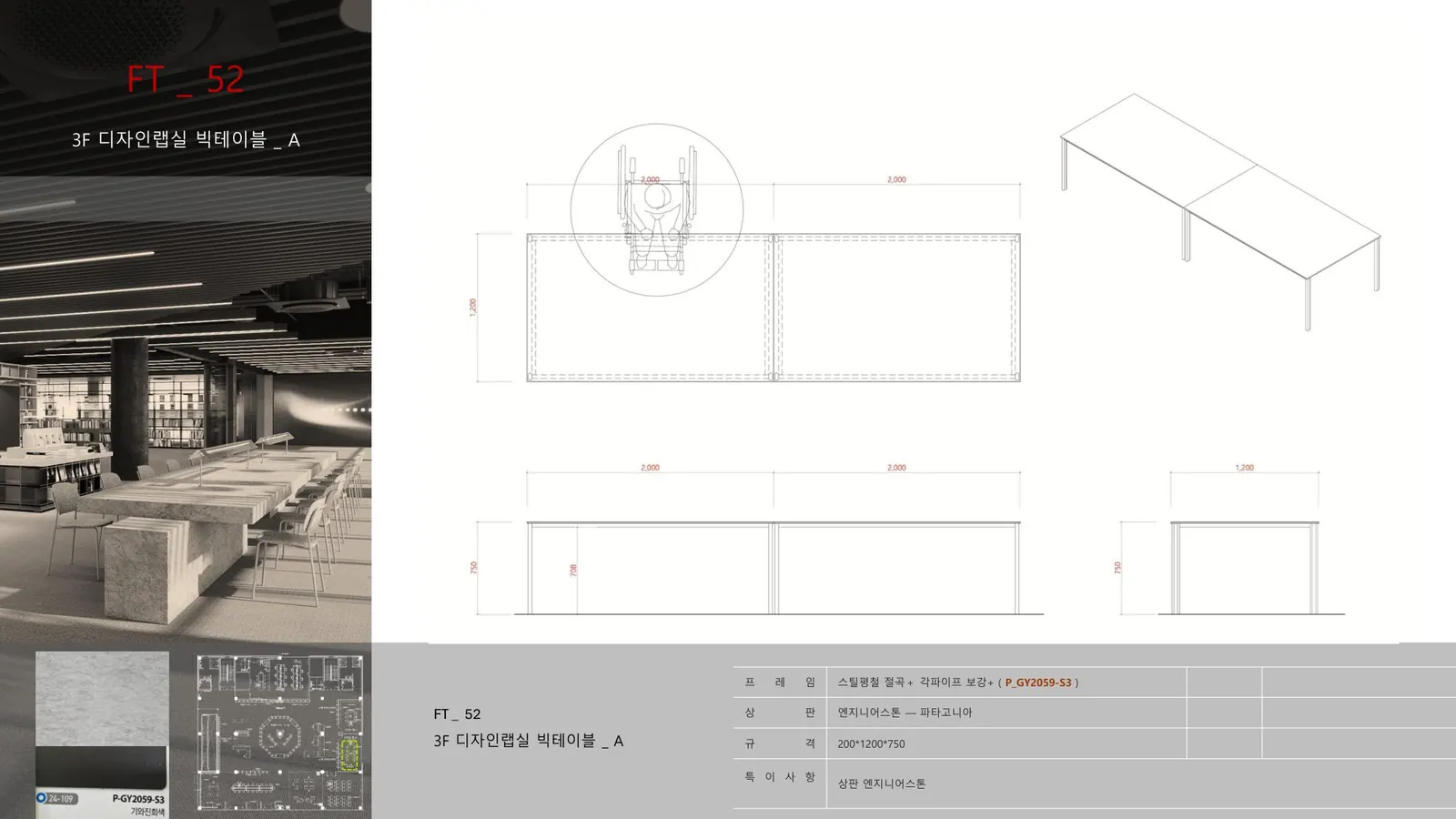

자재 P_GY2059-S3 · 상세도 85쪽

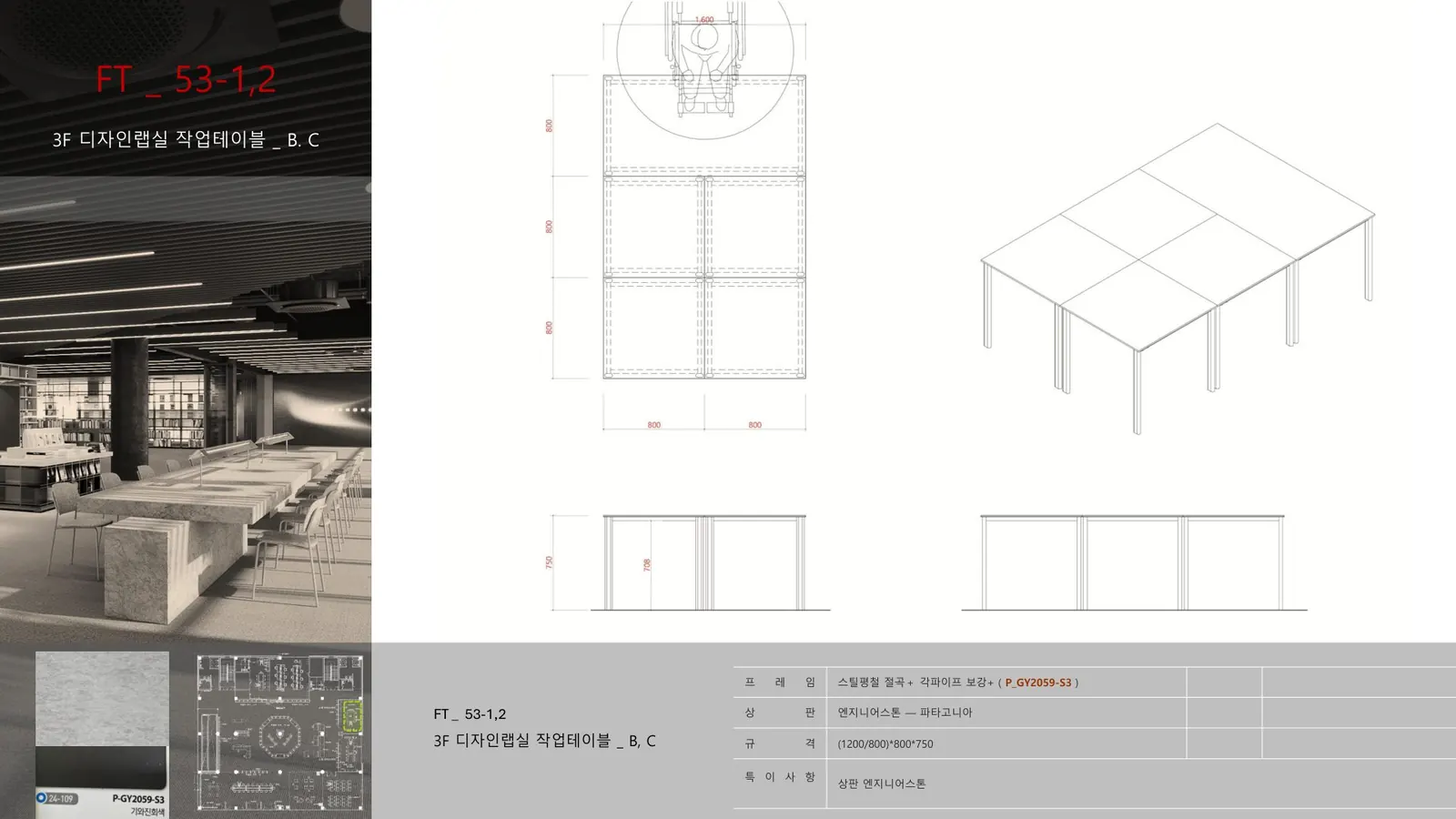

자재 P_GY2059-S3 · 상세도 86쪽

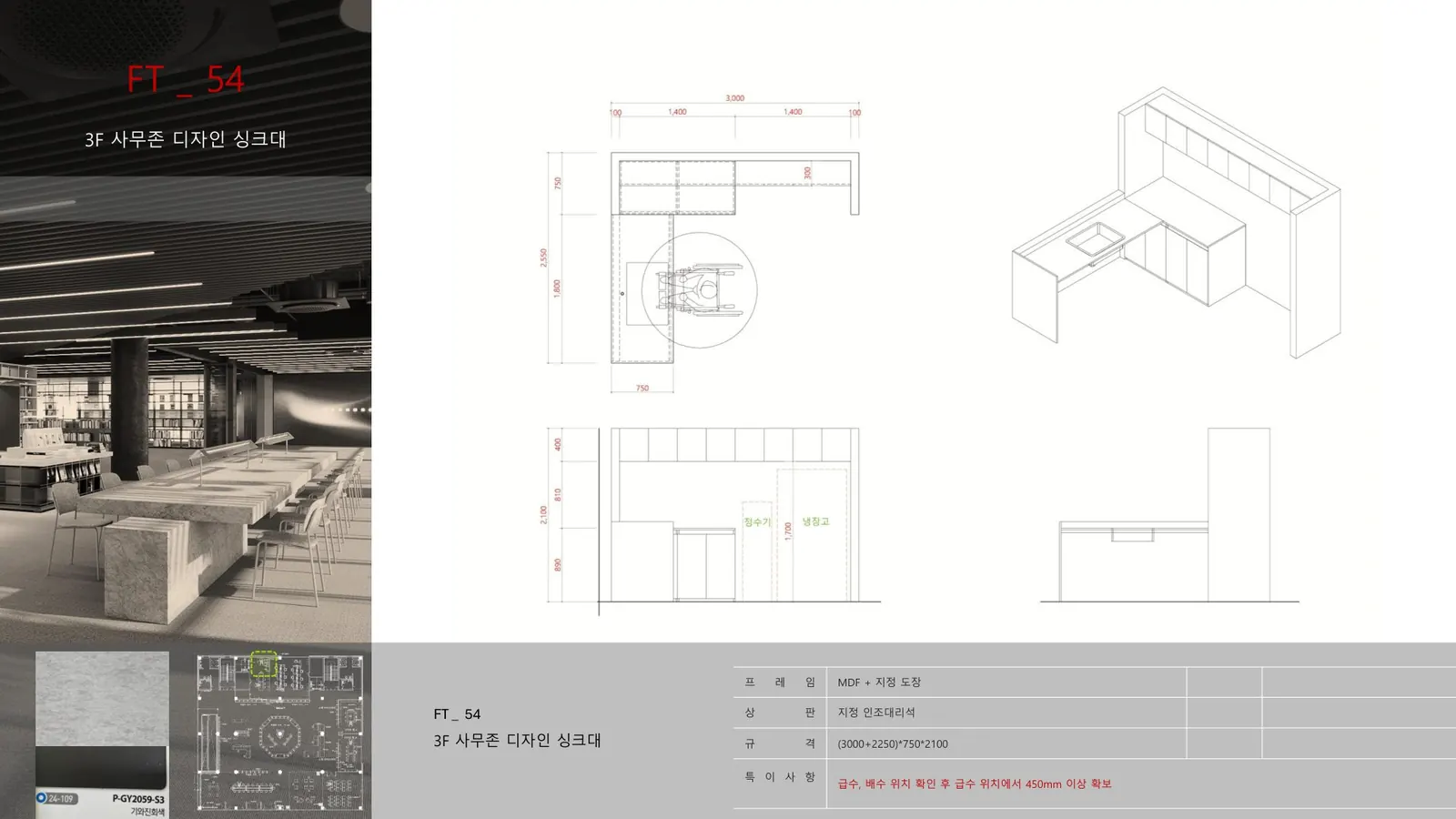

자재 화이트 컬러 · 상세도 87쪽
자재 P_GY2059-S3 · 상세도 88쪽
규격 갱신 2026-09-11 · 수주·작업지시 현황표 기준. 260818 배치도는 지름 400*500 · 15 set 이었습니다 — 수량이 4개 줄었습니다.

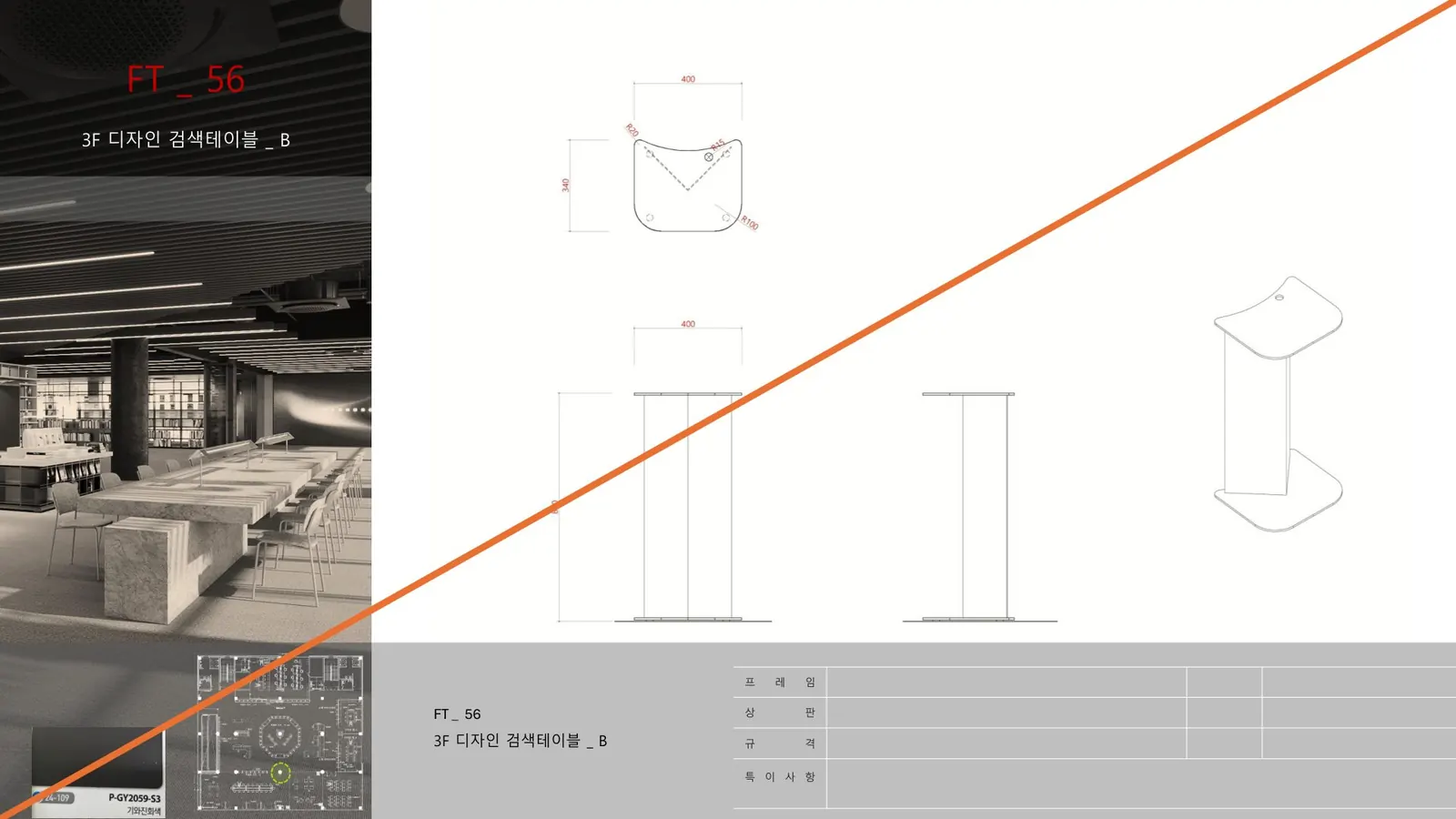

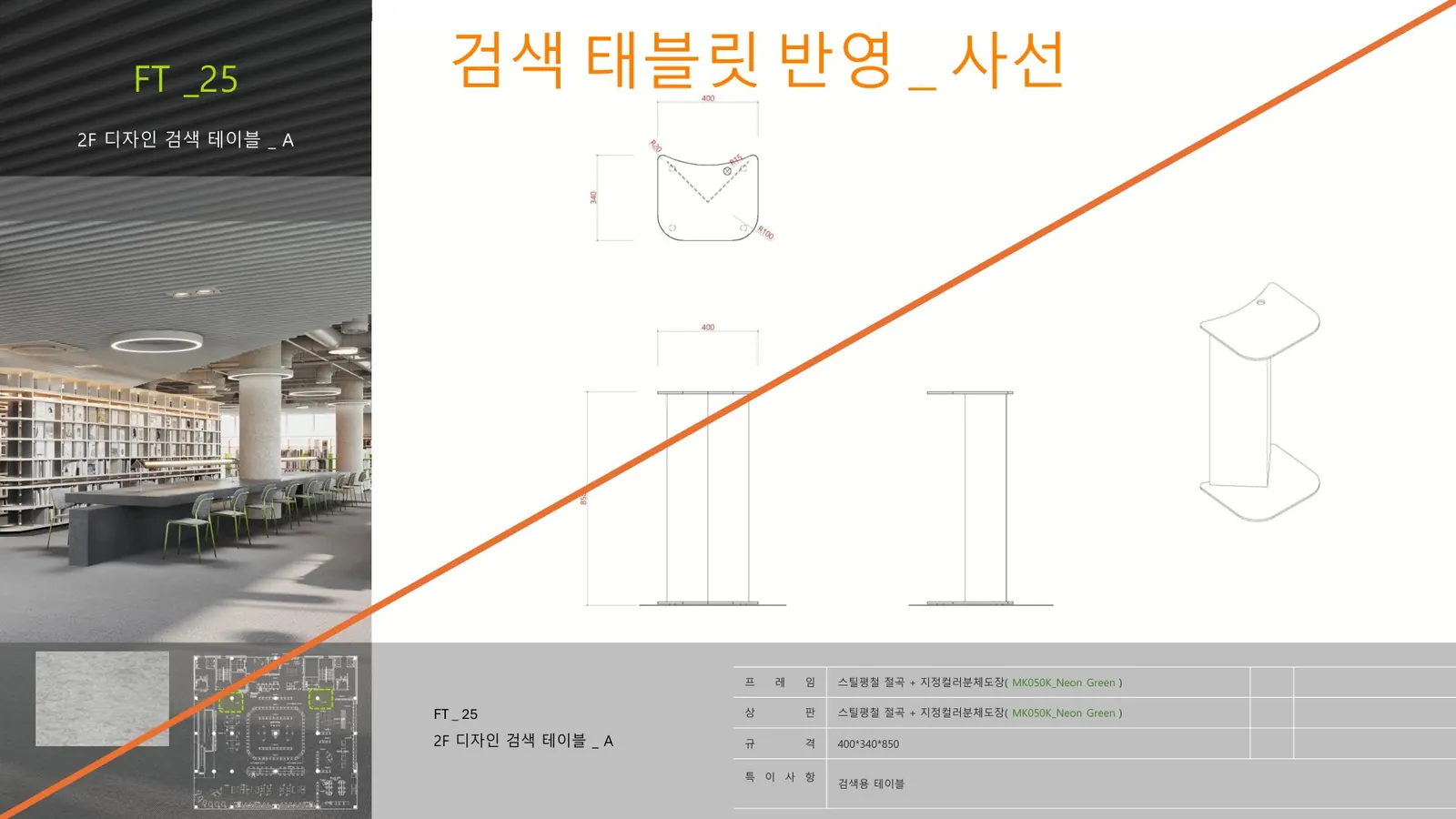

상세 89쪽에 취소 사선이 그어져 있지만 살아 있는 품목입니다 — 9월 1일 발주(UJLB-410-01 · FT_25,56 검색 테이블)에 이어 9월 4일 설계요청도 완료됐습니다. 도면이 260818판이라 사선이 그때 기준입니다.
자재 보류 - 디자인 변경 예정 · 상세도 89쪽
규격 갱신 2026-09-11 · 수주·작업지시 현황표 기준. 260818 배치도엔 규격이 없고 3F · 2 set 이었습니다 — 수주표는 2F · 1 SET.
자재 H-RD0001-S9 · 상세도 91쪽

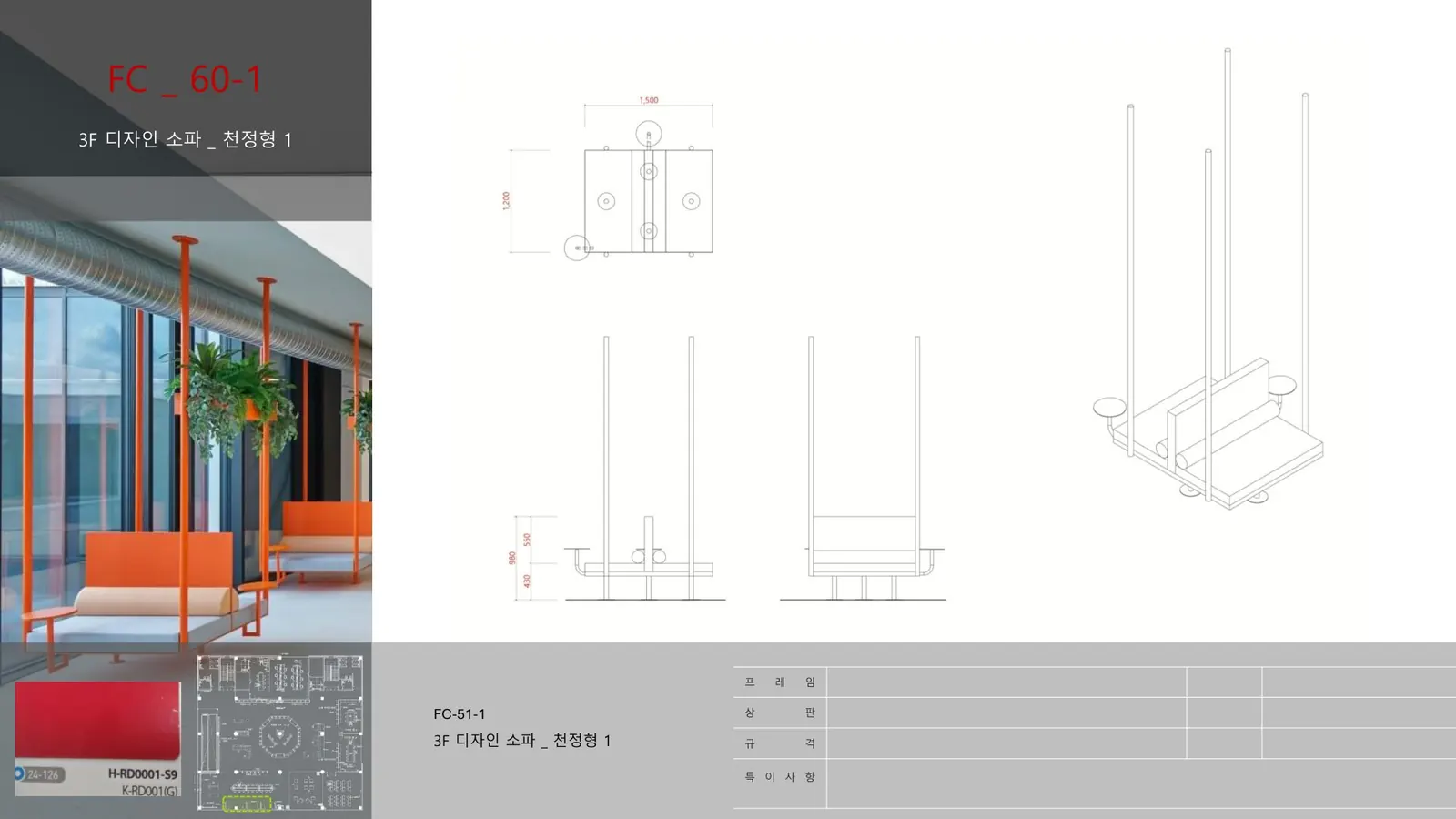

자재 H-RD0001-S9 · 상세도 93쪽

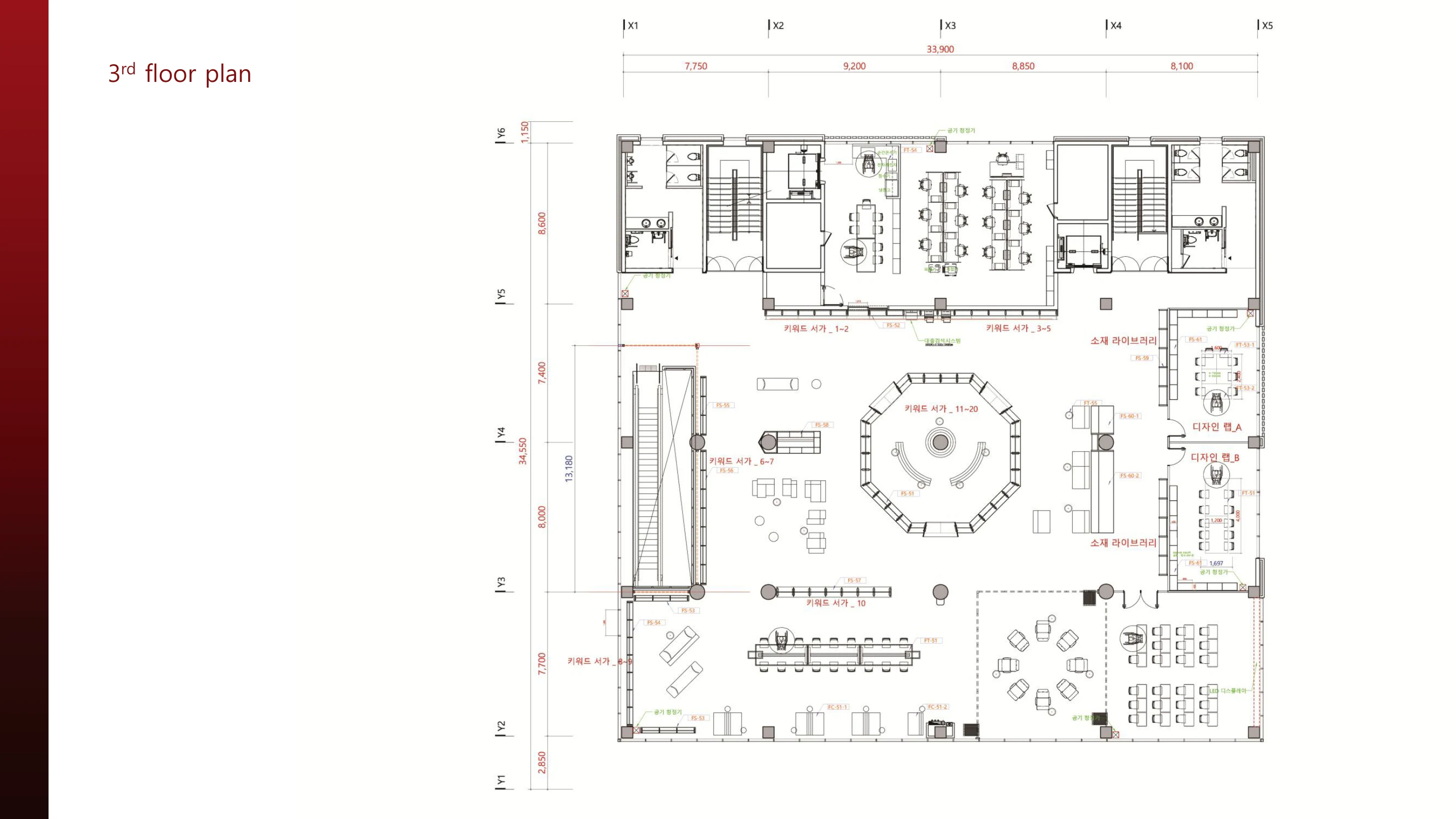

의정부 디자인도서관 · 심플라인
9월 3일 입고
입고 목록의 5개 품목 12 SET에 FS_02 1 SET을 더해 6개 품목 13 SET을 배치도 위에 표시했습니다. 품명에 박힌 FS_번호를 배치도 라벨과 대조했습니다.
6
1F 3 · 2F 3
13
SET
12+1
FS_02는 목록 밖
배치도 · 1F
1층 — 3개 품목 4 SET
도면 위 번호를 누르면 바로 아래에서 그 품목의 형태가 열립니다. 다른 번호를 누르면 앞 것은 접힙니다. 같은 번호를 다시 누르면 닫힙니다. 도면은 ＋ − 로 확대하고 손가락으로 밀어 보세요.
도면을 ＋ 로 키우고 밀어서 보세요 · 번호를 누르면 아래 칸이 열립니다
파란 원 = 기둥, 십자 = 그 중심점. 주황 화살표는 기둥 중심에서 가구가 만나는 면까지 직각으로 잰 거리이고, 화살표 하나에 숫자 하나입니다.
기증자존은 기둥 중심 → 2,300 → FS_02 → 1,419 → FS_01 순으로 이어집니다. 창가 서가 3번 · 4번은 뺐습니다 — 창호에 붙는 자리라 벽면끼리 맞추면 됩니다.

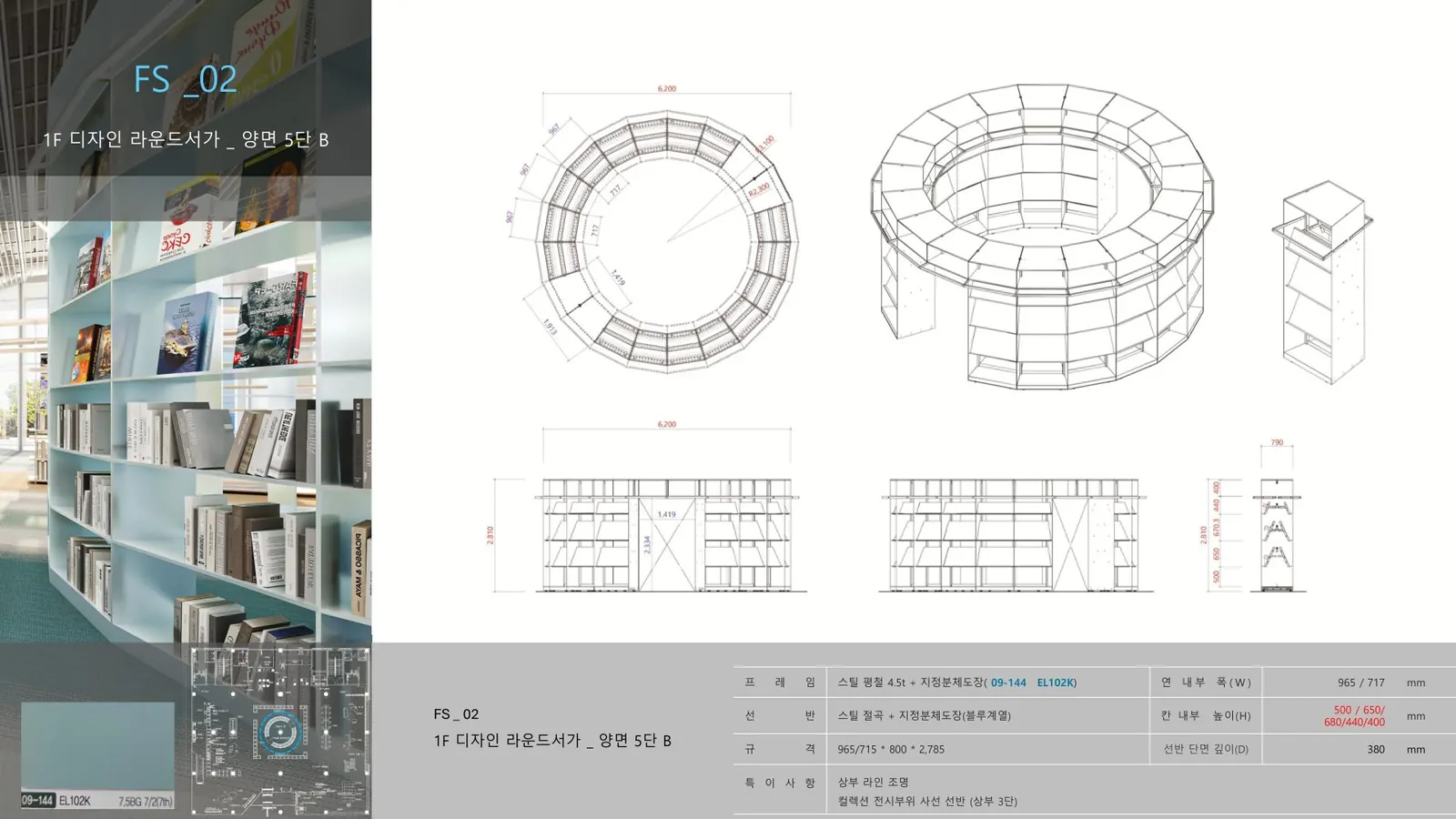

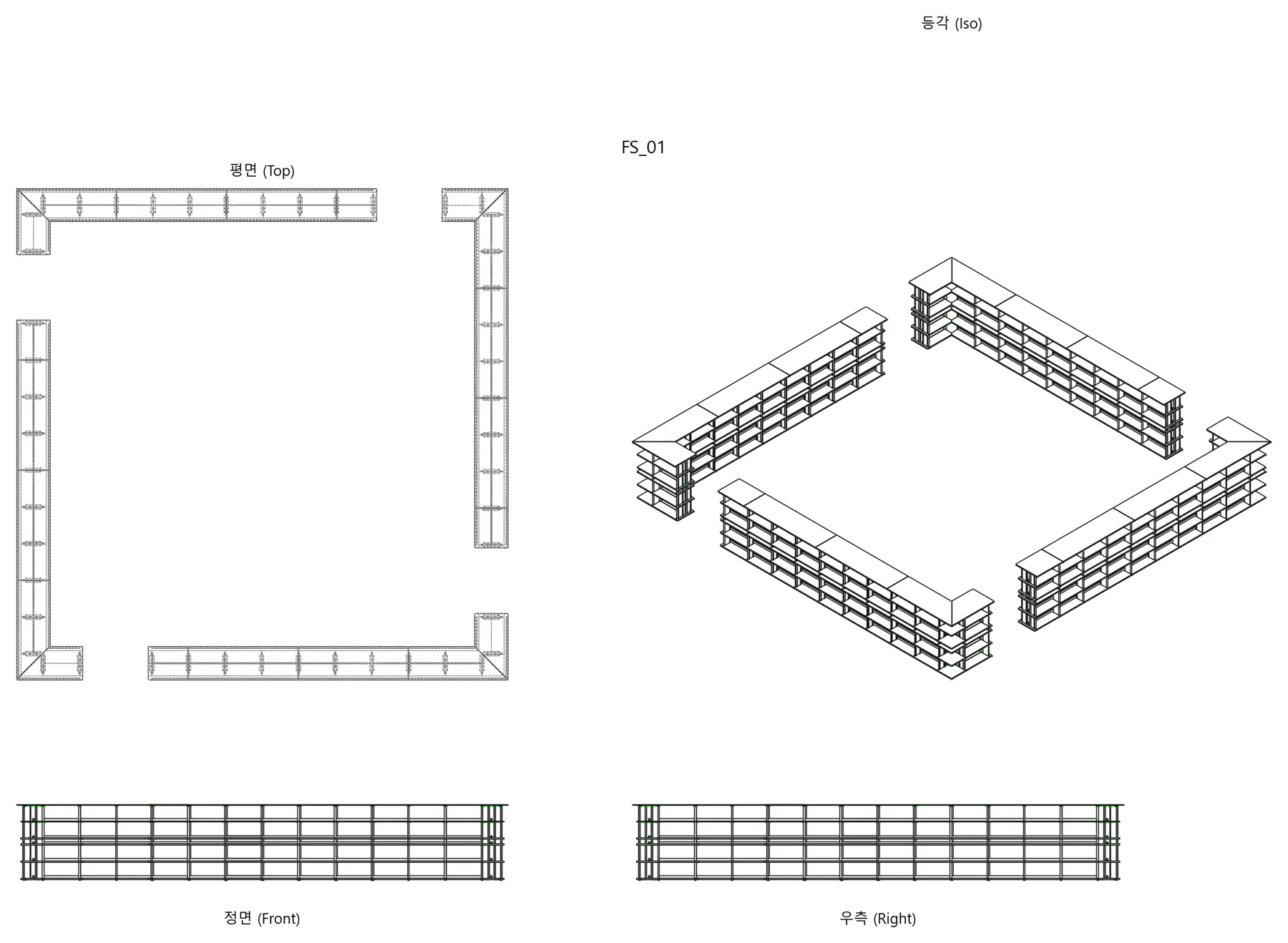

- 1기증자 존 · 스페셜 컬렉션존을 둘러싼 ㄱ자 4조각 사각 링. 한가운데 원형 FS_02(2번)도 같은 날 들어옵니다
아이스 실버 UF-0901M
같은 폴더에 「통로선」 도면이 따로 있습니다 — 반입 경로 검토본으로 보입니다.
설계 3D 원본에서 은선제거로 뽑은 참고용입니다. 부품 종류 · 수량 · 치수와 결합 위치는 원본 형상 그대로지만, 이것만으로 조립을 확정하지 마세요 — 볼트 · 피스 종류와 조임은 들어 있지 않고, 순서는 «그 시점에 넣을 수 있는가»로 계산한 것이라 현장 순서와 다를 수 있습니다.
반복 여러 칸 중 한 칸만 그렸습니다 — 전체는 이 칸이 이어 붙습니다.
- 2기증자 존 · 스페셜 컬렉션존 한가운데 원형. 1번 사각 링과 동심으로 들어갑니다
도면 실측 지름 6,200 — 가구현황과 일치
EL102K (09-144 · 7.5BG 7/2) — 연한 청록
블루계열 — 목재가 없습니다
칸 높이가 단마다 다릅니다
컬렉션 전시부위는 사선 선반(상부 3단)
원형이라 곡면 세그먼트로 나뉘어 올 가능성이 높습니다.
- 3디자인도서_5 옆, 경사 외벽을 따라 사선 배치
- 4디자인도서_4, 하단 외벽 수평 배치
STEP 실측으로 확정
목재가 없는 유일한 품목
4번 = 블루 H-BL0003-S9 (24-158 · BLUE(PC) · 품번 …-00B)
상세 18쪽 키플랜에 사선 자리가 주황, 하단 수평 자리가 파랑으로 표시돼 있습니다.
원형 받침다리 3개는 별도로 붙을 것으로 보입니다.

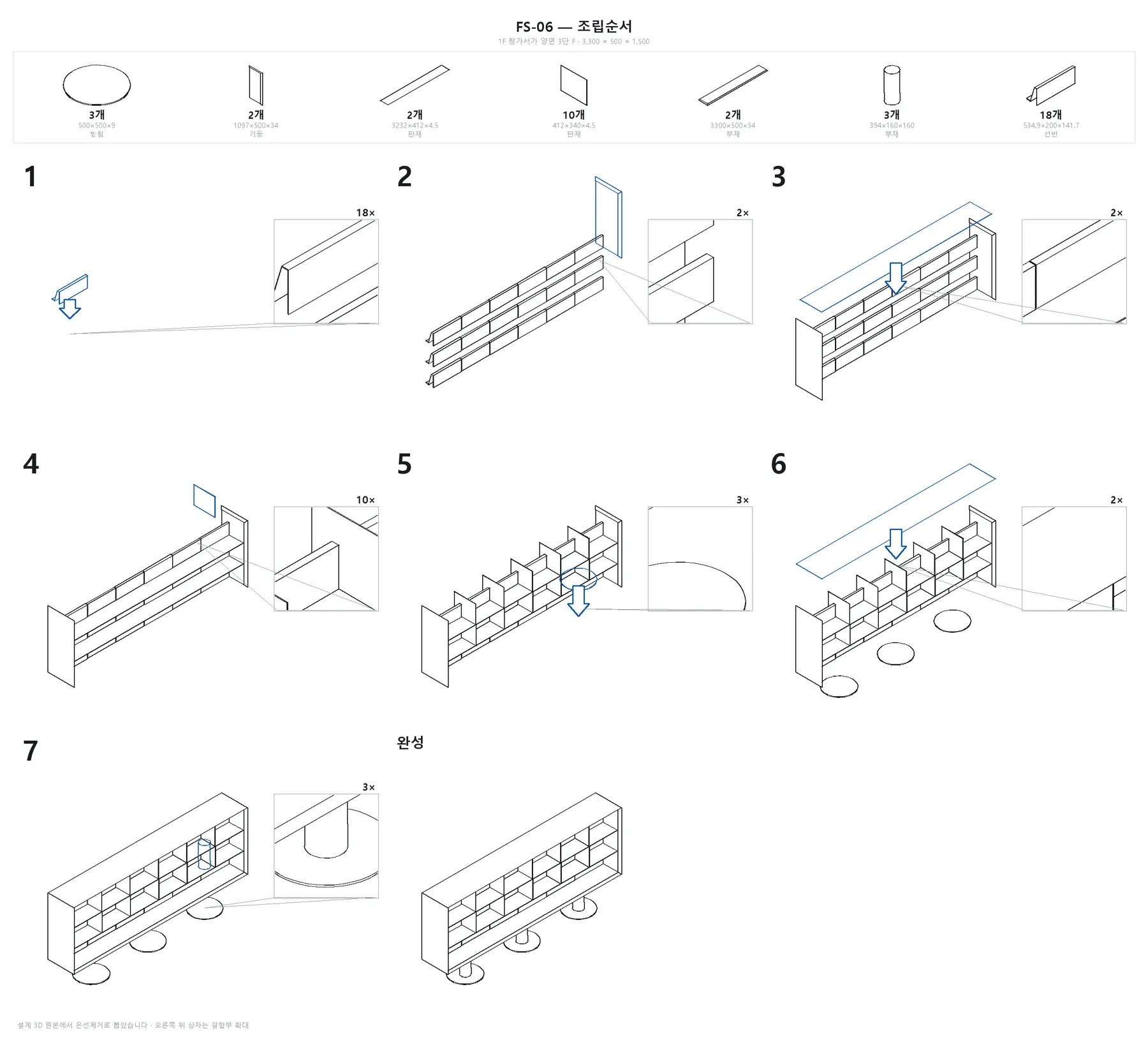

설계 3D 원본에서 은선제거로 뽑은 참고용입니다. 부품 종류 · 수량 · 치수와 결합 위치는 원본 형상 그대로지만, 이것만으로 조립을 확정하지 마세요 — 볼트 · 피스 종류와 조임은 들어 있지 않고, 순서는 «그 시점에 넣을 수 있는가»로 계산한 것이라 현장 순서와 다를 수 있습니다.
배치도 · 2F
2층 — 3개 품목 9 SET
도면 위 번호를 누르면 바로 아래에서 그 품목의 형태가 열립니다. FS_28-1은 다섯 자리(7 · 8 · 10 · 11 · 12)가 한 품목이라, 그중 아무 번호나 눌러도 같은 칸이 열립니다.
도면을 ＋ 로 키우고 밀어서 보세요 · 번호를 누르면 아래 칸이 열립니다
파란 원 = 기둥(실내는 지름 800), 십자 = 그 중심점. 주황 화살표는 기둥 중심에서 가구가 만나는 면까지 직각으로 잰 거리이고, 화살표 하나에 숫자 하나입니다.
화살표가 없는 방향은 «기둥 중심선에 맞춰» 서는 자리입니다 — 거리가 아니라 중심을 맞추면 되고, 앞뒤(또는 좌우) 값은 아래 표에 있습니다.
- 5상단 중앙, 원형 기둥 왼쪽
- 6같은 자리, 원형 기둥 오른쪽
입고 목록 기준
CITY ORANGE EF121K — 산호빛 붉은 톤. FS_06 오렌지와 다른 색입니다.

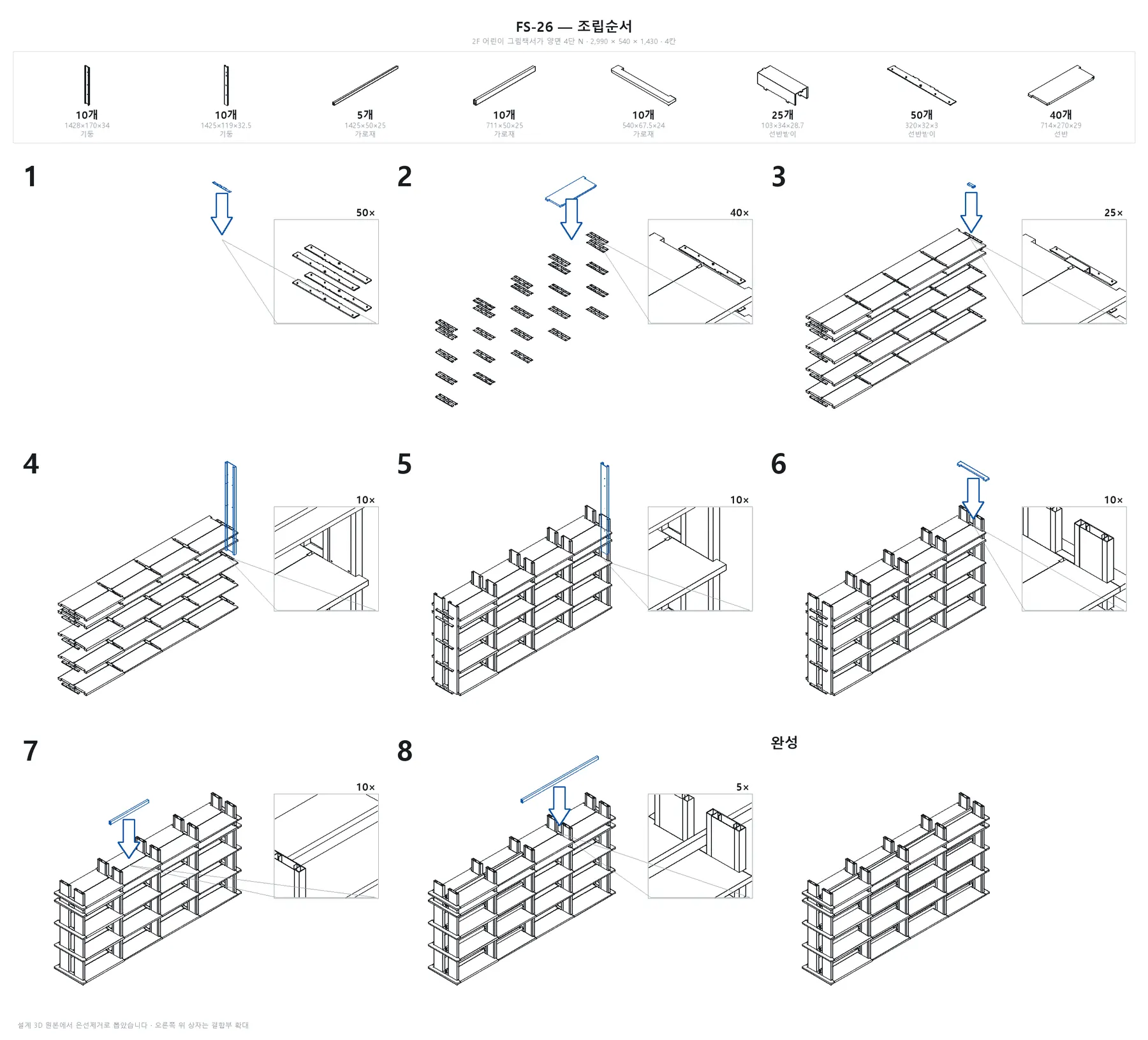

설계 3D 원본에서 은선제거로 뽑은 참고용입니다. 부품 종류 · 수량 · 치수와 결합 위치는 원본 형상 그대로지만, 이것만으로 조립을 확정하지 마세요 — 볼트 · 피스 종류와 조임은 들어 있지 않고, 순서는 «그 시점에 넣을 수 있는가»로 계산한 것이라 현장 순서와 다를 수 있습니다.
- 87번 서가 아래끝에 붙는 가로
- 98번 아래, 독립 가로
- 1110번 서가 아래끝에 붙는 가로
- 12청소년 문학 위, 세로
- 13청소년 문학 아래, 세로
입고 목록 기준
칸당 약 759mm
True Green EK11QK
설계 3D 원본에서 은선제거로 뽑은 참고용입니다. 부품 종류 · 수량 · 치수와 결합 위치는 원본 형상 그대로지만, 이것만으로 조립을 확정하지 마세요 — 볼트 · 피스 종류와 조임은 들어 있지 않고, 순서는 «그 시점에 넣을 수 있는가»로 계산한 것이라 현장 순서와 다를 수 있습니다.
- 7어린이 문학, 세로 배치
- 10어린이 키워드, 세로 배치
입고 목록 기준 — 개정 전은 3,705

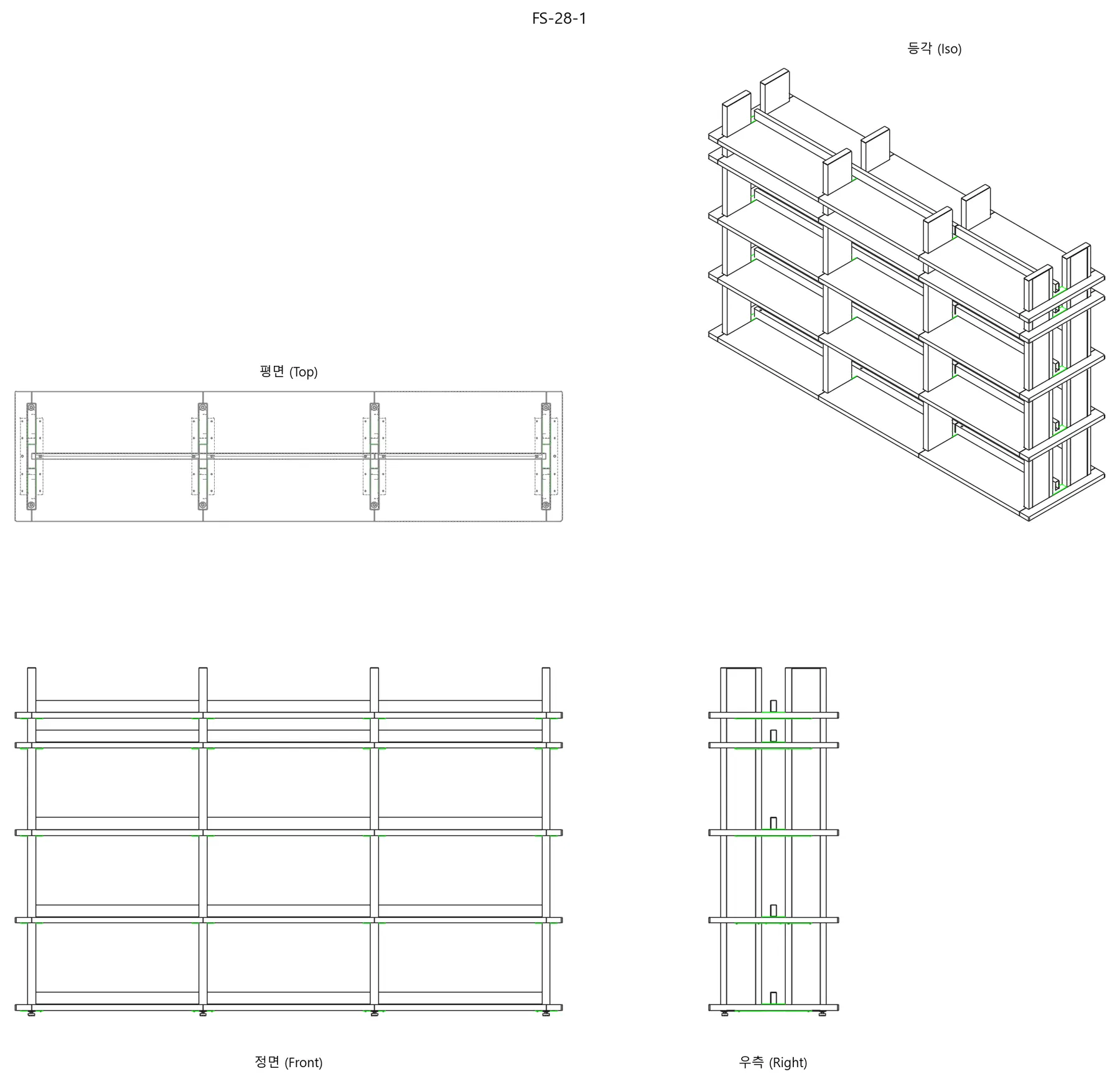

입고 규격 2,278이면 기둥 4개 · 3칸이 되는데, 그건 FS_28-1과 완전히 같아집니다 — FS_28-1을 도면에서 재보니 기둥 4개 · 피치 725 · 700 · 750으로 같은 결입니다. 받는 자리에서 칸을 세어 P1과 구별하세요.
True Green EK11QK

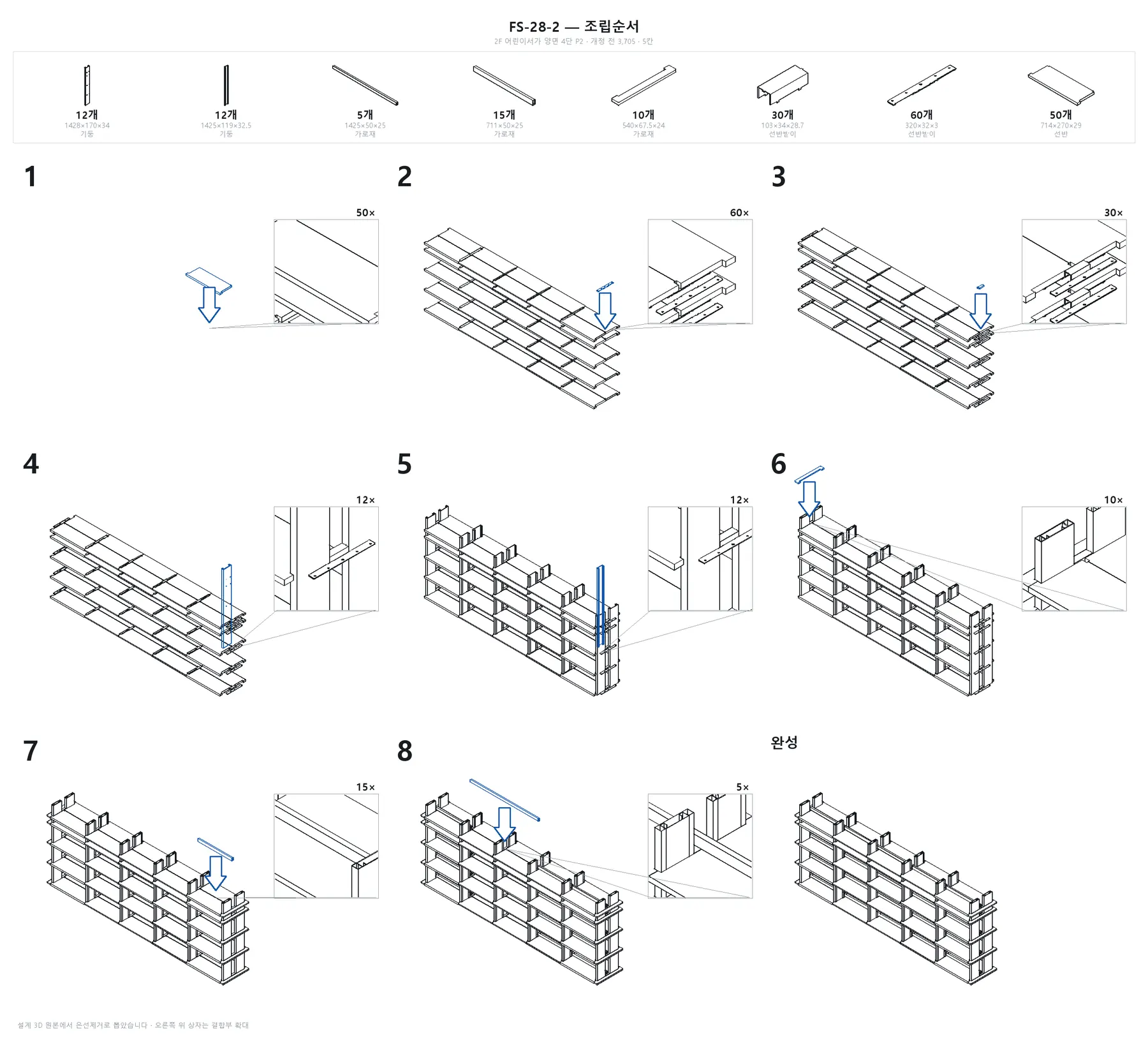

설계 3D 원본에서 은선제거로 뽑은 참고용입니다. 부품 종류 · 수량 · 치수와 결합 위치는 원본 형상 그대로지만, 이것만으로 조립을 확정하지 마세요 — 볼트 · 피스 종류와 조임은 들어 있지 않고, 순서는 «그 시점에 넣을 수 있는가»로 계산한 것이라 현장 순서와 다를 수 있습니다.
도면이 개정 전 5칸 기준입니다 — 실제는 3칸일 수 있습니다.
반입 형태
완제품도 부품도 아닌 — 반조립으로 보입니다
입고 목록에 조립 상태 칸이 없어 아래는 추정입니다. 근거는 공정경로 · 생산비고 · 자재비고 세 칸입니다.
| 공정경로 | 생산비고 | 자재 구성 | |
|---|---|---|---|
| FS_06 | 금속 | 외주-재단 | 도장색만 — 선반도 스틸 |
| 나머지 4품목 | 금속-목재 | 외주-용접 | 금속 + 선반 자작합판 24T 별도 |
읽히는 그림 — 금속 프레임은 용접까지 마친 상태로 오되 길이 때문에 구간별로 나뉘고, 목재 선반은 낱장으로 따로 옵니다. FS_06만 전부 금속이라 본체가 일체일 가능성이 높습니다.
출고팀에 물어볼 한 줄: “SET 하나에 프레임 몇 조각 + 선반 몇 장이 들어오나요?” — 이게 정해져야 하차 인원과 동선이 잡힙니다. 특히 FS_01은 조각 수를 모르면 현장에서 순서가 꼬입니다.
품목 대조
입고 목록 × 가구현황 × 배치도
배치도에서 센 라벨 개수와 입고 수량이 5개 품목 모두 일치합니다. 전량 입고이고 남는 물량이 없습니다. 규격은 입고 목록 값입니다.
| 지도 | FS | 품명 | 입고 규격 | 입고 | 현황 총량 | 배치도 | 색상 | 판정 |
|---|---|---|---|---|---|---|---|---|

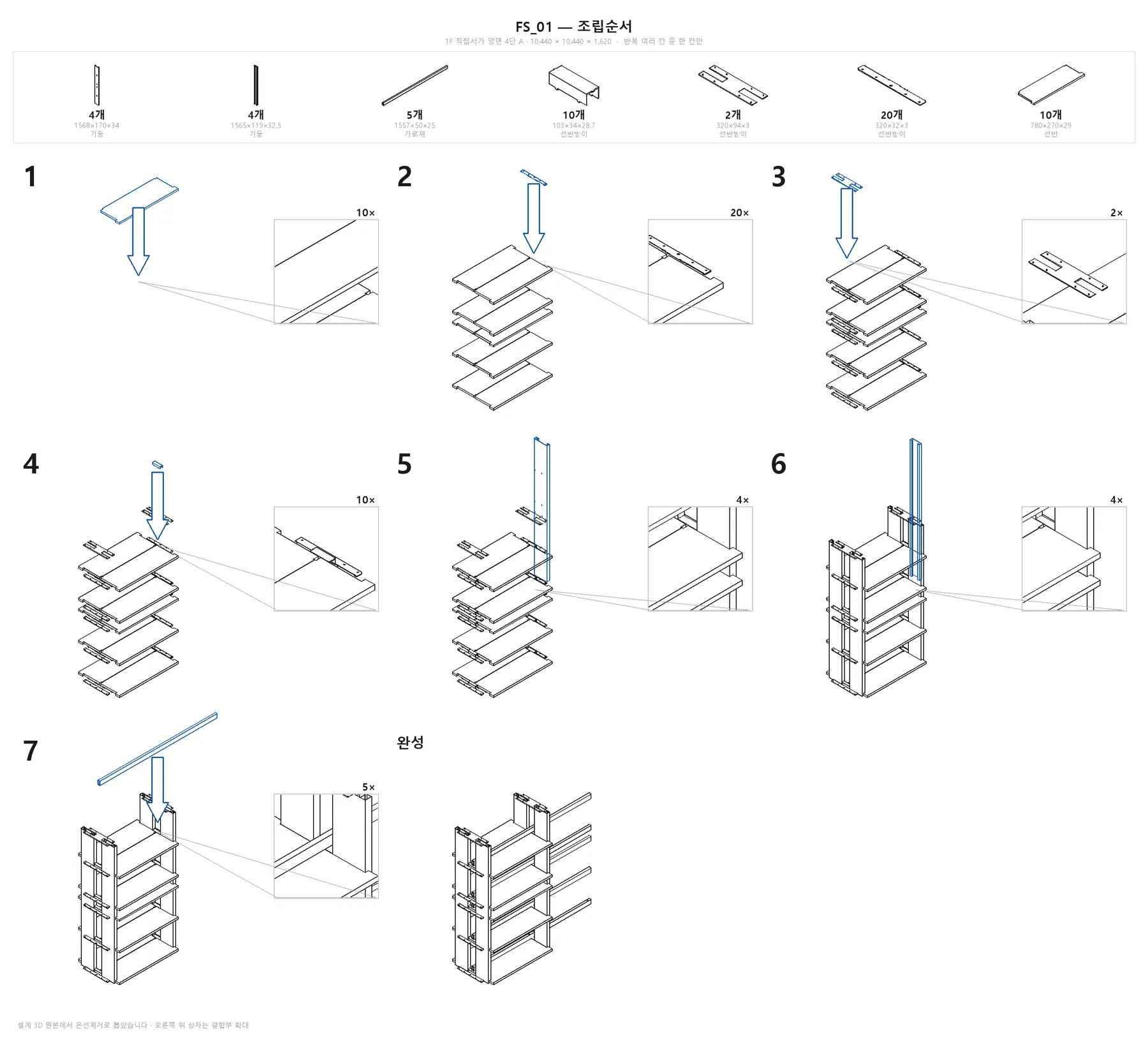

| 1 | FS_01 | 1F 디자인 직접서가 양면 4단 A | 10440*10440*1620 | 1 SET | 1 set | 1곳 | 아이스실버 UF-0901M | 일치 |
| 2 | FS_02 | 1F 디자인 라운드 서가 양면 5단 B | 지름 6,200*2,810 | 1 SET | 1 set | 1곳 | EL102K 09-144 | 목록 밖 |

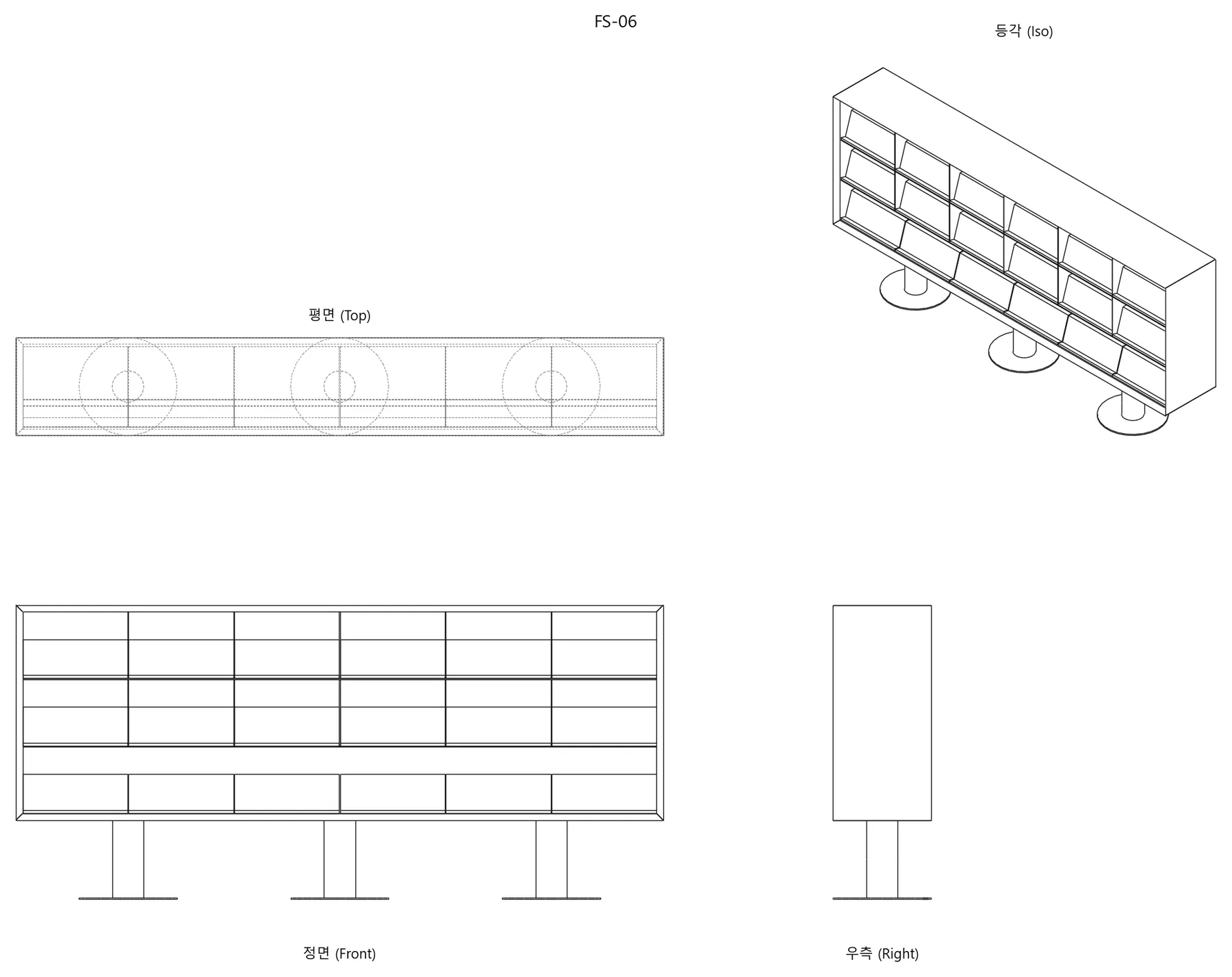

| 3, 4 | FS_06 | 1F 디자인 창가 서가 양면 3단 F | 3300*500*1500 | 2 SET | 2 set | 2곳 | 2 오렌지 HR-OE0619-S9 3 블루 H-BL0003-S9 |
STEP 확정 |

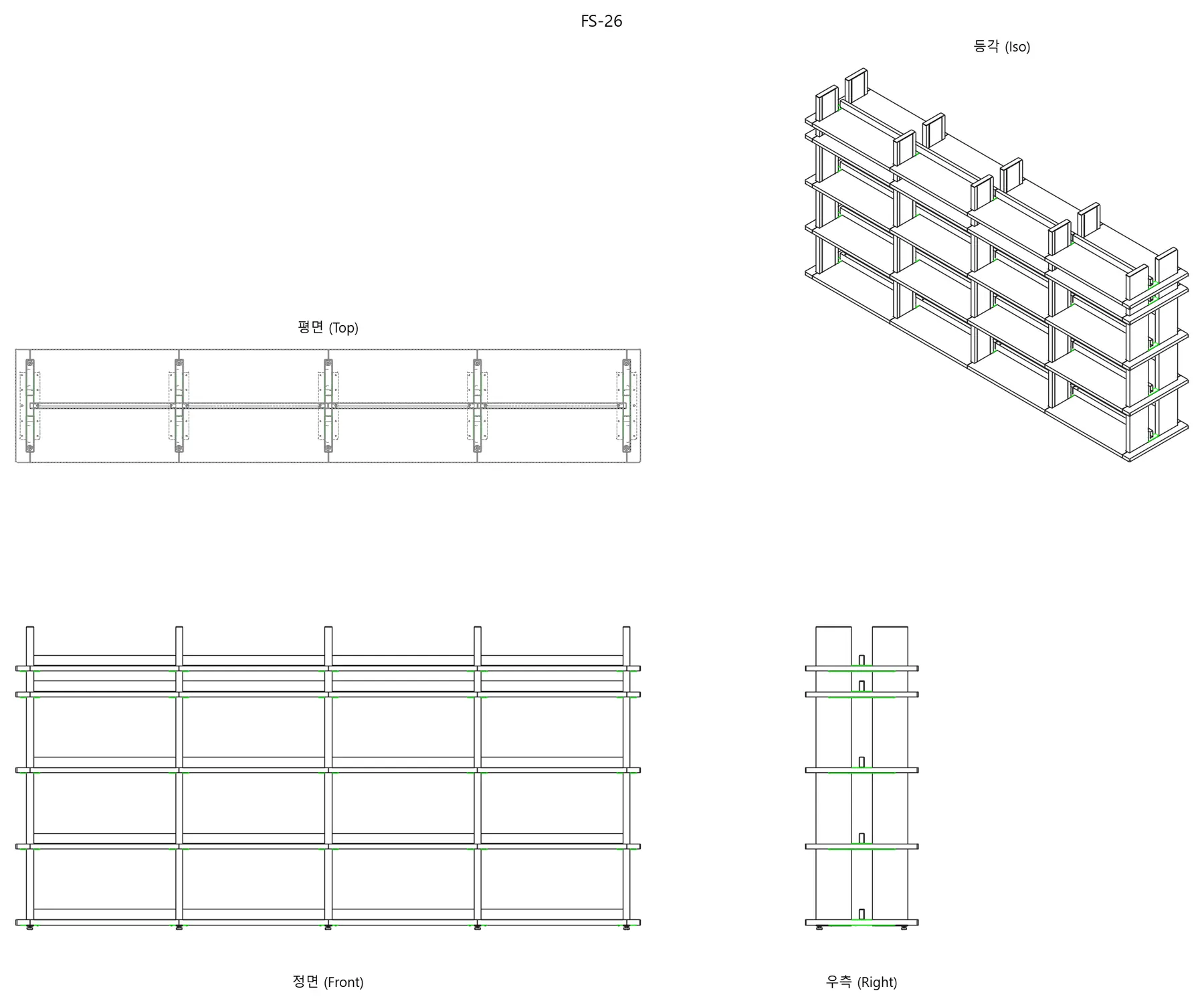

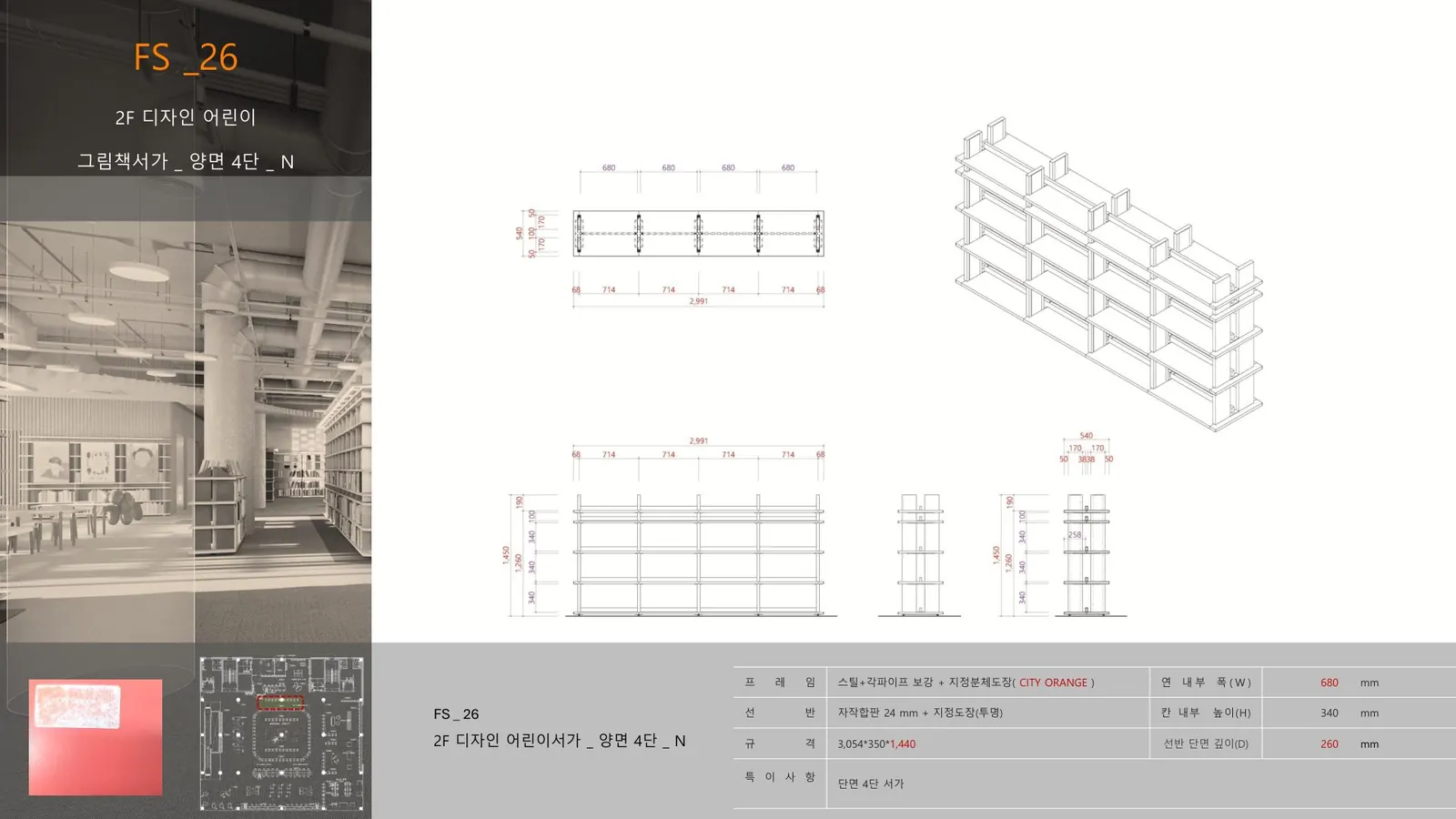

| 5, 6 | FS_26 | 2F 디자인 어린이 그림책서가 양면 4단 N | 2990*540*1430 | 2 SET | 2 set | 2곳 | 시티 오렌지 EF121K | 변경 반영 |

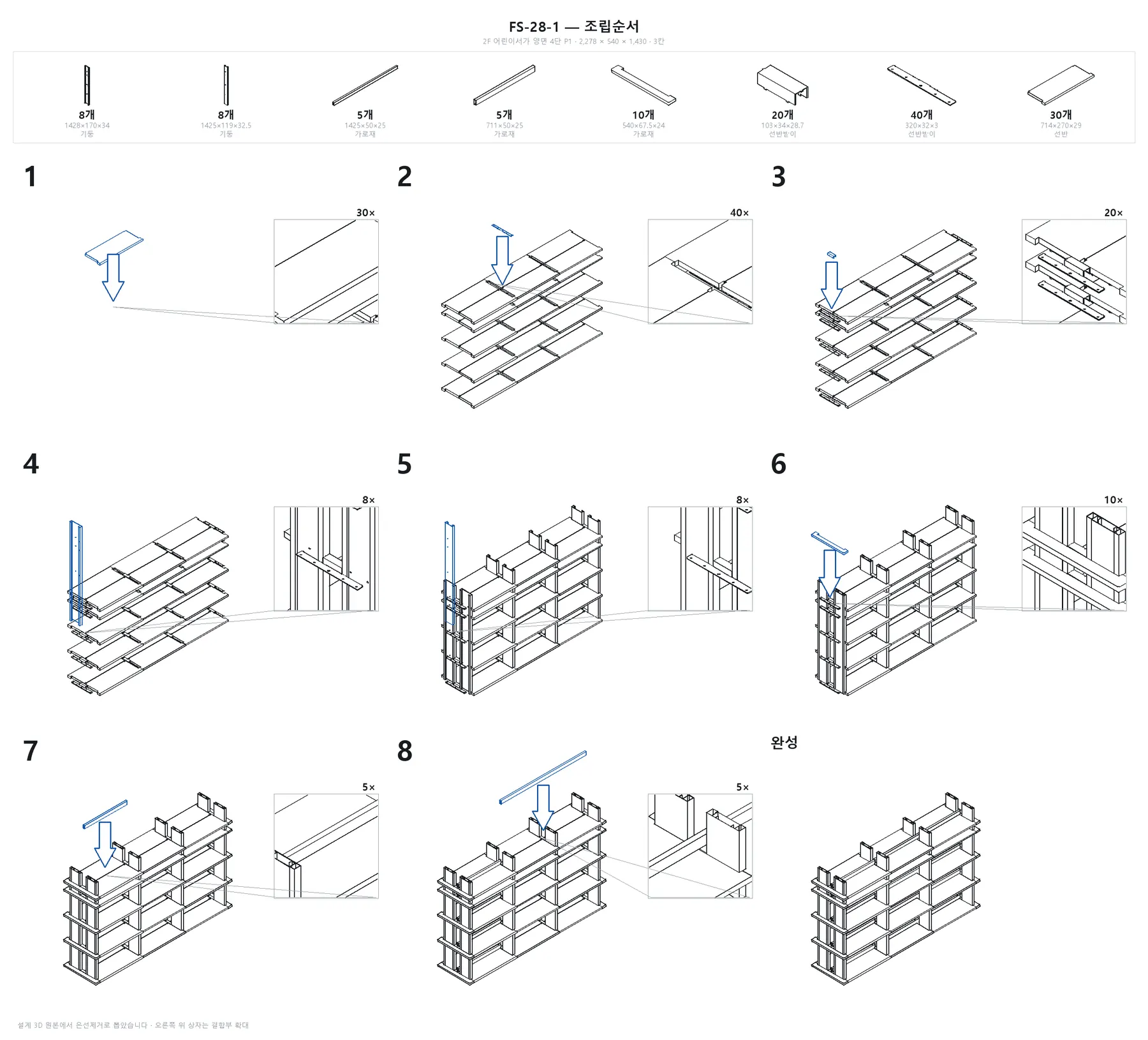

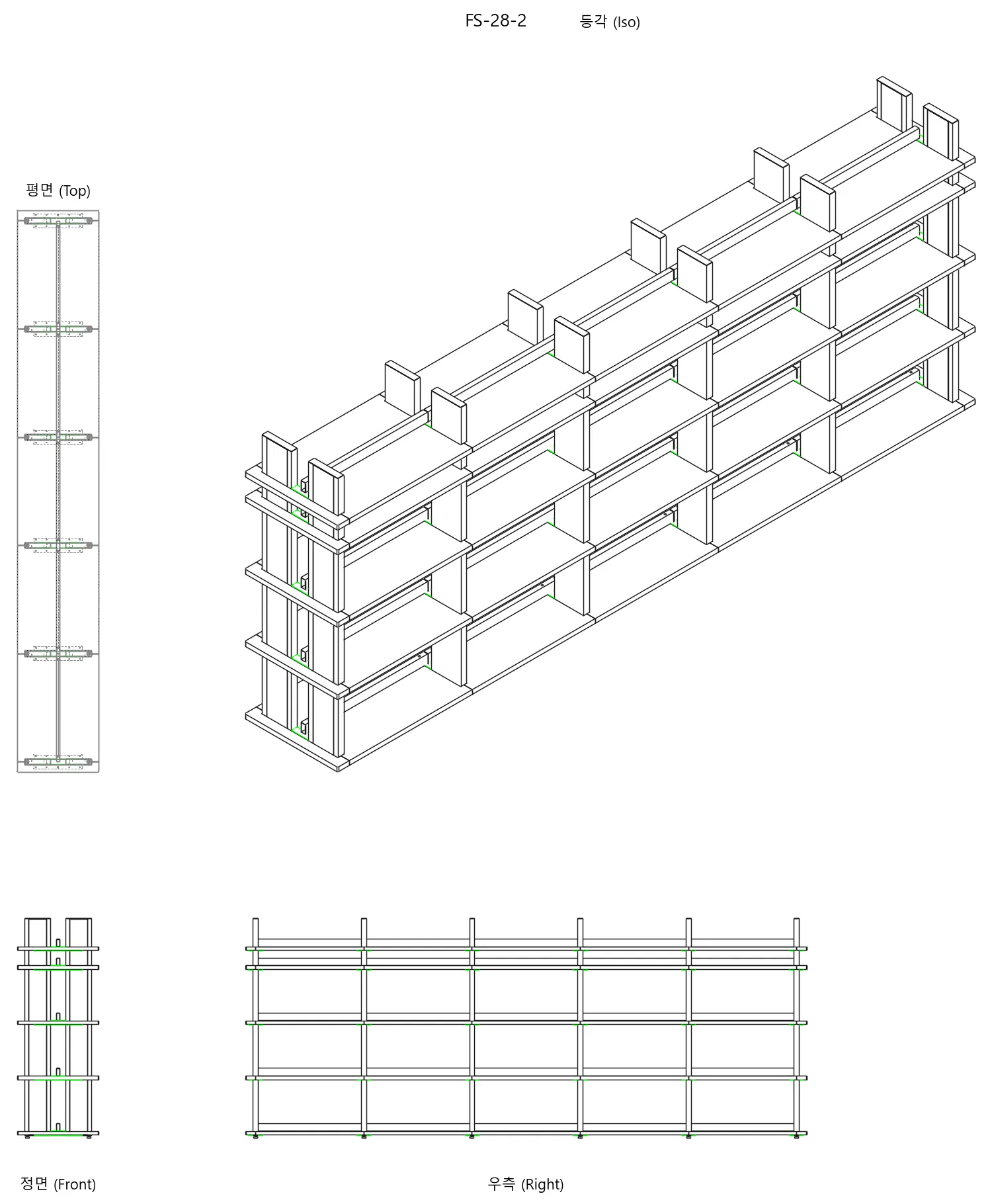

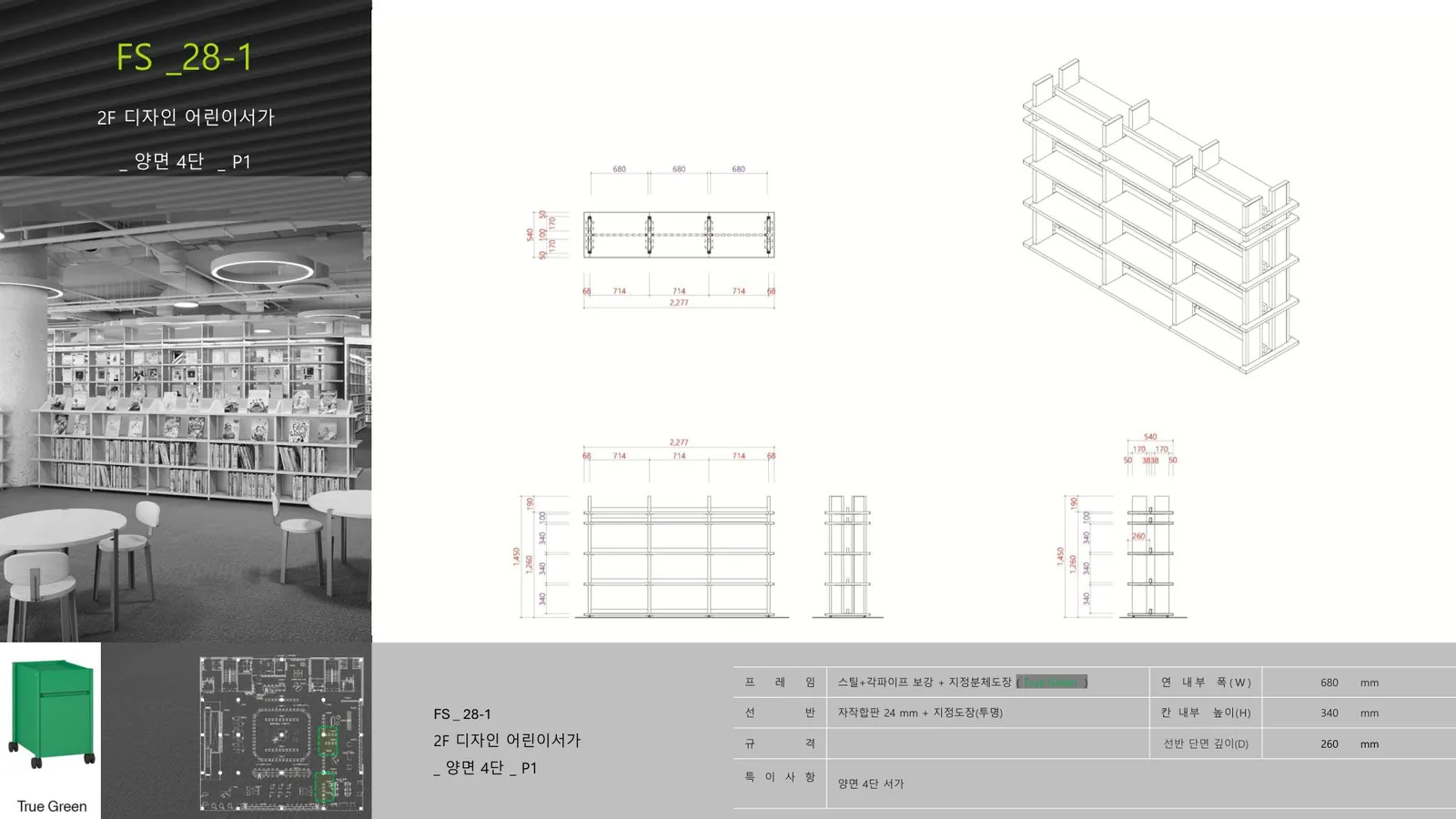

| 8, 9, 11, 12, 13 | FS_28-1 | 2F 디자인 어린이서가 양면 4단 P1 | 2278*540*1430 | 5 SET | 5 set | 5곳 | 트루 그린 EK11QK | 변경 반영 |
| 7, 10 | FS_28-2 | 2F 디자인 어린이서가 양면 4단 P2 | 2278*540*1430 | 2 SET | 2 set | 2곳 | 트루 그린 EK11QK | 길이 −1,427 |
공통 사양 — FS_26 · FS_28은 모두 스틸 + 각파이프 보강 + 지정분체도장에 선반은 자작합판 24mm + 투명도장입니다. 칸 내부 높이 340mm, 선반 깊이 260mm, 연 내부 폭 680mm로 셋이 같습니다. FS_01은 연 내부 폭만 746mm로 다르고, FS_06은 스틸평철 4.5T 프레임에 선반까지 금속입니다.
설치 이격치수
기둥 중심에서 얼마나 떨어뜨릴까
기준은 가장 가까운 기둥의 중심점입니다. 도면 위에 파란 원(또는 사각)과 십자로 그 기둥을 찍어 뒀습니다 — 실내 기둥은 대부분 지름 800 원기둥이고, 외벽 쪽은 600×600 각기둥입니다.
모두 직각(90° · 180°)으로 잰 값이고, 기둥 중심점에서 가구가 만나는 면까지입니다 — 대각선이 아닙니다. 가구가 기둥 중심선 위에 걸쳐 서는 자리는 “중심선에 걸침”으로 적고 좌우(또는 앞뒤) 값을 함께 뒀습니다. 벽에 붙는 자리는 벽면끼리 맞추면 되므로 뺐습니다.
한가운데 원기둥 ∅800이 있고, 거기서 바깥으로 이렇게 이어집니다 —
기둥 중심 → 2,300 → FS_02 안쪽면 → (깊이 800) → 3,100 FS_02 바깥면 → 1,419 → FS_01 안쪽면 → (변 폭 700) → 5,219 FS_01 바깥면
FS_02 안지름이 4,600, 바깥지름이 6,200입니다. 두 품목 사이가 1,419이니 원형을 먼저 세우고 사각 링을 그 간격으로 두르면 됩니다.
| 지도 | FS | 자리 | 기준 기둥 | 가로 | 세로 | 크기 |
|---|---|---|---|---|---|---|
| 1 | FS_01 | 기증자 · 컬렉션존 사각 링 | 원기둥 ∅800 | FS_02 바깥면에서 안쪽면 1,419 | 기둥 중심에서 안쪽면 4,519 · 바깥면 5,219 | 링 바깥 10,438 · 변 폭 700 |
| 2 | FS_02 | 그 한가운데 원형 | 원기둥 ∅800 | 기둥 중심에서 안쪽면 2,300 (안지름 4,600) | 바깥면 3,100 (바깥지름 6,200) | 지름 6,200 · 깊이 800 |
| 3 | FS_06 | 창가 사선 — 오렌지 | — | 창호(외벽)에 붙는 자리 — 벽면끼리 마주보게 잡으면 됩니다. 벽면에서 300~500. | 3,300 × 500 | |
| 4 | FS_06 | 하단 수평 — 블루 | — | 창호(외벽)에 붙는 자리 — 벽면끼리 마주보게 잡으면 됩니다. 벽면에서 300~500. | 3,300 × 500 | |
| 5 | FS_26 | 원형 기둥 왼쪽 | 원기둥 ∅800 | 왼쪽 482 | 기둥 중심선에 걸침 (아래 270 · 위 270) | 2,990 × 540 |
| 6 | FS_26 | 원형 기둥 오른쪽 | 원기둥 ∅800 | 오른쪽 481 | 기둥 중심선에 걸침 (아래 270 · 위 270) | 2,990 × 540 |
| 7 | FS_28-2 | 어린이 문학 세로 | 원기둥 ∅800 | 기둥 중심선에 걸침 (좌 270 · 우 270) | 위 450 | 도면 3,705 × 540 |
| 8 | FS_28-1 | 문학 아래 가로 | 원기둥 ∅800 | 오른쪽 430 | 기둥 중심선에 걸침 (아래 270 · 위 270) | 2,277 × 540 |
| 9 | FS_28-1 | 독립 가로 | 원기둥 ∅800 | 오른쪽 430 | 아래 1,530 | 2,277 × 540 |
| 10 | FS_28-2 | 어린이 키워드 세로 | 원기둥 ∅800 | 기둥 중심선에 걸침 (좌 270 · 우 270) | 위 450 | 도면 3,705 × 540 |
| 11 | FS_28-1 | 키워드 아래 가로 | 원기둥 ∅800 | 오른쪽 430 | 기둥 중심선에 걸침 (아래 270 · 위 270) | 2,277 × 540 |
| 12 | FS_28-1 | 청소년 문학 세로 — 위 | 원기둥 ∅800 | 기둥 중심선에 걸침 (좌 270 · 우 270) | 아래 2,328 | 폭 540 · 길이 2,300 |
| 13 | FS_28-1 | 청소년 문학 세로 — 아래 | 각기둥 600×600 | 기둥 중심선에 걸침 (좌 270 · 우 270) | 위 472 | 폭 540 · 길이 2,350 |
최신 도면(260824)에서도 FS_28-2 세로 서가가 3,705로 그려져 있습니다. 입고 목록은 2,278이니 1,427이 짧습니다 — 도면에 개정이 아직 안 들어갔습니다.
그래서 7번 · 10번은 시작점만 유효합니다. 표의 “Y4에서 88 아래”(7번) · “Y3에서 88 아래”(10번)가 아래끝이고, 위끝은 도면 값보다 1,427 내려옵니다 — 다만 어느 쪽 끝을 고정하고 줄인 것인지가 어디에도 없습니다. 아래끝 고정이면 8번 · 11번 가로는 그대로이고, 위끝 고정이면 가로도 같이 올라갑니다. 반입 때 실물 길이를 재서 정하세요.
위 좌표는 의정부 디자인도서관 _ 디자인가구 _ 260824_ v1 도면에서 직접 읽었습니다. 기둥 중심선과 가구 외곽선을 같은 좌표계에서 재고, 배치도에 붙은 품번 태그(FS-01 · FS-06 · FS-26 · FS-28-1 · FS-28-2)로 어느 자리가 어느 품목인지 맞췄습니다. 태그 개수가 입고 수량과 정확히 맞습니다 — FS_28-1 5, FS_28-2 2, FS_26 2, FS_06 2, FS_01 1.
가구 크기도 도면에서 잰 값이 입고 목록과 일치합니다(FS_06 3,300×500 · FS_26 2,990×540 · FS_28-1 2,277×540 · FS_01 10,438). FS_28-2만 어긋납니다.
도장 사양
색은 입고 목록 자재비고가 기준입니다
다섯 품목의 도장코드를 한 표로 모았습니다. 기준은 입고 목록이고, 괄호 안은 상세쪽(260818) 색상칩에 함께 적혀 있던 값입니다. 색 네모는 칩 사진에서 뽑은 근사색입니다 — 눈으로 구분하는 용도이고 실색 대조에는 쓰지 마세요.
| 지도 | FS | 품번 | 프레임 · 금속 | 선반 | 칩에 같이 적힌 것 |
|---|---|---|---|---|---|
| 1 | FS_01 | UJLB-101-01-DP-01-00 | 아이스실버 UF-0901M | 자작합판 24T + 투명도장 | 40 · Ice Silver |
| 2 | FS_02 | — 받아야 함 | 연한 청록 EL102K | 스틸 절곡 — 블루계열 | 09-144 · 7.5BG 7/2 |
| 3 | FS_06 | UJLB-300-01-DP-01-00A | 오렌지 HR-OE0619-S9 | 스틸 절곡 — 프레임과 같은 색 | 24-130 · RAL2004(F) |
| 4 | FS_06 | UJLB-300-01-DP-01-00B | 블루 H-BL0003-S9 | 스틸 절곡 — 프레임과 같은 색 | 24-158 · BLUE(PC) |
| 5, 6 | FS_26 | UJLB-126-01-DP-01-00 | 시티오렌지 EF121K | 자작합판 24T + 투명도장 | City Orange |
| 8, 9, 11, 12, 13 | FS_28-1 | UJLB-128-01-DP-01-00 | 트루그린 EK11QK | 자작합판 24T + 투명도장 | True Green |
| 7, 10 | FS_28-2 | UJLB-128-02-DP-01-00 | 트루그린 EK11QK | 자작합판 24T + 투명도장 | True Green |
이름이 둘 다 오렌지지만 같은 색이 아닙니다. FS_06은 HR-OE0619-S9(RAL2004, 진한 주황)이고, FS_26은 EF121K 시티오렌지로 산호빛에 가까운 붉은 톤입니다. 상세쪽 칩 사진이 그렇게 나와 있습니다. 현장에서 “오렌지끼리 맞나”로 대조하면 안 됩니다.
가구현황(260818) 시트의 아이스실버 코드 일곱 줄이 한 칸씩 밀려 있습니다. 5행 UF-0894M · 7행 0894M · 8행 0895M · 9행 0896M · 10행 0897M · 11행 0898M · 12행 0899M — 한 행에 하나씩 번호가 올라갑니다. 엑셀 자동채우기(끌어내리기)로 생긴 오기입니다. 같은 시트의 나머지 13줄은 전부 UF-0901M이고, 상세쪽도 전부 UF-0901M이며 색상칩에도 UF-0901M Ice Silver로 찍혀 있습니다. 0901M이 맞습니다 — 아래 ‘층별 전체 품목’에서는 바로잡아 적었습니다.
블루도 접미가 갈립니다 — 창가서가 FS_06은 H-BL0003-S9인데, 1층 테이블류(FT_01 · 03 · 04 · 05)는 H-BL0003-D9입니다. 이 건은 S9입니다.
